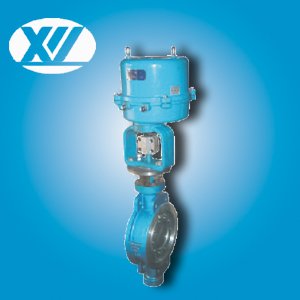

3000系列电动电站高性能调节蝶阀

名称：3000系列高性能调节蝶阀

属性：电站专用调节阀

主要技术参数
● 阀体
阀体型式 直通铸造球型阀
公称通径 40、50、65、80、100、150、200、250、300、350mm
公称压力 ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa
连接型式 密封面型式 FF、RF、RJ、LG、MFM
法兰标准 JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等
焊接标准 嵌接焊SW(40~50mm) 对接焊BW(65~350mm)
材料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)钛等
上阀盖 常温型(P) -17~+230℃
伸长I型(E) -45~-17℃、 +230~+566℃
压盖型式 螺栓压紧式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

● 阀内件
阀芯形式 带组合密封圈或活塞环的压力平衡式阀芯
流量特性 等百分比特性(%CC)和线性特性(LCC)
材料 不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

● 执行机构
执行器型式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构
膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
弹簧范围 80~240KPa(HA型)，190~350KPa(VAP型)
供气压力 280~400KPa(HA型)、400(VA6型、VP型)
气源接口 RC1/4'(HA、VA6型)、RC3/8'(VP型)
环境温度 -30~+70℃
作用形式 气-关式或气-开式
可配附件 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

■ 主要性能指标
泄漏量 金属阀座 符合ANSI B16.104-1976 IV级
回差 带定位器 小于全行程的1%
不带定位器 小于全行程的3%
基本误差 带定位器 小于全行程的±1%
不带定位器 小于全行程的±5%
— 注：采用标准的V型聚四氟乙烯填料
可调范围 25:1

■ Cv值和行程
● 高精度流量特性阀芯(%CF、LCF、%TF、LTF)
公称通径 40 50 65 80 100 125 150 200 250 300 350
阀座直径 25 32 40 32 40 50 40 50 65 50 65 80 65 80 100 80 100 125 100 125 150 125 150 200 250 300 350
额定Cv值 10 17 24 17 24 44 24 44 68 44 68 99 68 99 120 99 120 175 120 175 330 175 330 580 760 1090 1610
额定行程 25 38 50 75 100 150

■ 主要外形及连接尺寸
公称通径DN(mm) 40、50、65、80、100、150、200、250、300、350mm
结构长度 由于各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售部 ，技术人员将会为
您提供完整的图纸及技术资料。
阀体高度
执行器高度
