张华科技生产的双锥形回转真空干燥机组已经通过了美国FDA检查，达到GMP生产要求，为我国出口创汇占领国际市场创造了有利条件，为了进一步适应制药行业发展的需要，我们研了过滤、洗涤、干燥“三合一”设备，过滤、洗涤“二合一”设备，2m3槽形真空干燥机组。

一、概述Summary

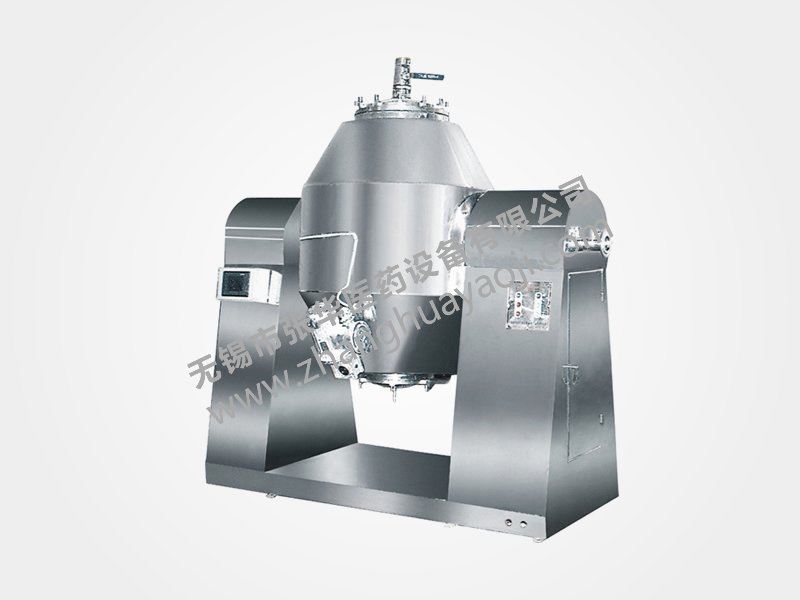

       该机组是在双锥形回转真空干燥机组的基础上，在设备的对角方向增加两粉碎刀，解决物料在回转过程中易起球。与物料接触部分可采用304、316L、钛材、哈氏合金、内衬PTFE等材料制造，改进成的一台具有反应、结晶、浓缩、过滤、洗涤、干燥、破碎的多功能机组。该机组的**优点是功能多，占地面积小，投资少，操作简单，收效高，工人劳动强度低，安全系数高，使用寿命长，安装方便等优点。适用于附加值高、剧毒、易燃、易爆、批量小的医药及化工产品，更适用于GMP生产要求。

二、设计原理Design principle

1、本器身中间为圆柱形，两端为圆锥形，圆锥顶部一头设计为敞开式投料和出料，并设计有原位取样口和搅拌破碎装置。有的物料在回转过程中会出起球现象，通过破碎装置将起球的物料完全粉碎，达到理想的效果。

2、真空吸罩设计在器身中部，分为四个真空头，该真空头用日本进口五层316L金属烧结网制成，该部件具有更换方便，便于清洗，可以反吹，没有毛点等优点。
3、在真空端设计有在位进料、在位进洗涤液、在位压滤、在位进氮气保护、在位灭菌接口装置。
4、该机组在进行反应、结晶、浓缩、过滤、洗涤、干燥、破碎的各道工序过程中可采用人机界面控制或防爆箱控制。
5、根据物料特性可以在普通双锥上设计装有一到二个破碎装置。

三、工作原理Work principle：

1、反应、结晶、浓缩阶段：
带有搅拌的一端朝下，搅拌叶形式可根据各种物料选型。在设备的侧面进料口通入物料，靠搅拌叶的不断翻动，使物料反应、结晶、浓缩。
2、过滤阶段：使锥体旋转180°，带有过滤盘的一端朝下，在端体底部接上抽真空口，实行产品滤饼和母液分离。
3、洗涤阶段：
抽滤结束后，通入洗涤液，启动搅拌液，也可同时转动锥体，使滤饼破碎并和洗涤液进一步纯化，进行残母液清洗和预脱水。
4、干燥阶段：再次抽滤结束后，在抽真空口通入氮气反吹，使滤饼和过滤网脱离，转动锥体，在回转过程中靠破碎器使滤饼破碎，夹套内通入热水加热整个锥体。并在真空状态下使物料达到干燥目的。并可进行原位取样过程。通过旋风分离器捕集微粉，并可由冷凝器收集有机溶剂。

四、电器控制Electrical control：
1、操作现场采用人机界面控制或防爆箱控制。每道工序设定一个工艺参数，在正常的工作状态下可以自动操作。也可以根据各种物料手动操作。
2、现场所有电器均为防爆dBⅡ设计。
