一、简介

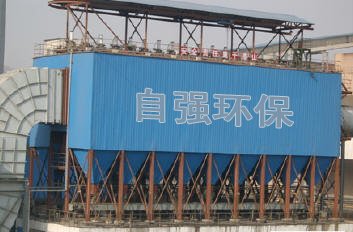

HPC型大型行喷脉冲长布袋式除尘器是我公司工程技术人员借签国内先进除尘技术研制的新型脉冲袋式除尘器。广泛适用于电力、建材、冶金、化工等行业的烟气处理，尤其是对大风量、高温度的烟气。它综合了分室反吹和脉冲清灰特点，克服了普通分室反吹强度不足和一般脉冲清灰粉尘再吸附的缺点，而且加长的滤袋充分发挥压缩空气强力清灰的作用。是一种除尘效率高，占地面积小，运行稳定，性能可靠，维修方便的大型除尘设备。

二、性能特点

1、采用脉冲喷吹清灰技术，清灰能力强，除尘效率高，排放浓度低，漏风系数小，能耗低，钢耗量少，占地面积小，运行稳定可靠，经济效益好。适用于电力、建材、冶金、化工等行业的烟气处理。

2、箱体采用气密性设计，密封性好，检查门用优良的密封材料，制作过程以煤油检漏，漏风率低。

3、紧凑的进出口风道以及均匀装置，气流阻力小。

4、采用分室停脉冲清灰，清灰周期长，消耗低，可成倍提高滤袋与脉冲阀寿命。

5、可实现不停机换袋，检修不影响设备正常运行。

6、采用上部抽袋方式，改善了换袋的操作运行。

7、完善的控制系统，保证除尘系统的长效运行。

HPC型大型行喷脉冲长布袋式除尘器技术参数表（表一）

规格		Jun-84	Jul-84	Aug-84	Sep-84	84-2×5	84-2×6	84-2×7	84-2×8	84-2×9	84-2×10
参数
处理风量（m²/h)		59300	69100	77000	89000	96000	11800	13800	154000	178000	192000
		88920	105000	116000	133000	145000	177000	207000	232000	266000	290000
过滤面积		1235	1440	1613	1850	2015	2470	2880	3226	3700	4030
（m²)
滤袋总数		504	588	672	756	840	924	1176	1344	1512	1680
（条）
滤袋规格		∮130×6000
（mm)
过滤风速		0.8-1.2(工况不同，滤料不同影响此参数）
（m/min)
设备阻力（Pa)		<1500
入口含尘浓度		<1000
（g/Nm²)
出口含尘浓度		<50（国产滤料）；<30（进口滤料）
（g/Nm²)
漏风系数		<5%
除尘器承受负压		8000
（Pa)
清灰	压力（MPa)	0.2-0.40采用G1.5〃-3〃淹没式脉冲阀
压缩
空气	耗量（m²/min)	1.5	1.5	1.5	1.5	1.8	1.8	1.8	2	2.2	2.5
所耗功率（KW）		6	8.5	8.5	10.5	12	12	17	17	21	21
设备重量（t)		30	35	40	45	50	60	70	80	90	100

HPC型大型行喷脉冲长布袋式除尘器技术参数表（表二）

规格		154-2×5	154-2×6	154-2×7	154-2×8	154-2×9	154-2×10	154-2×11	154-2×12	154-2×13	154-2×14	154-2×15
参数
处理风量（m²/h)		222000	266000	310000	355000	399000	444000	488000	532000	577000	621000	685000
		333000	399000	466000	532000	600000	665000	732000	798000	885000	931000	1000000
过滤面积		4640	5568	6496	7424	8352	9280	10208	11136	12054	12092	13920
（m²)
滤袋总数		1540	1848	2156	2464	2772	3080	3388	3959	4004	4312	4620
（条）
滤袋规格		∮160×6000
（mm)
过滤风速		0.8-1.2(工况不同，滤料不同影响此参数）
（m/min)
设备阻力（Pa)		<1500
入口含尘浓度		<1000
（g/Nm²
出口含尘浓度		<50（国产滤料）；<30（进口滤料）
（g/Nm²)
漏风系数		<5%
除尘器承受负压		8000
（Pa)
清灰	压力（MPa)	0.2-0.4采用G3〃淹没式脉冲阀
压缩
空气	耗量（m²/min)	4	4	4	4.5	4.5	4.5	5	5	5.5	6	6
所耗功率（KW）		15	15	22	22	22	30	30	30	30	30	30
设备重量（t)		142	170.5	199.4	227.6	258.3	286.4	311.7	340.6	369.2	398.2	424.7

HPC型大型行喷脉冲长布袋式除尘器技术参数表（表三）

规格		220-2×5	220-2×6	220-2×7	220-2×8	220-2×9	220-2×10	220-2×11	220-2×12	220-2×13	220-2×14	220-2×15	220-2×16
参数
处理风量（m²/h)		317000	380000	444000	507000	570000	570000	634000	697000	760000	824000	950000	1010000
		475000	570000	665000	760000	760000	855000	950000	1050000	1140000	1240000	1430000	152000
过滤面积		6635	7962	9289	10616	11943	13270	14597	15924	17251	18578	19905	21232
（m²)
滤袋总数		2200	2640	3080	3520	3960	4400	4840	5280	5720	6160	6600	7040
（条）
滤袋规格		∮160×6000
（mm)
过滤风速		0.8-1.2(工况不同，滤料不同影响此参数）
（m/min)
设备阻力（Pa)		<1500
入口含尘浓度		<1000
（g/Nm²
出口含尘浓度		<50（国产滤料）；<30（进口滤料）
（g/Nm²)
漏风系数		<5%
除尘器承受负压		8000
（Pa)
清灰	压力（MPa)	0.2-0.4采用G3〃淹没式脉冲阀
压缩
空气	耗量（m²/min)	4.5	4.5	4.5	5	6	6	7	7	8	8	9	9
所耗功率（KW）		30	36	42	48	54	60	66	72	78	84	90	96
设备重量（t)		191.8	228.6	266.7	305.4	344.8	382.5	418.9	456.7	496.2	534.7	578.3	612.4
