Q46F四通球阀适用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产种；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。

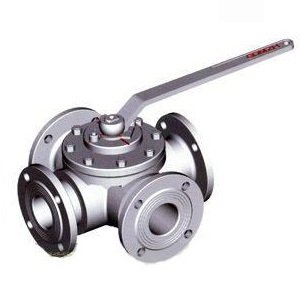

四通球阀 产品特点

1、广泛应用于全球范围内的化工、石油、电力、制药、啤酒、、乳品饮料、化妆品及各类工程配套管路

2、采用不锈钢304 304L 316 316L 材料制成

3、主要规格：1/2"-12" DN15-DN300 压力1.0--4.0

4、主要性能：耐温差变化大；常压1.6MPA；耐强腐蚀

5、连接方式：法兰

6、驱动方式：手动、电动、气动

四通球阀 主要零件材料

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金本体材料	柔性石墨不锈钢加柔性石墨 08软钢 F304 F316	柔性石墨编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

四通球阀 主要外形尺寸

公称通经DN		150	200×150	200	250×200	250	300×250	300	350×300	350
球孔d1		150	150	200	200	250	250	300	300	350
L		570	570	670	670	760	760	850	850	980
H		219	219	273	273	360	360	395	395	430
手动	H1	330	330	398	398	495	495	580	580	625
	E	-	-	116	116	116	116	171	171	171
	F	-	-	350	350	350	350	400	400	420
	W	1050	1050	600	600	600	600	800	800	800
电动	H2	554	554	600	600	652	652	760	760	770
电动	L1	235	235	235	235	235	235	259	259	400
气动	H3	666	666	736	736	926	926	1059	1059	1127
气动	L2	776	776	736	736	776	776	1060	1060	1060

400×350	400	450×400	450	500×450	500	600×500	600
350	400	400	450	450	500	500	600
980	1080	1080	1220	1220	1360	1360	1750
430	470	470	550	550	580	580	700
625	670	670	698	698	840	840	1050
171	257	257	257	257	257	257	150
420	400	400	420	420	400	400	410
800	800	800	800	800	800	800	800
770	830	830	-	-	940	940	1020
400	400	400	-	-	410	410	410
1127	1393	1393	1468	1468	1538	1538	1370
1060	1360	1360	1360	1360	1360	1360	2840
