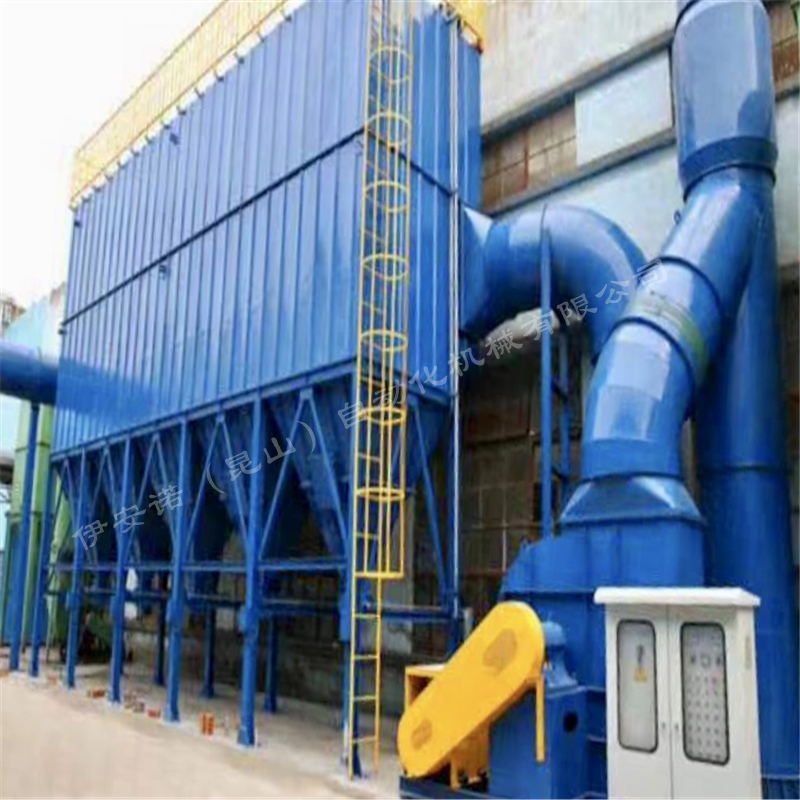

粉尘除尘系统

除尘面积（m³）：60~300

空气耗量（m3/min）：2~6

工作压力（Mpa）：0.4~0.6

装机功率（Kw）：15~185

工作原理

1．构造 

MC型脉冲袋式除尘器其构造及工作原理，它由上、中、下箱体、排灰系统及喷吹系统五部分组成。上箱体包括可掀起的盖板和出风口；中箱体内有多孔板 滤袋框架、滤袋及文氏管；下箱体由灰斗、进风口及检查门组成；喷吹系统包括控制仪表、控制阀、脉冲阀、喷吹管和气包。 
2、脉冲袋式除尘分离器的工作原理 
含 尘气体由除尘器进风口进入中、下箱体，含尘气体通过滤袋进入上箱体过程中由于滤袋的各种效应作用将尘气分离开，粉尘被吸附在滤袋上，而气体穿过滤袋经文氏 管进入上箱体，从出风口排出。含尘气体通过滤袋的净化过程、随着时间的增加而积附在滤袋上的粉尘越来越多，増加了滤袋的阻力，致使通过滤袋气体量逐渐减 少。为使阻力控制在限定范围内（一般为120～150毫米水柱），保证所需气体量通过由控制仪发出指令，按顺序触发各控制阀开启脉冲阀，气包内的压缩空气 瞬时地经脉冲阀至喷吹管的各孔喷出，在经文氏管喷射到各对应的滤袋内。滤袋在气流瞬间反向作用下急剧膨胀，使积附在滤袋表面的粉尘脱落，滤袋得到再生。被 清除掉的灰尘落入灰斗，经排料阀排出机体。积附在滤袋上的粉尘被有周期地脉冲喷吹清除，使净化的气体正常通过，保证除尘系统运行。 
3、喷吹系统及其工作原理 
喷 吹系统及其工作原理，脉冲阀A端接压缩空气包，B端接喷吹管，脉冲阀背压室接埪制阀，控制仪控制着埪制阀和脉冲阀开启。当控制仪无信号输出时，控制阀的排 气被关闭，脉冲阀喷吹口处与关闭状态，当控制仪发出信号时控制阀排气口被打开，脉冲阀背压室的气体泄掉，压力降低，膜片两面产生压差，膜片因压差作用而产 生位移，脉冲阀喷吹打开，此时压缩空气从气包通过脉冲阀经喷吹管小孔喷至文氏管进入滤袋（从喷吹管喷出的气体为一次风）。当高速气体流通过文氏管过程诱导 了数倍于一次风的周为空气（称为二次风），造成滤袋内瞬时正压，实现清灰。 
在清除粉尘过程中，脉冲阀每喷吹一次气体的时间称为脉冲时间或脉冲宽度；两个相邻脉冲阀的喷吹间隔时间为脉冲间隔（也称喷吹周期）。调整控制仪的脉冲周期和脉冲时间，可使除尘器阻力保持在限定范围内。

产品特点

①除尘效率高，除尘效率可达99%以上;

②适应性强，能处理不同类型的颗粒物，处理容量可大可小;

③操作弹性大，入口气体含尘浓度变化较大时，对除尘效率影响不大;

④结构简单，使用灵活，便于回收干料
