台车炉参数

1.一般台车炉外壳由钢板和型钢焊接而成，电炉炉衬材料采用超轻质0.6g/cmЭ节能耐火保温砖砌筑，夹层置硅酸铝纤维毡保温，炉壳与炉衬硅铝钎夹层之间填充膨胀至石粉保温，炉口采用重质防撞砖、台车面层重质高铝防压砖。电炉炉体与台车之间采用迷宫式耐火材料砌筑外。本电炉加热元件均为螺旋状发热体，搁置在炉侧搁丝砖及台车砌体上，加热元件材料为国际通用0Cr25AL5，元件**使用温度1200℃。

台车上安装有铬锰氮耐热钢炉底板或1200℃碳化硅炉底板以承载工件之用，为了防止工件加热后产生氧化皮通过炉底板的缝隙落入底部加热元件周围而造成加热元件的损坏，需要经常定期地吹扫台车炉底板下方的氧化皮，一般每周吹扫一次，吹扫时将炉底析吊起，用压缩空气将电阻丝槽内的氧化皮屑吹扫干净。

台车炉炉门的升降是通过滚动轮在导轨上，上下滚动而实现的，这样既保证了关闭炉门时炉门砌体与炉体砌体之间的吻合密封，又保证了在开启的过程中不会摩擦损伤砌体，炉门及台车运动均是由电动机通过蜗轮蜗杆减速机减速，链条传动来提供的，并装有电磁制动器进行适当的调整。

为提高炉温均匀性，电炉采用多区加热，并在炉门和后墙上布置加热元件，加热元件布置图及接线图，电阻丝绕制成形图均附在技术文件中，应妥善保管，以便将来维修更换。

大功率电炉配套多台电炉自动控温柜，分别对多区加热进行自动控温和对炉门台车运行控制，每台电柜上装有二块仪表，一块为中园图自动记录仪，主要对炉温进行自动控制和自动记录，另一块为数显控温仪，主要对炉温进行超温自动断电保护，并具有当主控仪表损坏时，代替主控仪表进行自动控温的功能，当作超温报警断电保护功能使用时，应将仪表设定温度调整到高于主控仪表50℃范围。

大功率电炉配套多支热电偶、多根补偿导线、分别与多台电柜的仪表配合使用。

台车炉出厂时配套自动控温柜、热电偶、补偿导线、炉底板一套、炉外轻轨。用户自备安装用所有连接导线、埋地下水管等，供方派人指导安装接线及调试。

2、节能型全纤维台车炉，本系列电炉外壳有钢板和型钢焊接而成，炉体底部与台车轻轨连为一体，用户只须放于平整的水泥地面即可使用。

台车炉炉衬采用全纤维结构，相对砖式炉膛节能60%左右，采用优质长纤维刺毯为原料，使用专用设备根据炉体制成各种规格。

加热元件采用高温电阻合金丝绕制成带状和螺旋状，分别吊挂在炉侧、炉门、后墙及安放台车搁丝砖上，并用高铝瓷钉固定，安全简洁。

台车上安装有耐压抗高温的铸钢炉底板，以承载工件之用，因此炉底板与炉体接触处采用插入式接触。为保证正常使用，需要经常用压缩空气将电阻丝槽内的氧化皮屑吹扫干净，注意防止氧化皮卡在炉丝内引起短路。

炉门装置主要由炉门架、炉门提升横梁、减速器、链轮、传动轴和轴承等部分组成，炉门升降通过减速器上正反传动来带动炉门的升降。炉门压紧装置采用国内先进的弹簧式压紧结构，当炉子需要提升时，炉门的自重通过杠杆将炉门自动松开，并水平移出一段距离后上升，当炉门下降到位，炉门放下到台车上的滑轮上面需压紧时，由弹簧的弹力再通过杠杆将炉门水平移进到压紧密封状态，此种结构的压紧装置使炉门上的纤维平面与炉口棉之间无摩擦产生，具有安全性能好、使用使命长的特点。

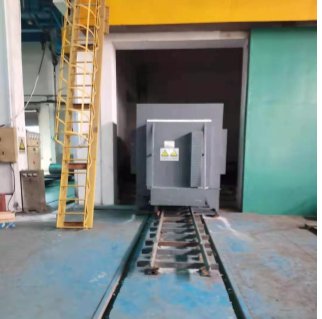

台车框架采用型钢焊接成形，其钢性保证在满负荷下不变形。内用耐火砖砌筑，易碰撞部位和承重部位用重质砖砌筑，增强炉衬结构强度，台车的行走采用自行式结构，由减速机传动链轮带动走轮在轨道上行走。台车密封采用自动迷宫式结构和软接触双密封，台车进入炉内通过凸轮及滚轮斜面作用，自动升起后进行密封。台车开出，连锁控制，即稍打开炉门后，自动切断加热元件，同时恢复加热元件电源。

为了缩短冷却工艺时间，炉顶可设有加快冷却用排气装置，冷却到一定温度打开、关闭打开操作由操作人员在炉子一侧通过手动机构或自动控制来完成。并可选配台车倾斜卸料机构。电控部分主要包括温控、操作两部分。温控采用国产数显表交流接触器实行普通位式控制，另配记录仪记录完整工艺曲线，并可超温报警；操作采用按扭加灯光显示，实现对台车进出、加热元件通断及炉门升降等动作的控制，并设有连锁装置，当炉门升高工或关闭至一定位置时台车可进行动作，安全可靠。
