参考价格
10-20万元型号
销齿传动三筒烘干机品牌
江苏盛华粉体产地
江苏盐城样本
暂无适用物料:
多种可用操作方式:
连续式工作原理:
其他处理量:
标准能耗:
标准干燥介质:
其它看了江西销齿传动三筒烘干机 江苏盛华的用户又看了
虚拟号将在 180 秒后失效
使用微信扫码拨号

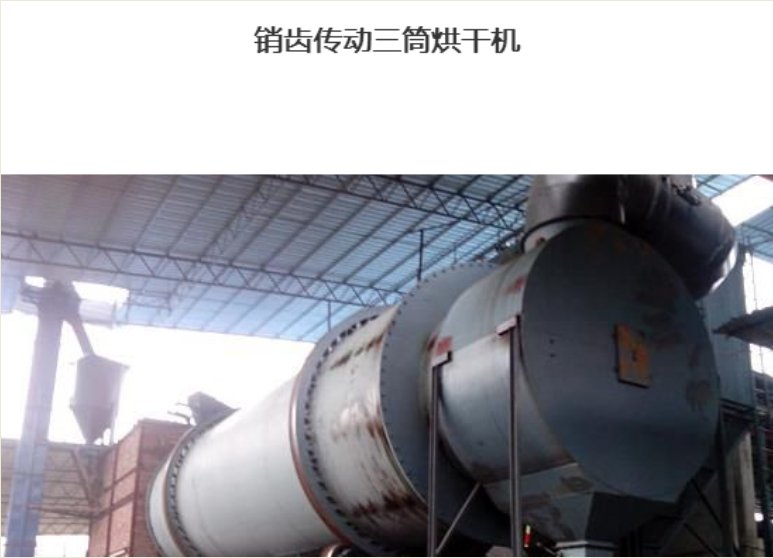

产品名称:销齿传动三筒烘干机
产品简介:SH销齿传动三筒烘干机是由我司独立研发的新一代工业烘干机,也可对原有三筒烘干机进行改造,由托轮传动换成销齿传动方式工作。
优 势:1、托轮、轮带的使用寿命延长3-5年
2、传动系统每年维护费用仅需500元
3、相同规格烘干机产能提高30%
4、转速可根据物料特征变化任意调节
应用范围:SH销齿传动三筒烘干机主要用于烘干一定湿度和粒度范围内的物料。
技术参数表
项目\型号 | Φ2.5×7m | Φ2.7×7m | Φ3.0×7m | Φ3.2×7m | Φ3.6×8m | 单位 | |||||
外筒直径 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | m | |||||
外筒长度 | 7 | 7 | 7 | 7 | 8 | m | |||||
筒体容积 | 16.63 | 16.63 | 52.67 | 52.67 | 81.38 | m3 | |||||
筒体转速 | 4-10 | 4-10 | 4-10 | 4-10 | 4-10 | rpm | |||||
物料初水分 | 8-10 | 10-12 | 8-10 | 10-12 | 8-10 | 10-12 | 8-10 | 10-12 | 8-10 | 10-12 | % |
物料终水分 | 0.5-1 | 1 | 0.5-1 | 1 | 0.5-1 | 1 | 0.5-1 | 1 | 0.5-1 | 1 | % |
**进气温度 | 700-750 | 700-750 | 700-750 | 700-750 | 700-750 | ℃ | |||||
生产能力 | 23-28 | 20-25 | 24-33 | 25-30 | 45-47 | 40-45 | 45-47 | 40-45 | 65-70 | 60-65 | T/H |
电动机型号 | Y2-132m-4E | Y2-132m-4E | Y2-160m-4 | Y2-160m-4 | Y2-160m-4 | ||||||
电动机功率 | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 15×4 | kw | |||||
减速机型号 | XWD7-23-11W | XWD7-23-11W | XWD6-23-7.5KW | XWD6-23-7.5KW | XWD8-23-15KW | ||||||
减速机速比 | 29 | 29 | 29 | 29 | 29 | 1 |
产品简介
被烘干的物料由入料端喂入烘干机内筒,物料通过内筒的螺旋导向板进入内筒,内筒内部设有许多螺旋状扬料板,物料通过筒体的回转,被扬料板不断的拨起并作纵向运动,物料到达内筒的左端因自重的作用落入外筒,通过导向板,在筒体回转作用下物料被推回外筒,在外筒扬料板的作用下物料向右运动,直到外筒右端。当烘干机的转速改变时,产量也随之发生变化。
HS销齿传动三筒烘干机主体的三个同心圆筒内,设有不同数量、不同角度的曲面螺旋状扬料板,每个筒体的端部设有导向板。待烘干机的湿物料经喂料设备,入料管喂入内筒的入料端,湿物料通过螺旋导向板迅速推向螺旋扬料板,随着筒体的旋转,设在三个筒内的螺旋式扬料板使物料被举升的同时,不断的翻滚、抛散并向出料端作纵向运动。与此同时从热风炉来的热气流,先后进入内筒、外筒与物料进行强烈的热交换。由于金属钢板比被烘干的物料导热快,筒体的钢板、扬料板首先受热,然后又把热量以传导和辐射的方式传给物料,物料受热后温度升高,当温度升高到水份蒸发的温度时,水蒸汽从物料中分离出来,随烟尘经除尘器后排入大气中,从而达到物料烘干的目的。
产品优势
HS销齿传动三筒烘干机是一种结构简单,传动平稳,调节方便,重叠系数大,中心距安装要求低,适用性强,新型齿轮传动不但填补了烘干机传动结构的空缺,弥补摩擦传动的缺陷。整套齿轮均采用40Gr材料,并经过表面高频淬火处理,硬度达到40-50HRC,以经久耐用。
1、克服了传统三筒烘干机易打滑的缺点,产量高
普通三筒烘干机利用轮带与托轮之间的磨擦力带动筒体的转动,当烘干机内部物料重量过大启动设备时,轮带与托轮就会打滑烘干机不能正常运转。如设备突然停机重新启动时也会出现打滑现象。GRSH新型单电机传动三筒烘干机采用单电机传动避免了此类现象。
普通三筒烘干机是采用摩擦传动,筒体转速一般设定在5-7转/分钟,不可调速。FSTH(xl)销齿传动三筒烘干机,转速可达到10—12转/分钟,可根据物料水份的变化来调整转速,并实现无级变速。因此和同型号、规格烘干机比较可提高了烘干产量30%—40%。在干粉砂浆和矿渣烘干行业中经过三年的使用,与同型号、规格烘干机相比提高产量均超过30—40%以上。
2、可实现筒体变频调速
普通三筒烘干机采用两电机或四电机驱动托轮,轮带和托轮作为主要传动方式,很难实现同步,而FSTH(xl)销齿传动三筒烘干机采用单电机传动,齿轮作为主传动方式,轮带和托轮作为辅传动方式,解决了不同步的问题,同时采用变频控制,可根据物料水份的参数变化及烘干要求来调整筒体转速。
由于销轮的传动效率高,传动效率达到96%,提高了电机的有用功率,降低了电耗。而传统四个电机采用的摩擦传动效率只能达到65%,所以节电30%以上,尤其对水份高、产量需求大的物料更加适用。
3、轮带和托轮的使用寿命长
原三筒烘干机利用四个托轮和两个轮带作为传动方式,烘干机在满负荷工作下所受载荷大,轮带与托轮之间的磨擦力较大,易磨损度较强,而HS销齿传动三筒烘干机利用齿轮作为主传动方式,轮带和托轮作为辅传动方式,这样有效地延长了轮带和托轮的使用寿命
