看了超高功率生坯的用户又看了
虚拟号将在 180 秒后失效
使用微信扫码拨号

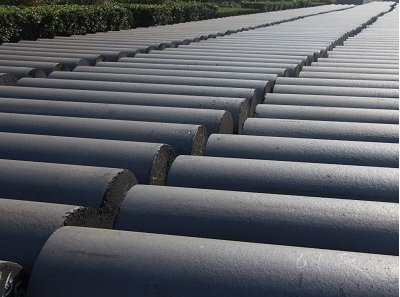

超高功率生坯就是超高功率石墨电极的生坯,生坯在经过一列系的加工后就能形成电墨电极。由此也可以看出,超高功率生坯的质量也将影响着石墨电极的质量,所以必须要对超高功率生坯进行检查,确保不存在质量上的缺陷。那么,超高功率生坯常出现哪些缺陷呢?
1.裂纹。超高功率生坯表面的裂纹可分纵向裂纹、横向裂纹和网状裂纹3种,纵向裂纹是沿生坯表面长度方向出现的裂纹,横向裂纹是沿表面圆周方向出现的裂纹,而纵横交错的裂纹称为网状裂纹。
2.麻面。麻面是超高功率生坯表面有连续不断或较大面积毛糙不平的伤痕,一般规定生坯表面的麻面其宽度不得超过电极圆周长度的四分之一,深度不得超过额定直径的允许偏差。产生麻面的主要原因有挤压型嘴的温度过低,挤压型嘴******处表面不光滑或沾有硬料块,生坯托板表面不光滑或沾有硬料块,生坯挤出时由于摩擦而导致表面产生“鱼鳞皮”模样的麻面。
3.沾料。超高功率生坯表面在尚未充分冷却时沾上硬料块并嵌入生坯的表层,产生原因是生坯接受台的托板或滚向水槽的滚道毡垫上有料渣而未及时清除。
暂无数据!
