活性石灰回转窑线

产品详细介绍：

一、活性石灰石工艺流程简介：

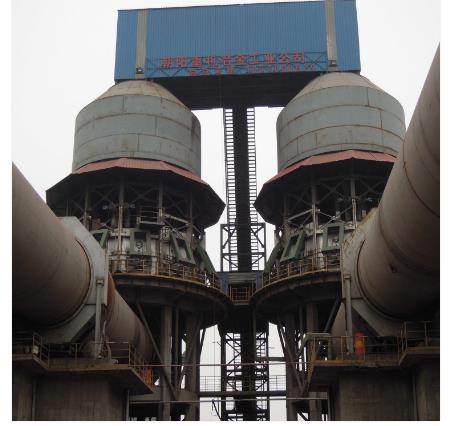

　　活性石灰石生产线主要由竖式预热器、回转窑、竖式冷却器三大主机和废气处理系统、煤粉制备系统组成。

　　破碎合格的石灰石存放在料仓内，经输送系统将物料运入预热器顶部料仓。预热器顶部料仓，由上下2个料位计控制加料量，然后通过下料管将石灰石均匀分布到预热器各室内。

　　石灰石在预热器内被窑尾高温烟气加热后，经液压推杆推入回转窑内，石灰石在回转窑内经高温煅烧，烧成的活性石灰石进入竖式冷却器，在冷却器内被鼓入的冷空气冷却后排出。经预热的二次空气进入窑内，窑尾废气通过废气处理排放。

二、设备介绍

1、竖式预热器

　　预热器顶部设有一个料仓，料仓上设有料位计控制料层高度；料仓和预热器本体之间设有溜料管，将石灰石送入预热器内，并起料封作用，防止冷空气进入预热器内。原料进入预热器，利用窑内煅烧后放出来的高温废气朝进料方向逆向流动，进行充分的热交换，将物料均匀预热，借助各个液压推杆依次推至窑内，达到缩短物料在窑内煅烧时间的目的，从而达到降低热耗节约燃煤的作用，有效的降低了生产成本。热交换后的烟气，经除尘器处理后排入大气。

2、回转窑

　　回转窑是活性石灰石的关键设备，由筒体、传动装置，托、挡轮支承装置，窑头、窑尾密封，窑头罩及燃烧装置等部分组成。

　　回转窑筒体是受热的回转部件，采用优质钢板卷焊制成，与水平呈一定的斜度，整个窑体由托轮装置支承，并有控制窑体轴向窜动的机械或液压挡轮装置。传动装置通过设在筒体中部的齿圈使筒体按要求的转速回转。传动部分除设置主传动外，还设置了为保证在安装和维修及主传动电源中断时仍能使窑体慢速转动、防止窑体变形的辅助传动装置。为防止冷空气进入和烟气粉尘溢出筒体，在筒体的进料端（尾部）和出料端（头部）设有可靠的窑尾和窑头复合鱼鳞片密封装置。

　　工程上采用直径较大、窑长较短的窑型，既减少了窑体上下窜动幅度、延长窑内结圈周期又节约了占地。

3、竖式冷却器

　　经过回转窑煅烧的高温物料流入镶有耐火材料的竖式冷却器。冷却器内分为四个冷却出料区域，每个区域出料速度可根据料温单独控制。冷却器中均匀分布有中心风帽和分室冷却帽，风帽经管道与风机连接，堆积覆盖在风帽上的料层沿风帽母线向下洒落，并与经风帽各层气孔释出的冷空气逆向接触，完成热交换。冷却至80℃+环境温度的物料在振动卸料机的作用下逐渐排出冷却器.被加热的空气直接由窑头罩进入回转窑，作为二次空气参与燃烧。冷却器没有运动部件，结构简单，冷却效果好，设备维修量少。

活性石灰生产回转窑系列主要参数表：
