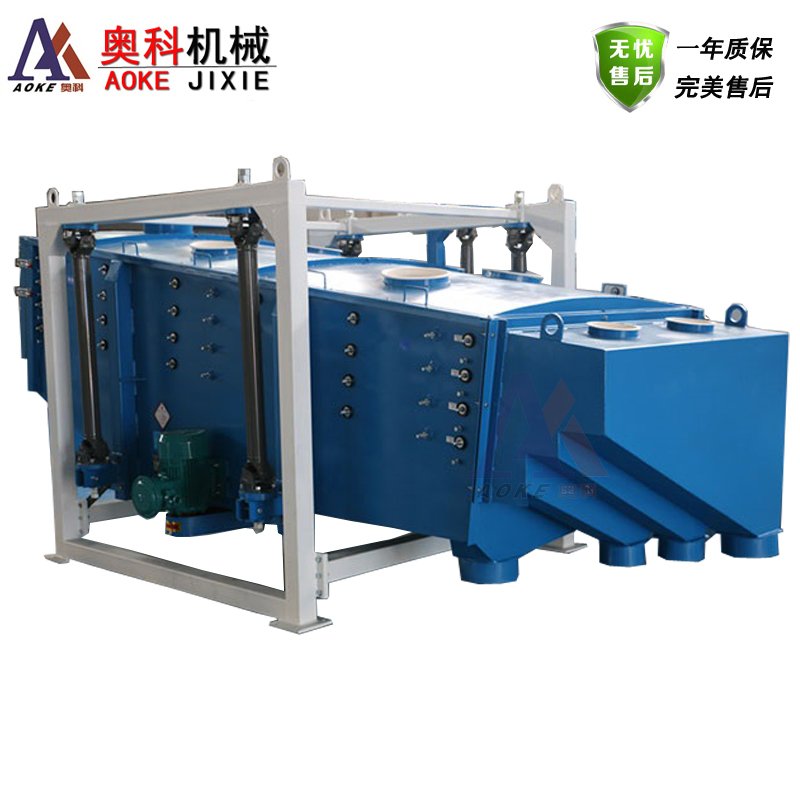

方形摇摆筛 高精度大产量粉体专用摇摆式振动筛产品概述：

在筛分作业中如果单纯的追求筛分精度会牺牲产量为代价，而追求大产量又会使得筛分精度下降。而方形摇摆筛是针对上述问题，满足大产量、高精度需求的用户而研发设计的一种高效且多用途新型的筛分设备，经典的惯性筛分，它广泛用于化工、冶金、非有色金属、有色金属、磁性材料、矿业、饲料业、食品等多个行业，尤其适用于重碱、食盐、树脂、复合肥、大小颗粒尿素、三聚氰胺、饲料、还原铁粉、氧化锆、石英砂、压裂砂、石灰石、焦炭、石粉、宝珠砂、黄沙、陶粒、重晶石、食盐、砂糖、奶粉等物料的多层分级使用。——新乡市奥科机械设备有限公司

方形摇摆筛 高精度大产量粉体专用摇摆式振动筛产品特点：

     1、多层分级：单层方形摇摆筛无法满足产量的时候，可升级为复式多层方形摇摆筛。精细分级18目-120目任选时产吨级别；

2、性价比高：方形摇摆筛是经过多年的理论设计和现场实践的，保证了设备的质量以及筛分产能、精度等要求；

3、产量高：每层筛网均有筛网防堵清理装置，筛分机在工作状态下连续不停地对筛网进行清理，保证筛网不堵孔，高效筛分；

4、使用寿命更长：方形摇摆筛采用了**制造技术，整套螺栓、铆钉链接。减少焊接应力、防止工件变形、链接强度高等优势，加大使用寿命；

5、筛网更换方便：采用封闭型多层设计，高可以设计六层，设备的后端与前方快速推拉式装网结构可快速更换每一层筛网；

6、绿色环保：方形摇摆筛设备上盖设计有除尘装置，可以很方便的衔接现场的除尘设备，达到筛分要求与绿色环保。

方形摇摆筛 高精度大产量粉体专用摇摆式振动筛工作原理：

从筛机摇动体即筛箱运动轨迹来看，方形摇摆筛又称往复筛，是一种采用吊挂式结构、具有高精度大产量的高效非线性惯性振动筛。客户在使用过程中可以在一定范围内通过增减主轴转速和激振力的大小完成不同物料的筛分需求。方形摇摆筛采用全封闭结构，筛网通常采用两侧张紧方式固定，安装方便。通常为5层、3层设计，可以一次性筛分6种或4种规格物料，也可以安装一层筛网使用。

从方形摇摆筛的结构和工作原理可以看出，其传动机构偏心轮距物料运动估计及物料在筛面上的滞留时间有至关重要的影响，也即对筛机处理能力和筛分效率有相反的影响，有鉴于此，在实际筛分作业中，我们可以根据具体情况和需要，在生产能力和筛分效率两方面有所取舍。下图可形象的说明方形摇摆筛是如何改变和控制物料在筛面上的运动轨迹和滞留时间并进一步提高筛分效率的。

方形摇摆筛与普通直线振动筛相比的优势是什么：

方形摇摆筛与直线振动筛相比的话，同样或相近的配置，方形摇摆筛比一般惯性直线振动筛有更高的处理能力和筛分效率，其本质是，该机型可人为的控制物料在筛面上运动轨迹和滞留时间，即在有限空间，由于物料的运动轨迹为速度和加速度均为变化非线性曲线，所以，物料与筛面有更多接触几率，当然也就增加了透筛率。

相对旋振筛、直线筛等传统筛分设备可以达到高达5倍的单位面积产出，有效到6级分离，筛分精度高达90%-95%，使用硅橡胶球、超声波等有效清网装置系统，筛孔不会堵塞。密闭除尘，操作安全；加速度比振动筛低4.5倍，筛分零件寿命提高而维护减少；噪声＜75分贝。优化重理均衡，地基动态负荷低。方形摇摆筛改变了原有直线振动筛的振动原理，使物料前后呈椭圆形运动，筛粉时无粉尘飞扬，使原料筛粉精细度高，处理量大等，设计样式也比较新颖，密封结构强大，处理砂类可达每小时20t以上，实现了单台高产量筛粉，节约了占地空间和使用成本的控制。

筛分案例：

物料:石英砂，进料量: 12t/h

粒度分布: 30目筛上物为返料共占比50%，30日到50目占比15% , 50月到120月占比30% , 120目筛下占比5%。
推荐设备: 2040方形摇摆筛

筛网装配建议：两层30目，两层50目、两层80目、两层120目；另配两层10目，可根据不同批次物料粒度分布变化及料层厚度变化随时更换。从上述案例很明显的可以看出：1台单进双出的直线摇摆筛能轻易代替至少两台同型号的直线振动筛，并且得到更高的筛分精度，这同时变向节约了现场紧凑的场地空间。其优势：

1、相当于同样型号2台4层的直线振动筛，更大的处理量、更高的筛分精度；

2、筛网可以从筛机后面直接抽出，更换筛网更加快速便捷。

方形摇摆筛 高精度大产量粉体专用摇摆式振动筛注意事项：

方形摇摆筛的上部采用快速拆卸手柄，将整个机器连接到一个整体上。 上盖完整密封，可有效防止灰尘过筛时灰尘飞扬。确保直线振动筛筛箱与料斗、料槽（溜槽）等一类非运动件之间应保持较小75mm的间隙。直线振动筛进料过程中如果出现突然大量给料会使筛面物料加厚，较上层在未得到透网已直接出料了，相比之下得到了给料作用而未解决筛分目的，这种情况常出现在人工喂料过程中，建议在进料口处添加闸门装置，可以灵活调节进料口大小使物料在筛面上得到充分透网。

1、物料方面：不能筛分粒度过于大的物料；物料的湿度不能过大，否则会造成堵网现象的发生；
2、设备方面：要定期加润滑油，使其保持良好的工作状态。
