脱水筛

详细说明

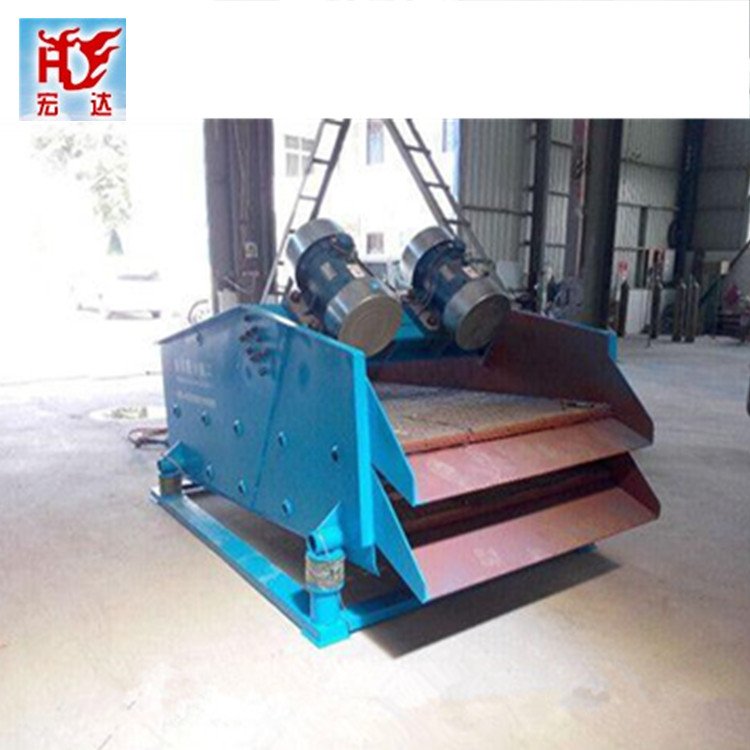

脱水筛详细说明：脱水筛箱近似于香蕉形状，筛梁采用箱形梁，该振动筛传动系统由电动机通过带轮、三角带，再由万向连接轴传递给激振器.激振器之间由中间传动轴连接。支撑装置为12个钢弹簧支撑。该振动筛具有处理能力大，筛分效率高，能耗小，事故率低等特点。

脱水筛主要技术特点：(1)筛面成折线形,从人料端到出料端角度逐渐减小筛面根据角度不同共分五段,每两排筛板为一个斜面,从入料端至出料端依次相差5.5°,分别为25°、19.5°、14°、8.5°和3°。在入料端倾角大,物料具有较大的抛掷强度和运动速度,使物料快速分层,中部对于已分好层的物料再给以和普通筛分机相同的加速度,使细粒物料有充分的机会透筛,单位筛面透筛能力提高,使筛上物料层厚度从人料端到排料端基本保持不变。 (2)筛板采用聚氨酯和不锈钢筛条制作,筛板四周用聚氨酯材料,具有耐磨性能好,噪声低的特点。中间为不锈钢筛条,与其他材质相比具有强度大、磨以及开孔率高的特点。 (3)筛板安装结构简单.筛板与筛板之间没有螺栓连接,靠聚氨酯材料的塑性紧密配合,筛板不易松动,减少了事故发生。筛板轨座与支撑梁之间有保护盖条,使轨座下螺栓不会受煤水的腐蚀和磨损 (4)激振器采用整体的箱式激振器.激振器安装在筛箱上部的大梁上,箱体内装有主动轴和从动轴,轴上各有一对重量相同的偏心块,通过齿轮两根轴做同步反向回转,使偏心块回转,产生离心力形成激振力。偏心块成对的布置在激振器箱体外面,使箱内结构紧凑,齿轮对安装在箱体内,润滑可靠,传动平稳。 (5)传动系统简单:传动系统由一台45 kw电动机,通过三条V带传动给万向连接轴,万向连接轴由连接轮与激振器接,从而消除因振动筛振动造成的连接长度及轴线角度的变化(6)筛面两侧的保护盖条紧固结构简单粗联结牢固筛面两侧保护盖条两个接触面为斜面,接触面积大,上面为压板不易松动。

脱水筛技术参数：

脱水筛在维护方面需注意的问题 ：
1)保证各处润滑点润滑良好,注意激振器油位在刻度线以内,不可过高或过低。
2)按要求保证润滑油质量。
3)在维修过程中,注意聚氨酯筛板的保护,避免受高温或化学腐蚀破坏。
4)振动筛维修过程中避免电焊焊接,以免引起应力集中造成对筛箱的破坏。
