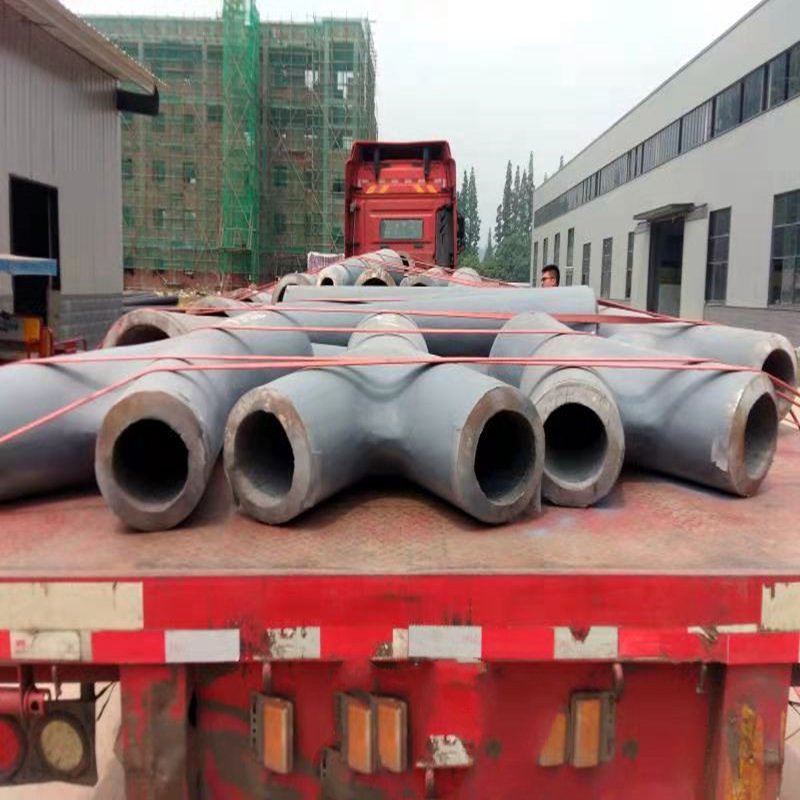

铸钢节点

铸钢节点由于自重大、造价高，所以在实际工程中主要适用于有特殊要求的关键部位。

 铸钢件的材质必须符合化学成分及力学性能的要求，同时应具有良好的焊接性能，以保证与被连接件的焊接质量。当节点设计需要更高等级的铸钢材料时，可参照国际标准或其他国家的相关标准执行，如德国标准或日本标准。

条件具备时铸钢件均宜进行足尺试验或缩尺试验，试验要求由设计单位提出。铸钢节点试验必须辅以有限元分析和对比，以便确定节点内部的应力分布。考虑到铸钢材料的离散性、设计经验的不足及弹塑性有限元分析的不定性，其安全系数比其他节点略有提高。

销轴式节点应保证销轴的抗弯强度和抗剪强度、销板的抗剪强度和抗拉强度满足设计要求，同时应保证在使用过程中杆件与销板的转动方向一致。

销轴式节点的销板孔径宜比销轴的直径大1mm～2mm，各销板之间宜预留1mm～5mm间隙。

条文说明

销轴式节点

 销轴式节点一般为外露节点，同时为保证安装精度，销轴式节点的销轴与销板均应进行精确加工。

组合网架与组合网壳结构的上弦节点构造应符合下列规定：

1 应保证钢筋混凝土带肋平板与组合网架、组合网壳的腹杆、下弦杆能共同工作；

2 腹杆的轴线与作为上弦的带肋板有效截面的中轴线应在节点处交于一点；

3 支承钢筋混凝土带肋板的节点板应能有效地传递水平剪力。
