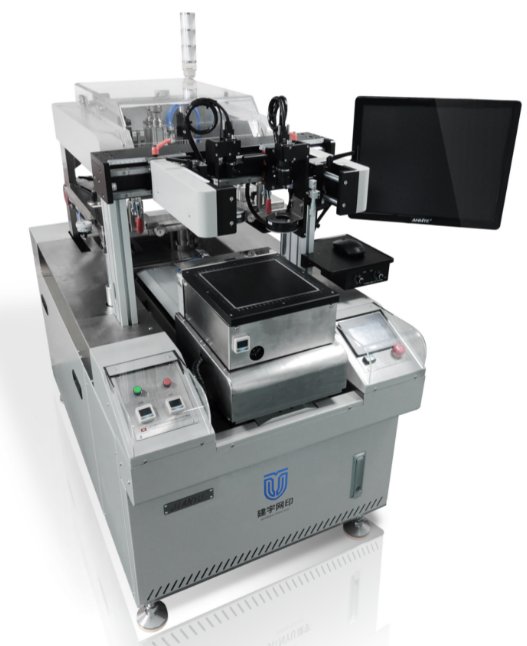

A系列厚膜印刷机-JY-IC-200A-CCD

1.打印平台x，y，& theta; CCD用于自动对准和对准打印。这台机器是标准的厚膜电路印刷机。它的主要特点是使用方便、效率高、精度高。本机采用全电机设计，跑台、刮刀、印刷、真空均由电机驱动。印刷压力采用电动比例阀，将气压稳定在 ± 0.01Mpa以内 (如0.54-0.56Mpa)，进一步提高气压控制精度。

1) 位置显示: 可以显示CCD镜头的调节运动，直观大方。在x轴和y轴上有四个方向。

2) 真空压力: 显示平台内真空的负压值，并输出气压信号，使设备的运行更加可靠。

3) CCD系统: 采用两台高清摄像机进行对准和同轴光镜头，具有拍摄清晰，对准快速，精度高的特点。

4) 控制面板: CCD成像系统外部的所有操作均在此触摸屏上进行操作，带有紧急停止按钮，启动按钮和电源开关。

5) 打印头: 采用两个SMC双杆气缸，行程可调，运行稳定，寿命长。确保印刷产品质量稳定可靠.

6) 屏幕锁定: 使用四个Adecker气缸同时压缩屏幕。夹紧力均匀可靠。屏幕可以非常平稳地固定在框架上。并且交换在线版本方便快捷。

7) 刮板压力: 包括刮板压力调节、刮板压力显示、背压调节和背压显示。印刷滚筒的压力通过精密调压阀进行调节，可在0.10〜0.70Mpa的范围内任意调节，并显示并给出低压报警。背压用于消除印刀的重量，使实际值更真实。

应用领域

广泛应用于触摸屏电路和BM印刷、陶瓷电容器、电阻器、厚膜电路、陶瓷电路、滤波器、玻璃釉电位器、介电天线、陶瓷金属化、RFID、汽车油位传感器、张力传感器、空气质量传感器、压力传感器 （压阻式、电容式）集成LED灯头，压电陶瓷元件，LED陶瓷基板，LTCC，MLCC，滤波器，陶瓷厚膜电路，太阳能硅。
