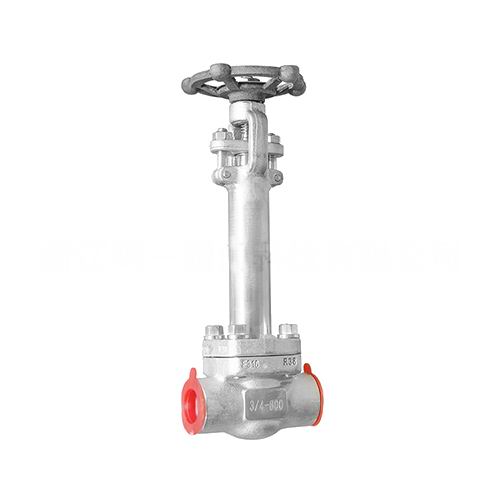

低温高压闸阀

低温高压闸阀-加长阀杆-焊接-法兰连接

低温高压闸阀阀体采用锻造工艺制造而成，可选材质有LF2/LF3/304(L)/316(L)/F347/F321/F51

两端的连接方式有承插焊、对焊、螺纹、法兰连接多种连接方式可选择。锻造工艺的特点是耐低温耐高压，自密封设计，使得介质压力越高，阀门密封越可靠。适用于压力Class150～Class4500 、工作温度-196℃～500℃范围内的系统管路上，用于截断或接通管路中的介质。达到启闭作用。

设计结构：

加长型阀盖，使用低温工况，在阀盖和填料间留下一段蒸空间，使填料与外界的温度保持相近，保证填料柔性，防止结冰与擦伤，保证了密封的性能。

在闸板进口处设有一泄压孔，保证了压力平衡，体腔内异常升压现象。

阀杆采用氮化处理，减少摩擦，提高阀杆硬度，在低温工况下防止损坏密封调料。

启闭件采用硬质合金对焊结构。

生产流程：

工艺艺参数-选型计算-生产铸件-探伤检验-生产加工-阀门总装-打压流量标定-调试-成品-检验-装箱入库-发货 中间还有一系列的检验过程。

1、保证生产制造的正常运行。

2、保证完成公司所设定的多项职能，计划和目标。

3、保证产品制造过程中产品质量，生产成本等目标的完成。

4、严格做好文明生产，堆放整齐，做到条理清楚，纪录严谨，协调一致。

5、负责并不断完善生产制造体系，负责现有设备的技术进步和改造工作

6、负责所属部门的安全生产工作，确保员工和设备的安全运行。

7、加强部门员工的培训工作，持续加强其所在岗位所需的理念，技能，知识等。

8、准时完成既定目标，按照质量管理体系严格管理生产和检验工作。

9、保证仓库物流，保障供给。

10、做好车间内部考核工作，负责督促，检查对生产设备的清洁，加油，保养工作。

优点：

1.流体阻力小，密封面受介质的冲刷和侵蚀小。

2.适用于 Class150 ～ 4500 管路上，用于截断或接通管路中的介质。

3.对形体简单， 结构长度短，制造工艺性好，适用范围广。

4.闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。

5.阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。

6.介质流向不受限制，不扰流、不降低压力。密封性能非常好 全开时密封面受冲蚀较小。

7.锻钢闸阀运动方向与流体方向相垂直，能作全开和全关 。选用不同的材质，可分别适用于水、蒸、油品、、醋酸、氧化性介质、尿素等多种介质。

应用范围：

设计制造：API602、BS5352、ANSI B16.34

连接端尺寸：

承插焊尺寸按照：ANSI B16.11/JB1751

对焊端尺寸按照：ANSI B16.25 JB/T12224

法兰端尺寸按照：ANSI B16.5 JB79

阀门检验和试验：API598、GB/T13927、JB/T9092

结构特征：螺栓连接阀盖和明杆支架/焊接阀盖和明杆支架

材料按照ASTM的规定

主体材料:LF2/LF3/304(L)/316(L)/F347/F321/F51
