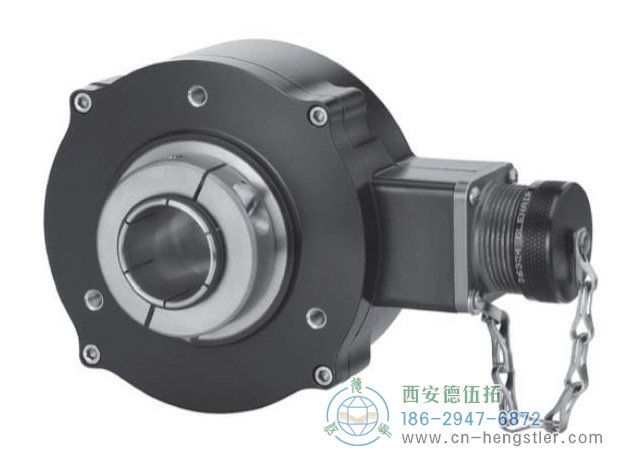

Hengstler北极星HSD371024R7T3重载光电增量编码器

西安德伍拓自动化传动系统有限公司是德国Hengstler(亨士乐)公司编码器品牌在中国地区的授权代理，拥有合法的授理Z书。

品牌变更说明：美国丹纳赫集团简化编码器品牌，已经把Dynapar(丹纳帕)、NorthStar(北极星)品牌整合至Hengstler(亨士乐)品牌。详情请查看：丹纳赫品牌变更声明

品牌：NorthStar 北极星 现已变更为 Hengstler 亨士乐

型号：HSD371024R7T3

产地：美国

HSD37重载光电增量编码器|NorthStar(北极星)

不易破损的码盘，分辨率高达5000ppr

单路或双路隔离冗余输出

具有阳极氧化铝，不锈钢或镀镍外壳

防护等级为IP67的特殊外壳封装

HSD37 高重载型编码器可简便地安装在电机或机器轴上。它通常安装在电机后部，以提供在恶劣环境下所需的编码器反馈。它特别适合用于要求C底下冲保护的环境，如：印染加工机械、材料处理、包装设备和加工设备。

HSD37重载光电增量编码器产品规格

外径：3.75"(95.25mm)

轴径或孔径：12mm ~ 1"(25.4mm)

脉冲数或分辨率：15~5000

防护等级：IP67

Z高转速：6,000 RPM

HSD37重载光电增量编码器标准工作特性

分辨率：达5000 ppr

HSD37重载光电增量编码器电气特性

输入电压：DC 5~26V，Z大电流50mA，不包括输出负载

ATEX：DC 5V，7~26V

HSD37重载光电增量编码器机械特性

外壳材料：硬氧化铝或不锈钢

码盘材料：金属或塑料

HSD37重载光电增量编码器环境特性

工作温度：-40°C ~ +100°C

外壳防护等级：IP67

德国HENGSTLER旋转编码器的机械安装使用：

旋转编码器的机械安装有高速端安装、低速端安装、辅助机械装置安装等多种形式。

高速端安装：安装于动力马达转轴端（或齿轮连接），此方法优点是分辨率高，由于多圈编码器有4096圈，马达转动圈数在此量程范围内，可充分用足量程而提高分辨率，缺点是运动物体通过减速齿轮后，来回程有齿轮间隙误差，一般用于单向高精度控制定位，例如轧钢的辊缝控制。另外编码器直接安装于高速端，马达抖动须较小，不然易损坏编码器。

德国HENGSTLER旋转编码器低速端安装：安装于减速齿轮后，如卷扬钢丝绳卷筒的轴端或后一节减速齿轮轴端，此方法已无齿轮来回程间隙，测量较直接，精度较高，此方法一般测量长距离定位，例如各种提升设备，送料小车定位等。

德国HENGSTLER旋转编码器的应用

HSD37高重载型编码器可简便地安装在电机或机器轴上。它通常安装在电机后部，以提供在恶劣环境下所需的编码器反馈。它特别适合用于要求C底下冲保护的环境，如：印染加工机械、材料处理、包装设备和加工设备。

在造纸行业，高速J确的控制是非常关键的技术要求。亨士乐北极星编码器RIMTach系列提供重载级和工厂级的磁阻编码器来满足造纸行业J端恶劣的环境。

我们的全数字控制系统为速度和张力控制提供可靠的反馈信号。这些坚固，工业标准化的定制数字编码器利用磁阻技术在严酷的环境下检测机器的速度和J确的位置控制。

了解更多编码器相关知识，敬请关注亨士乐编码器国内正规授权代理西安德伍拓自动化传动系统有限公司网站。公司技术团队为您免费提供Hengstler编码器的选型、安装、调试、保养等技术指导服务，尽量避免企业因为编码器技术人员的短缺带来的损失，采取“线上+线下”服务的服务形式，帮助企业解决技术难题。
