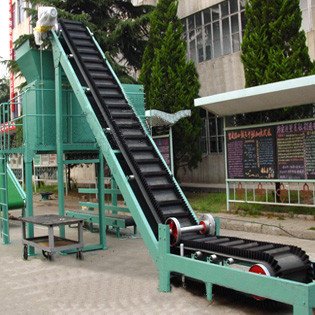

大倾角皮带输送机（档边带式输送机）概述：

大倾角皮带输送机其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式"裙边"，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。挡边带式输送机可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m3的各种散状物料。对于输送有特殊要求的物料，如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。大倾角带式输送机是大倾角(或垂直)输送的理想设备。

大倾角皮带输送机的应用范围：

大倾角皮带输送机广泛用于煤炭、冶金、建筑、粮食、化工、电力等部门。大倾角皮带输送机既具有诚亿带式输送机结构简单、运行可靠，维修方便等优点，又具有可大倾角(90度垂直)输送、结构紧凑、占地少等特点，输送倾角为0°～90°范围内， 大垂直输送物料粒度为400mm。

(1)、大倾角皮带输送机为一般用途的散状物料连续输送设备，但采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角及垂直90°输送。

(2)、大倾角皮带输送机可用于煤碳、化工、冶金、电力、轻工、粮食、港口等行业，在工作环境温度为-15℃～＋40℃的范围内输送堆积比重为0.5?.2t／m3的各种散状物料。

(3)、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。

(4)、输送倾角为0°～90°范围内， 大垂直输送物料粒度为400mm。

大倾角皮带输送机布置形式:

为获得较好的受料和卸料条件，本机采用"Z"形布置形式。即设有上水平段、下水平段和倾斜段,并在下水平段受料,在上水平段卸料。上水平段与倾斜段之间采用凸弧形段机架连接,下水平段与倾斜段之间采用凹弧段机架相连以实现输送带的圆滑过渡。

1.上水平段：为了适应不同的卸料高度的要求,头架分为低头架,中式头架和高式头架。并与之相应,在上水平段分别配用低式凸弧段机架和低式中机架支腿,中式凸弧段机架和中式中间架支腿, 高式凸弧段机架和高式中间架支腿。

2.倾斜段：无论上水平段采用的是低式、中式、或是高式中间架支腿,倾斜段均采用低式中间架支腿。当输送机倾角猕R45°时,推荐采用Ⅱ型低式中间架支腿。

3.下水平段：下水平段采用低式中间架支腿。
