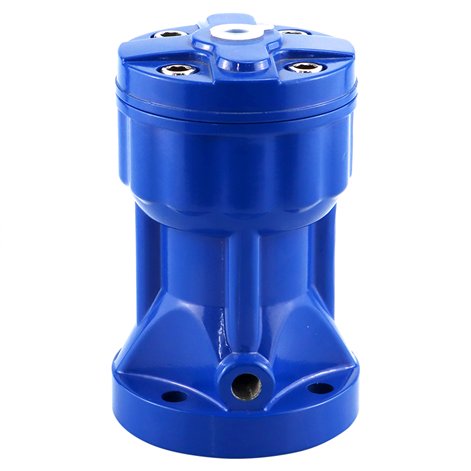

空气锤的工作原理:
在气动敲击锤(自动震击器)没有通入压缩空气(3Kg/cm 以上)的状态下,磁性活塞①借助强磁力贴紧固定在基板②上。三通电磁阀通电时,压缩空气流入气锤本体,本体内的压力增高,当大于磁力时,磁性活塞①高速脱离基板②,由于强磁力的反作用力产生很强的反击力。高速落下的磁性活塞撞击基板,其冲击力传给料仓,并且用强的冲击力击落附着的粉尘。三通电磁阀停止通电时气锤本体内的压缩空气通过三通电磁阀排出,于是借助返回弹簧④将磁性活塞①缓慢上升再靠近基板②,通过磁力密接在基板上回复到初始状态。这样,一个冲击行程就完成。通过调节电气控制箱里的气锤控制仪,可以减少或加大敲击间隔时间和敲击时间。
空气锤的特点及适用范围:
磁力冲击大、落粉效果好
耗气量少,运行成本低,节能效果好
敲击间隔时间可调整
质量可靠、故障率低
结构简单、拆卸方便
外观设计新颖、别致
活塞耐冲击(可订制防爆)
广泛适用于农药、医药、化工、水泥、染料、颜料、食品、电子、建材、矿产、环保等行业,是粉体加工生产线有力的辅助。
空气锤的选型标准:
气动敲击锤(自动震击器)的选定如图所示,大致以60度的圆锥料斗作为基准,根据直径(D)和圆锥部分的板厚(t),由图来选定气动敲击锤的型号和台数。例如设料斗直径(D)是1500mm,板厚(t)是3mm, 由图可知选择60型,台数为2台.并且有时因料斗的形状(角锥、圆锥)及其中的粉体的物性、 状态等不同,略有差异。
空气锤的技术参数:
型号 | 使用压力 MPa | 空气消耗量 L/回 | 冲击能量 N.M | 垂体净重 |
SH-30 | 0.3~0.7 | 0.028 | 1.5 | 1.1kg |
SH-40 | 0.3~0.7 | 0.080 | 3.0 | 1.8kg |
SH-60 | 0.3~0.7 | 0.228 | 8.5 | 5.3kg |
SH-80 | 0.4~0.8 | 0.455 | 20.0 | 11kg |
