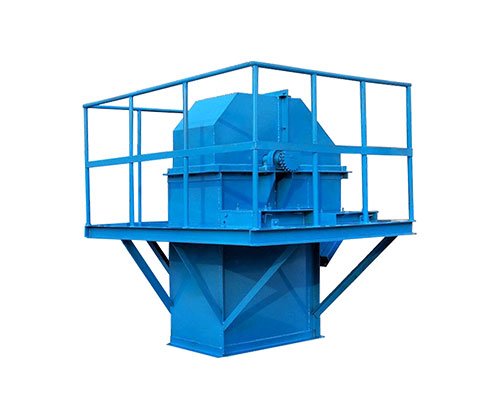

环链斗式提升机(TH型)主要适用于输送粉状、粒状、小块状的低磨琢性物料，如:煤、水泥、碎石、砂子、化肥、粮食等温度不超过250℃的物料。同盘提升机具有输送量大，提升高度高，运行平稳可靠，使用寿命长等显著优点。

环链斗式提升机(TH型)备有二种料斗:ZH型(中深斗)一般适用干输送湿的，易结块，较难抛出的物料，如湿砂，型砂、化肥，碱肥

碱粉等。SH型(深斗)一般适用干输送干爆的，松散易干抛出的物料，如水泥，碎石，煤块等。TH系列环链斗式提升机传动装置有二种形

式，分别配有ZJ型减速器和ZO型减速器。ZJ型轴装减速器直接套装在主轴轴头上，省去了传动平台，联轴器等，使结构紧凑;重量轻而目内部带有异型辊逆止器，逆止可靠，该减速器噪声低，运转平稳，并随主轴浮动，可消除安装应九。本机*大输送量365m3/h,*大提升高度为50m。

环链斗式提升机(TH型斗式提升机)产品概述:

TH系列环链斗式提升机适用干输送粉状，粒状及小块状的无磨琢及磨琢性小的物料 的垂直输送。TH型环链式斗式提升机是一种圆环链

斗式提升机，，采用混合式或重力卸料，挖取式装料。TH型环链式斗式提升机适用干输送堆积密度小于1.5t/m³易干掏取的粉状，粒状、小

块状的底磨琢性物料 ，物料温度在250℃以下。如:煤，水泥，碎石、砂子、化肥，粮食等。 TH型环链斗式提升机主要特点:

1、维护方便，寿命长，结构刚性强;

2、输送物料的温度*高可达250℃，提升高度运行平稳可靠，噪音小且维护方便;

3、中间节具有单通道和双通道两种形式，改进机型的提升输送量比普通机型提高30%以上，

4，提升机环链采用合金钢锻造，并经渗碳淬火处理，具有极高的抗拉强度和耐磨性能

TH型斗式提升机，环链斗式提升机系列产品的安装要求:

1、环链斗式提升机尾部区段的支撑面，必须保证坐落在基础的水平面上。

2，环链斗式提升机的头部驱动轴和屋部张紧轴应在同一垂直平面内，并目两轴心线均应与水平面平行。

3.中间箱体机壳的法兰连接处，不得有明显的错位现象:法兰间可垫入石棉垫或防水粗帆布，以保证其密封性。

4、环链斗式提升机的屋部区段，中间箱体机壳和头部区段的中心线应在同一垂直线上，其垂直度偏差在1m长度上不允许超过1mm，总高的累积偏差不允许超过8mm，

5、环链斗式提升机的料斗在牵引件链条上的位置必须安装正确，并紧固可靠;在运行过程中，不应有偏斜和碰撞箱体机壳的现象发生

6、提升机尾箱的螺旋拉紧装詈调整好后，应使牵引构件具有均匀的，正常运行所必需的张紧力。为了使在运行中有足够的拉紧行程，余下的拉紧行程应不少于全行程的50%。

7、减速机高速轴的轴线与电机的轴线应相互平行:低速轴的轴线与斗式提升机驱动轴的轴线应在同一水平线上，其较大平行偏移量不得超过0.2mm，较大轴线交角不得超过40。

8，环链斗式提升机应安装起吊设备，起重量不小于2t。起重机的轨底与驱动中心线的距离一般为2~2.2m.

9、环链斗式提升机的中部应有防止偏移的中间支撑装置。支撑点的间距不大于8m。上面的支撑点应尽量靠近头部.
