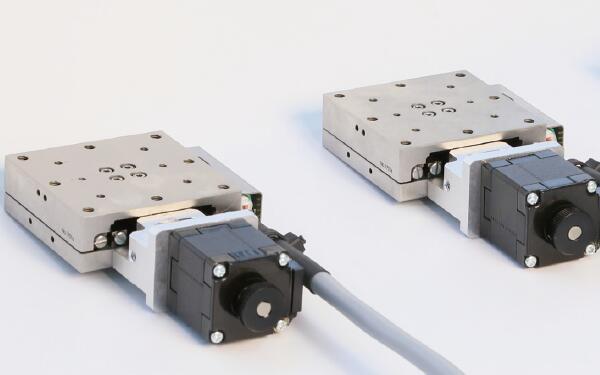

RS系列一体化导轨电动滑台（工业）
说明：
RS 系列产品是北京卓立汉光仪器有限公司为解决小尺寸（尤其是超薄尺寸）、高重复使用频率、高精度等情况专门设计的R 型一体化导轨电动滑台。该系列产品主体材料采用SUS440 不锈钢，具有非常优秀的刚性和耐腐蚀能力。R 型一体化导轨不但可以做到超薄尺寸，而且强度高、负载能力强、耐用性好，使该系列产品具有较高的运动精度。驱动机构采用进口滚珠丝杠（1mm 导程），标配二相步进电机（日本品牌），可提供较高的分辨率和定位精度。该系列产品非常适合集成在对空间、尺寸、精度要求较高的自动化设备、精密仪器设备中，也比较适合使用在运动范围较小、往复频率高的工业生产线中。
RS系列一体化导轨电动滑台（工业）特点：
l 主体材料为SUS440不锈钢，刚性好、耐腐蚀能力强
l 采用进口小导程滚珠丝杠，标配（进口）二相步进电机
l 采用R型一体化导轨，超薄尺寸、强度高、负载能力强、耐用性好
l 外置三个光电开关（正负限位及零位），采用高柔线缆并实现线缆模组化，维护更方便
型号 | RS15-40 | RS20-60 | |
机械规格 | 行程（mm） | 15 | 20 |
台面尺寸（mm） | 40×40 | 60×60 | |
台面厚度（mm） | 20 | ||
丝杠 | Φ6导程1mm，滚珠丝杠 | ||
导轨 | R型一体化导轨 | ||
主体材料及表面处理 | SUS440不锈钢，本色 | ||
自重（kg） | 0.5 | 0.7 | |
联轴器（外径-孔径1-孔径2）（mm） | 12-3-5 | ||
精度规格 | 分辨率（整步/半步，μm） | 5 / 2.5 | |
**速度（mm/s）* | 10 | ||
单向定位精度（μm） | ＜20 | ||
重复定位精度（μm） | ＜±3 | ||
回程间隙（空转或反转定位精度）（μm） | ＜5 | ||
静态平行度（μm） | ＜40 | ||
运动直线度（μm） | ＜10 | ||
电气规格 | 电机及步距角（°） | 二相28步进，1.8 | |
工作电流（A） | 1.3 | ||
电机保持转矩（mN·m） | 78.5 | ||
电机厂牌及型号 | 信浓，STP-28D1003-0805 | ||
驱动器厂牌及型号（另配） | 鸣志，SR2 | ||
滑台接头 | DB9（针） | ||
滑台接头线缆类型 | 高柔性线缆（德国和柔） | ||
滑台接头线缆长度（m） | 0.2 | ||
原点传感器（外置） | 1个GP1S092HCPI（日本SHARP） | ||
限位传感器（外置） | 2个GP1S092HCPI（日本SHARP） | ||
传感器电源电压 | DC5～24V ±10% | ||
传感器控制输出 | NPN开路集电极输出；DC5～24V 8mA以下 残留电压0.3V以下（负载电流2mA时） | ||
输出逻辑 | 检测（遮光）时：输出晶体管ON（导通） | ||
负载 | 水平负载（kg） | 5 | 8 |
倒置负载（kg） | 2 | 3 | |
竖直负载（kg） | 3 | 4 | |
*注：**速度是在空载情况下，按照步进电机600转/分钟的理论计算速度和实际测试值。
