随着高压直流输电线路的建成,环境安全监测变得愈发重要。“离子流密度”就是其中一项重要监测参数。在线路设计和建设中,需要将这些量控制在合理范围,以满足环境保护要求。
直流导体电晕时,电离形成的离子在电场力的作用下,向空间运动形成离子流。地面单位面积截获的离子流称为离子流密度,单位:nA/m2
目前我国使用的标准为:
DL/T 1089-2008 《直流换流站与线路合成场强、离子流密度测量方法》
DL/T 1008-2008 《±800kV特高压直流线路电磁环境参数限值》
ICD-1离子流密度检测系统,可以让用户轻松,准确的测量直流输电线路下的离子流密度,并严格遵循标准。检测系统由主机、标准1m×1m Wilson平板(可选便携式0.4m×0.4m威尔逊平板)、无线传输模块、操作系统(专用软件+笔记本电脑)四部分组成。
严格遵循标准测量要求
●测量系统具有自动记录功能
●可测量离子流密度大小和极性
●采用平板式双面金属板(Wilson平板)来收集电荷来测量离子流密度,尺寸:1m×1m
●记录间隔时间可根据用户需要选择(*长30s)
●可自动生成测量报告和图表,并保留原始测量数据
●自动给出统计值,符合评价标准
●主机与计算机的连接采用无线发射技术
●高灵敏度主机,可在测量中解决背景干扰
●内置可充电锂电池,为用户提供长久电力
●可选量程范围,为用户提供方便测量选择

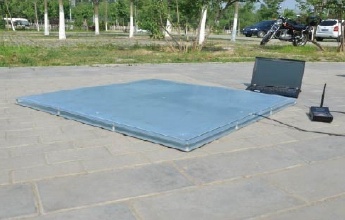

Wilson平板
离子流采集板(威尔逊平板)用于截获空间离子电流。离子流采集板的面积应足够大,使其截获的离子电流较大,易于进行测量。根据国家标准要求采用1m×1m双层金属板。也可采用较小面积的离子流采集板(0.4m×0.4m可选),可以在一定区域布置较多的测量点,这在换流站的测量中尤为重要;
离子流采集板采用双面铝板制作。采集板的上表面包括离子流采集面、绝缘带和屏蔽环。离子流采集板采用了国际**化的比例设计,可使采集板的误差降至*低
软件
通过软件,可直观的看到每个监测点的状态,后台可同时将数据保存下来,通过纵坐标可以轻松分出线路极性;用户还可看到
电晕放电具有随机性,离子流会随机波动。因此,在测量离子流密度时,需要一段连续的测量时间,以便获取足够的数据。离子流密度的连续测量时间应不小于30min,并记录100个数据。
在离子流密度连续测量中,测量数据分散性较大,需要用累计概率的方法进行数据处理(统计值),其方法与处理地面合成场强数据时相同
软件可根据用户需求直接生成报告,并在报告中直接标出统计场强值,用户还可将温湿度、风速等参数直接在软件中输入
参数
类别 参数 网络拓扑 星型 收发器无线信道 16个 收发器发射功率 25dbm 操作系统环境 Windows XP, 2000, NT, 98, 95 锂电池 12小时连续供电 阻抗: 10kΩ 端口: BNC接头 电压补偿: 小于1毫伏 工作温度 -40℃~60℃ 体积: 15 cm x 9 cm x 5.5 cm 重量: 240g |
类别 | 参数 |
测量范围 | 0.001nA/m2 ~ 200nA /m2 |
分辨率 | 0.001 |
准确度 | 2.0% |
数据显示 | E95%、E90%(评价值)、 E80%、E50%(平均值)、 Edef(用户自定义) |
响应时间 | 0.1秒 |
采样时间 | 0.2秒 |
显示刷新 | 1秒 |
屏幕显示 | 大屏幕液晶显示 |
偏移 | <1mV |
无线网络传输距离 | 2000米 |
