微流控动态电阻抗测试系统


简介

此微流控动态电阻抗测试系统，主要由微流体进样泵、微流控电阻抗检测芯片、流量传感器、动态阻抗分析仪和光学显微镜组成，是微流控领域电阻抗检测系统的通用配置方案。

电阻抗测量技术广泛应用于材料科学、生命科学、食品、诊断等领域。基于微流控技术的电阻抗检测，无需对测量对象做标记，也不会侵入到其内部，不会对被测试的对象造成任何破坏，广泛应用于细胞的计数、分选、捕获、分离及鉴别等应用中，此外，还具有样品量较小，易于携带等优点。

规格参数

系统可定制，具体参数需结合搭配确定。

功能图解

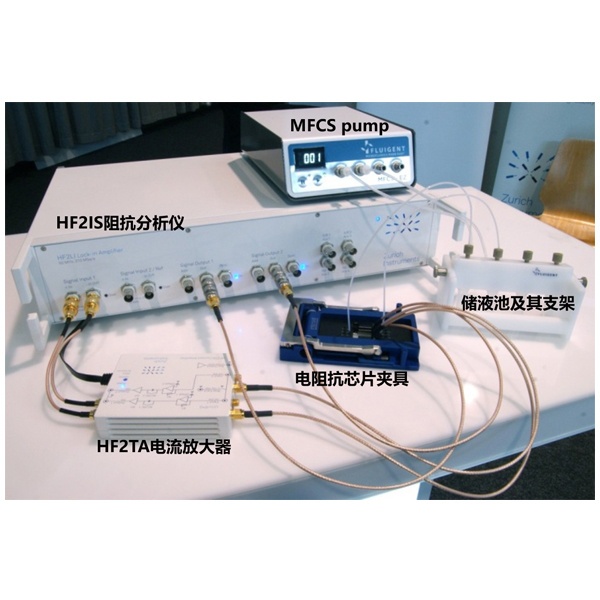

系统组成：主要由微流体进样泵、微流控电阻抗检测芯片、流量传感器、动态阻抗分析仪和光学显微镜组成。

电阻抗测试原理：微流体进样泵将需要测试的样品泵入电阻抗测试芯片中，动态阻抗分析仪对两对电极同时施加一个交流信号，芯片通道内的电极之间会产生电场。当粒子或者细胞经过电极对之间的间隙时，电场会受到扰动而产生电流的变化，电流再经放大器进行放大并转换为差分电压信号，动态阻抗分析仪对电压信号进行测量分析，记录数据并保存，分析数据即完成电阻抗的测试。

电阻抗测试原理：微流体进样泵将需要测试的样品泵入电阻抗测试芯片中，动态阻抗分析仪对两对电极同时施加一个交流信号，芯片通道内的电极之间会产生电场。当粒子或者细胞经过电极对之间的间隙时，电场会受到扰动而产生电流的变化，电流再经放大器进行放大并转换为差分电压信号，动态阻抗分析仪对电压信号进行测量分析，记录数据并保存，分析数据即完成电阻抗的测试。

微流控电阻抗测试芯片：目前，电阻抗检测芯片常见的是PDMS-玻璃芯片、玻璃-玻璃芯片。

（1）十”字交叉型微液滴检测芯片：芯片的“十”字交叉处可快速产生微滴，微滴的生成频率可通过电阻抗检测技术进行实时计数，通过电阻抗检测，可分析出液滴尺寸。此芯片可用于多种微滴的制备与检测。

（2）溶液混合检测芯片：将两种或多种溶液同时或按先后顺序注入芯片通道，通过电阻抗检测技术测量溶液的阻抗变化，从而间接判断不同种溶液的扩散性或化学反应程度。此芯片主要用于研究两种或多种不同溶液间的扩散程度及化学反应过程等。

（3）介电谱测量检测芯片：将不同性质的液体或同种性质的液体注入芯片通道，通过电阻抗测量技术测量溶液的介电谱，通过介电常数的变化来研究溶液或粒子等的化学性质的变化。此芯片可用于生物细胞（红细胞、酵母细胞、大肠杆菌、藻细胞等）悬浮液、生物组织（或生物大分子）溶液以及表面活性剂胶束体系等的测量

（4）玻璃电阻抗检测芯片：玻璃芯片具有非常好的透光性，有利于观察芯片通道结构，因此，玻璃电阻抗检测芯片常被应用于细胞鉴别与计数、微生物种群鉴别、血液检测等方面。

动态阻抗分析仪及其配套软件：通过配套软件，可直接观察波形变化。

倒置显微镜：在对芯片上反应或流体状态进行观察时，为避免显微镜对芯片上导管造成阻挡或其它影响，我们推荐使用倒置显微镜。

应用系统

材料科学

生命科学

食品

疾病诊断

细胞计数

微生物检测

疾病临床检测与诊断
