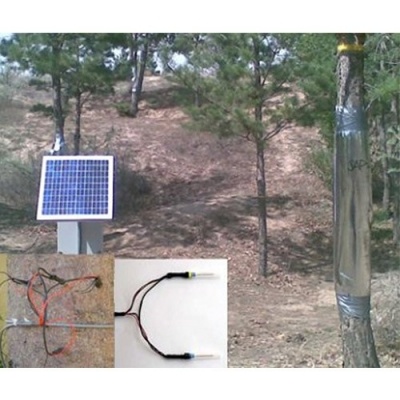

PE-SF08 植物插针茎流（液流）系统

名称：植物插针茎流（液流）系统型号：PE-SF08 产地：德国

系统介绍：

采用热扩散式探针法原理测量液流以获得植物的耗水量。由于通常只加热升高1℃～5℃，因而对作物无害。热扩散式探针法原理被科学证明对绝大部分作物和许多树种有效。液流探头无须标定，可直接通过能量平衡和植物液体流动的热对流速率测量液流通量。

本系统传感器有两针和四针两种规格。两针系统为Granier设计系统，但只考虑热量的垂直传递，存在一定的误差；四针系统在Granier设计基础上改进，考虑到热量不止会被树干液流垂直向上带走，同样会沿着水平方向扩散，多了两个左右参比探针，可以排除水平方向热量传播的误差，可直接测量得到液流零点，消除茎秆纵向温度梯度，使精度大大提高。

工作原理：

热扩散式探针法原理：恒定供热给插入树干边材的探针，由于液流向上的运输作用，理想状态下，被液流带走的热量应等于供给的热量，通过对比参比探针的温差电势，可得出实时茎流。

特点:

**测量，不需要校准

多种规格传感器，适合测量各种直径大小的植物

适合测量多种植物茎杆，且对植物无伤害

系统组成：

数据采集器：CR1000 数据采集器

基本输入：8个差分模拟通道

探头容量：标准配置可连接8 个SF两针茎流传感器，可扩展到256个。

电压调节：CCS恒压供电模块。

基本存储器：4M，小时数据可存储1年

数据传输：9针 Male RS-232串行电缆，USB-RS232转接器（可选）

技术参数：

CR1000数据采集器		图片
**采样频率	100Hz
模拟通道	8个差分通道（16个单端通道）
脉冲通道	2个
控制输出	8个
激发通道	3个电压通道
其他端口	4个SDI-12或4个RS232（与8个控制输出接口共用）
数据通信端口	1个CS I/O；1个RS-232；1个平行外围设备
信号输入范围	±5000mV
A/D转换精度	13位模拟/数字转换
测量分辨率	0.33 μV
测量精度	±（读数*0.06%+偏移量），0~40℃
内置存储空间	4M
供电电压	9.6~16VDC
功耗	睡眠模式：0.6mA，1Hz采集频率：4.2mA
尺寸	23.9×10.2×6.1cm
工作温度	-25~50℃；-55~85℃（扩展）

AM16/32B模拟通道扩展版		图片
激发时间	20ms
开关电流	500mA
系统供电	11.3~16 Vdc （-25~50℃）；11.8~16 Vdc（-55~85℃）
系统功耗	<210μA（静止状态）；6mA（激活状态）
尺寸	0.2cm x 23.9cmx 4.6 cm
工作温度	-25~50℃；-55~85℃（扩展）

2针SF-G型探针茎流（液流）传感器		图片
针长	直径1.5毫米，长度 33，43，63毫米（针长可定做）
针数	2针
加热区域	针顶部20mm区域
适用树干直径	大于2厘米
电源	1个CCS可供应1到3传感器，消耗1瓦（12伏x84毫安）
线缆长度	5米，可延长至20米
输出信号	100μV to 800 μV DC
占用通道	1个差分

4针SF-L型探针茎流（液流）传感器		图片
针长	直径1.5毫米，长度 33，43，63毫米（针长可定做）
传感器	茎流传感器是改进的Granier传感器，有4个针，其两根辅助针可以抵消土壤温度差异造成的误差，提高测量精度。
加热区域	针顶部20mm区域
适用树干直径	大于15厘米
线缆长度	5米，可延长至20米
输出信号	100μV to 1000 μV DC
电源	1个CCS可供应1到3传感器，消耗1瓦（12伏x84毫安）
占用通道	3个差分
