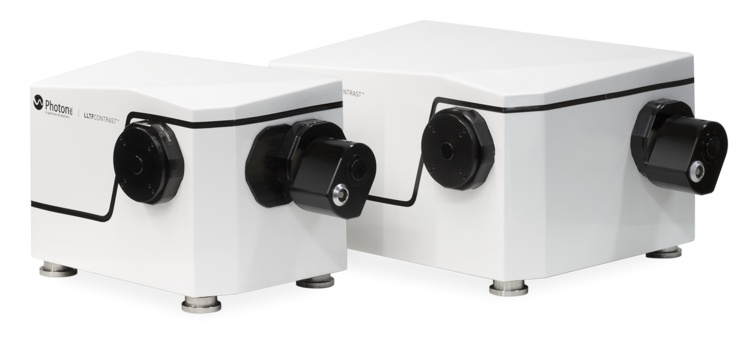

可调谐光学滤波器(LLTF)是一种基于体全息光栅的非色散可调谐带通滤波器。它提供了业界**的信号通量,其独特之处在于它能够将超高光密度(> OD6)与出色的波段外外抑制性能与广泛的可调谐性结合在一起。单个滤光片可以在400 nm至1000 nm(VIS)或1000 nm至2300 nm(SWIR)的范围内进行调谐,带宽(FWHM)分别<2.5 nm和<5 nm。还提供定制和扩展的光谱范围(高达2500nm)和带宽(亚纳米)。Photon etc. 的LLTF可以与超连续激光耦合,以提供可调谐激光源(TLS);LLTF与任何VIS-NIR宽带光源兼容,并针对Fianium、NKT Photonics和Leukos的超连续谱光源进行了优化。
我们独特的光学滤波技术提供了****的效率和波段外抑制,是荧光和拉曼光谱中可调谐激发源的理想选择。
产品特点:
· 效率高达60%
· 波段外高抑制
· 宽调谐范围
· 自由空间或光纤耦合
· 软件操作简单,便于使用
· 输入功率高达20W
· 提供选件和配件
产品应用:
· 荧光光谱
· 拉曼光谱
· 宽谱光源波长选择
产品参数:
CONTRAST VIS | CONTRAST SWIR | CONTRAST EXT-IV | CONTRAST X | |
光谱范围(也可提供扩展和缩小的光谱范围**) | 400 - 1000 nm | 1000 - 2300 nm(2500 nm 可选) | 400 - 2300 nm(2500 nm 可选) | X代表自定义光谱范围 |
带宽(FWHM)*** | 1.0 nm - 2.5 nm | 2.0 nm - 5 nm | ≤ 2.5 (<1000 nm)≤ 5.0 (>1000 nm) | 高分辨率: 0.15nm-0.9nm |
带外抑制**** | < -60 dB @ ± 40 nm | < -60 dB @ ± 80 nm(测量值高达 1.7 μm) | < -60 dB @ ± 80 nm(测量值高达 1.7 μm) | 取决于带宽 |
**输入平均功率 HP4: 高达 4W HP8: 高达 8W HP20: 高达 20W | HP8, HP20 | HP8, HP20 | HP8, HP20 | HP4 |
峰值效率 | 一般在65%左右 | |||
光密度 (OD) | > OD6 ( 1064 nm) | TBD | ||
损伤阈值 | < 5 GW/cm2 峰值功率 @ 1064 nm, 8 ns | |||
输入孔径 | 5 mm | |||
输入光束发散要求 | < 1 mrad | |||
波长相对精度 | FWHM / 8 | |||
指向稳定性 | 距过滤器1 m处的侧向位移<1mm | |||
扫描速度(多步骤) | 35 ms 稳定时间,步进 0.1 nm, 45 ms 稳定时间,步进 0.2 nm, 55 ms稳定时间,步进 1 nm, 60 ms稳定时间,步进 2 nm, 65 ms 稳定时间,步进 5 nm, 70 ms稳定时间,步进 10 nm, | |||
操作系统 (OS) | Windows 8 (64 bits) Windows 10(64 bits) | |||
软件 | 包含PHySpec™ (提供SDK ) | |||
电脑接口 | USB 2.0 (兼容 1.1) | |||
尺寸(长×宽×高) | 9'' x 6.3'' x 6.7'' (23 x 16 x 17) cm | 11.8'' x 9.1'' x 6.7'' (30 x 23 x 17.4) cm | 9'' x 6.3'' x 6.7'' (23 x 16 x 17) cm | |
工作温度 | 10 to 40°C | |||
储存温度 | 0 to 50°C | |||
电源 | 100 - 240 V, 50 - 60 Hz | |||
配件 | ||||
增强型SWIR | N/A | *高达 2500 nm | ||
光纤输入/输出 | X-Y-Z平移调整允许耦合优化 | |||
谐波滤波器 | 阻挡来自400-500 nm区域的谐波 | 阻挡来自500-1000 nm和/或1000-1150 nm区域的谐波 | 阻挡来自400-500和/或500-850和/或850-1150 nm区域的谐波 | 根据光谱范围选择滤光片 |
校准工具包(自由空间) | 在自由空间(输入/输出)配置中,校准工具包允许用户快速找到正确的校准 | |||
提供扩展和缩小的光谱范围 | 例如:500-2000 nm,400-1700 nm,500-900 nm,500-650 nm,650-1000 nm,1000-1700 nm,1700-2300 nm等。 | |||
注意: Photon etc. 保留随时更改产品设计和规格的权利,恕不另行通知。 如果输入光束的发散度不超过1 mrad,则有效。 为了在自由空间配置中达到此规格,需要将滤镜与Photon Etc.的背景抑制器附件耦合。有关详细信息,请与我们联系。 |
