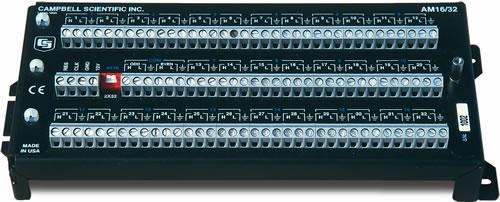

AM16/32B通道扩展板

AM16/32B扩展板增加了数据采集器可以测量的传感器的数量。AM16/32B可以通过4个复用端口（COM）顺序地切换测量16组4线制的传感器（共64线）。另外，用手动转换开关可以把AM16/32B切换到2线模式，来顺序测量32组2线制传感器（总数同样为64线）。

一般来说，单个数据采集器*多可接6个扩展板，扩展板可兼容的传感器类型包括热敏电阻、电位计、测压元件、张力计、振弦式传感器、土壤体积含水量传感器以及土壤水势模块（热电偶的测量建议用AM25T）。在大多数的应用中，数据采集器使用的密封可充电源可为系统提供足够的供电保障；在不是很频繁地使用扩展板的情况下，数据采集器可以使用碱性电池供电。AM16/32B的电源主要从数据采集器提供；不过，也可以为扩展板提供一个独立的电源，此时它与数据采集器的电源需要共地。

【主要特点】

?多达32个需要2线的单端或者差分传感器（如热敏电阻，半桥）

?多达16个需要4线的单端或者差分传感器（如全桥，4线半桥）

?多达48个半桥测量（假设共用激发且桥臂配在数据采集器上）

?多达48个CS616土壤体积含水量传感器（假设共用激发）

?多达32个振弦式传感器（若含温度则*多为16个），需使用一个CR800、CR850、CR1000或CR3000数

据采集器和一个AVW1、AVW4、或AVW100振弦式接口的组合多达32个石膏块式土壤水势传感器（223或253）；AM16/32B不需要隔直流电容，显著地降低了传感器成本。

【主要性能】

?供电：11.3~16 Vdc （-25~50℃）；11.8~16 Vdc（-55~85℃）

?功耗：<210微安（静止状态）；激活状态一般6毫安

?继电器**激发时间：20毫秒

?**开关电流：500毫安；开关电流大于30毫安（偶尔的50毫安可以）会降低低电压信号的适应性

?工作环境：-25~50℃（标准），-55~ 85℃（低温扩展）；0~95% RH

?尺寸：10.2 x 23.9 x 4.6 cm

?重量：0.7 kg
