1.型号及名称

1.1名称

1.2型号

三箱体高低温冲击试验箱

HS/TCS系列

2.适用及限制说明

2.1试品限制

A)易燃、爆炸、易挥发性物质试样的试验及储存。

B)腐蚀性物质试样的试验及储存生物试样的试验或储存。

C)强电磁发射源试样的试验及储存。

3.容积和尺寸

3.1测试区容积

容积大小可以根据客户要求定制

4.性能

测试条件

设备摆放空间温度23℃，设备空载时。

高低温冲击温度

低温：-10/-20℃/-40三个档次，高温160℃。

高温箱预热温度范围

常温~200℃

低温箱预冷温度范围

-45℃

温度波动度

±0.5℃

温度均匀度

3℃

温度偏差

2℃

高温箱升温时间

常温至200℃40分钟。

低温箱降温时间

常温至-45℃90分钟。

温度恢复时间

5分钟 （**到达设定值的时间。）70℃到-10℃，以及-10℃到70℃，3分钟内恢复。

参照试验标准

1．GB/T 2423.1-2001试验A：低温试验方法；

2．GB/T 2423.2-2001试验B：高温试验方法；

3．GB/T2423.22-2002试验N:温度变化试验方法

4. GJB/150.3-1986高温试验

5. GJB/150.4-1986低温试验

6. GJB/150.5-1986温度冲击试验

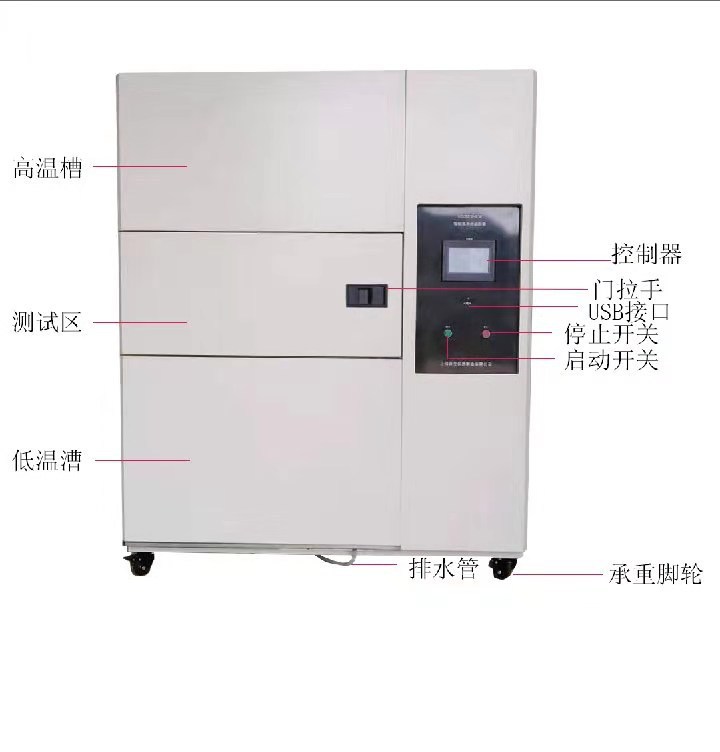

5.结构及材料外箱冷轧钢板酸洗后，高温静电喷塑，呈橘纹式威图白。内箱SUS304不锈钢板.保温层硬质聚胺脂发泡及玻璃棉。箱门试验箱单开门。观察门上设有中空导热除霜玻璃观察窗及LED照明灯。密封优质发泡硅胶密封条。切换阀门A、分为高温槽，低温槽，测试槽。高低温槽用做能量储备，测试槽是用户使用实验区。B、高低温槽与测试槽间有阀门相隔，冲击时自动打开相应阀门。C、有独立换气阀门，在排气（常温恢复）时动作引入环境空气。

6.送风测温系统送风特点由试验箱从右向左水平送风循环马达苏恒静音电机。风轮多翼离心式循环风扇，耐高低温铝合金叶片。传感器T型热电偶传感器。

7.冷冻系统制冷方式机械式压缩，复叠制冷。压缩机法国泰康全封闭制冷压缩机，复叠制冷。制冷剂非氟环保HFC R404A+R23冷凝器风冷冷凝器，微光电机。蒸发器高效多段式铝合金翅片蒸发器（翅片加厚型）油分离器艾默生膨胀阀丹佛斯热力膨胀阀电磁阀卡斯特电磁阀视液镜丹佛斯系统特点：

a、依不同工况自动切换制冷系统流量，恒定段切断多余系统保持实现节能运行。

b、降温控制：多级蒸发器组合，可获得更均匀及高效的冷量交换效率及制冷输出。

c、流量控制由各自匹配的热力膨胀阀自动调整;

d、不同温段冲击：由多级蒸发器结构相应切断，控制蒸发面积与制冷量膨胀阀匹配，使用制冷系统输出合理减少加热器中和的输出量，达到恒定节能。

8.加热系统加热管鳍片式镍铬合金电热管，陶瓷支架固定安装。控制方式由控制器输出信号，通过SSR固态继电器实现高精度无触点开关控制。

9.控制器及控制电路---采用触摸屏程序控制器控制方式高精度触摸屏输入方式。显示7寸彩色液晶显示屏入力3组输入，支持PT100，热电偶T，K，E等精度0.1高精度采样操作模式程序运转模式.输出方式PID+SSR/SCR自动正逆双向同步输出.故障具备故障报警输出，人性化提示故障原因及排除方法软件功能1.温度曲线:内置记录程序，控制器记忆体可存储24H运行300天.可方便自动生成温度曲线文件，并转存为XLS表格;2.外留USB口:可直接连接打印机，实现本地数据由线打印，由USB口可用U盘轻松进行历史曲线等数据导出。控制电路要元器件控制线路主要零部件（指示灯，按钮开关，继电器，断路器，交流接触器等）均为施耐德品牌元件为主。固态继电器采用固特品牌元件。

10.保护功能 1.测试区双重超温保护2.附有无熔丝保护开关3.加热器漏电保护开关4.压缩机过载过热5.压缩机高低压保护6.系统过电流保护装置7.控制器自诊定故障并显示

11.其它部件11.1标配1.试品架2套2.直径50MM测试孔软塞一套3.操作说明书保养手册4.箱体底部承重滑轮一套。

12.使用条件 1.环境温度: 5℃-20℃，且设备四周通风良好，无温度堆积。2.相对湿度: ≤85%RH;3.大气压力：80kPa~106kPa4.周围无强烈振动5.电源电压:5.1接电源380V AC(±10%)，三相线+保护地线，接地电阻≤4Ω;6.频率: 50±0.5Hz7.环境空气质量要求：不含高浓度粉尘及易燃.易爆气体或粉尘，附近没有强电磁辐射源.8.箱内不能放置含有易燃﹑易爆或会产生挥发﹑腐蚀性气体的物品进行试验或存储9．试品放置要求：试品总体积不大于箱内容积的2/5，箱内每层水平面放置面积不大于截面积的2/5。否则可能严重影响试验箱性能或不能正常工作。

13.售后服务 1.上门提供设备的安装及新机调试，培训工作。2.整机保修期:一年.3.完整的维修服务团队，提供*迅速及专业的维修服务。(维修2小时内回复，24小时派出服务人员。)14.设备执行及验收标准 依相关国标指示的方法，参照双方确认的技术协议进行验收。
