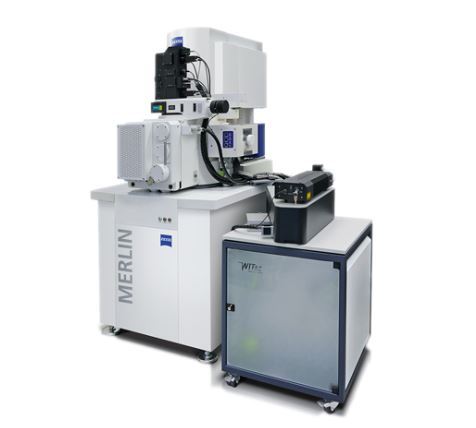

**、仪器名称及型号：RISE型共聚焦拉曼显微镜与SEM联用系统

第二、品牌：德国WITEC公司

第三、产品简介：

RISE是世界首款完全集成的共聚焦拉曼成像系统与扫描电子显微镜的综合测试系统，它将SEM和共聚焦拉曼成像结合在一起。通过RISE显微镜，可以将超微结构表面特性与分子化合物信息关联起来。

RISE显微镜将SEM和alpha300共聚焦拉曼成像显微镜的所有功能都融于一台仪器中:

?在拉曼和 SEM 测量之间快速、简便切换

?自动将样品从一个测量位置移动另一个位置

?集成化软件界面，方便用户进行测量控制

?测量结果关联与图像叠加

?独立的SEM 和拉曼成像性能产品主要特性：拉曼性能请参考Alpha300R型共聚焦拉曼显微镜的介绍，SEM部分，我司合作伙伴是Zeiss 电镜与Tescan电镜两个厂家。

第四、联用技术简介：

利用 RISE 显微镜，先测量SEM的测量时只需将样品在 SEM 真空室内从一个测量位置自动转移到另一个位置，从而简化了工作流程，大大提高了仪器的易用性。

第五、产品特色

?在拉曼光谱和扫描电镜之间快速方便的转换

?拉曼光谱成像：每个样品点都能获取完整的拉曼光谱

?2D和3D成像模式：平面（x-y方向）和深度扫描（z方向）

?极好的衍射极限横向分辨率：200-300nm

?SEM 和拉曼成像互不影响共聚焦拉曼成像

?更高的共焦拉曼成像速度、灵敏度和分辨率

?优异的深度分辨率适合三维图像生成和深度分析

?**灵敏度和**分辨率的光谱系统

?超快拉曼成像选项，每张光谱0.76毫秒的采集时间

?非破坏性成像技术，无需对样品进行染色

第六、应用实例

仓鼠脑组织切片的拉曼-SEM叠加图像。彩色编码的拉曼图像：绿色：脑白质；红色：脑灰质；扫描范围:100 x 100 μm，300 x 300 像素 = 90，000光谱，每光谱测量时间50 ms。

砷化镓 (GaAs) 样品的拉曼-SEM叠加图像。

彩色编码的拉曼图像：黄色：金基底；红色：GaAs；蓝色：生产残留物；扫描范围:50 x 50μm，300 x 300像素= 90，000光谱，每光谱测量时间34ms。

PMMA-PS 共混聚合物的拉曼-SEM叠加图像。 彩色编码的拉曼图像：绿色：聚苯乙烯；红色：聚甲基丙烯酸甲酯。

RISE 显微镜与地质样品的 EDX 同区域对应分析。左：叠加的 SEM-EDX 图像：可以区分三种不同元素组（橙色：Si、O；紫色：Si、Al、Fe、Ca；绿色：Na）。中间：同一样品区的拉曼-SEM叠加图像，呈现分子化合物的空间分布。右：相应的拉曼光谱。红色：绿帘石；绿色：石英；棕色：斜长石（钠长石）；额外其他分子化合物。

第六、应用领域

该仪器广泛用于材料科学、薄膜与聚合物研究、生命科学、半导体研究、晶体研究、制药科学，化学，地质学，物理学。
