对照明设计和效果的要求越来越苛刻，对光源（LED及各种点光源）及灯具发光参数的测试提出了更高的要求。全面、准确的表征光源变得越来越重要。 - 保证照明设计的准确性
- 开发光源、灯具的仿真模拟
- 为客户提供准确的数据，以制作产品说明
RIGO 801 系列CCD性近场分布式光度计就是为满足这种要求而设计制造的，同传统的分布式光度计只能得到远场的空间光强分布相比，RIGO 801可以得到四维的空间光分布数据，及近场的Ray Data，并可计算得到任意距离的远场光强或照度分布数据！ Ray Data对于照明设计的重要意义Ray Data是表征光源发光特性的重要参数，是指光源表面上的任意点的光强空间分布，是对光源光强分布的四维描述。Ray Data 是照明设计的必要数据，是使用几何光学光路追迹进行仿真模拟的基础。然而通常设计用的Ray Data 数据是根据远场分布式光度计得到的结果经模拟得到的，不是真正的 Ray Data，并不能达到仿真的真实效果 。 |
| | | LED近场Ray Data 测试结果 | 使用Ray Data轻松开发灯具反射器 |
|
| 近场的Ray Data 数据可以很容易的得到任意距离的远场光强或照度分布 |
|
|

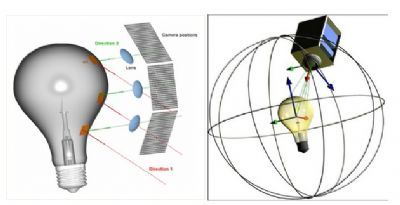

RIGO 801 近场分布式光度计的原理RIGO801 分布式光度计，利用图像解析的CCD测量技术，CCD围绕光源做球形扫描测试(球的半径由相机的张角决定)，得到光强分布（LID）和光线分布(Ray Data)参数，是一种近场测试方法，而传统的分布式光度计只能得到模拟的Ray Data 数据。 |
测试数据及特点：- 准确测量光源的光强分布（LID）Luminous intensity distributions (LID)
- Ray data 数据可以输出各种通用格式(e.g. ASAP， SPEOS， LucidShape， LightTools， Zemax， SimuLux)
- Processing and archiving of the LVK data in a photometric database (LumCAT)
- 占用空间小，节省试验空间
- 多功能型：还可对灯丝、放光电弧、眩光系数等进行测试（参看LMK影像式亮度、色度测试仪器系列）
|
产品型号、规格| 被测光源类型 | 光源尺寸 | 需要空间 |
|---|
| LED 及小型灯泡 电光源 | Sphere with D = 0.2 .. 120 mm | LxWxH = 600 x 600 x 800 mm³ | | 一般电光源和小型灯具 | Sphere with D = 2 ...300 mm | LxWxH = 1300 x 1300 x 1900 mm³ | | 大型灯具 (根据客户要求) | ≤ Sphere with D = 2000 mm | ≤ 4000 x 4000 x 4900 mm³ |
|
技术数据：| Type of the goniophotometer | Image-resolving according to Prof. Riemann |
|---|
| Dimensions | Appr. 3L*3L*3L， L: max. luminaire/lamp dimension |
|---|
| Min. distance between the C-layers | 0.1° |
|---|
| Min. distance between the radiation angles | 0.1° |
|---|
| Measuring time | Appr. 25 min. for 2.5° x 2.5° |
|---|
| Camera | CCD – digital camera (Kappa)LMK98-2， 13bits， V(l) - filter |
|---|
| Illuminance meter | Digital 18Bit， V(l) – adapted |
|---|
|
