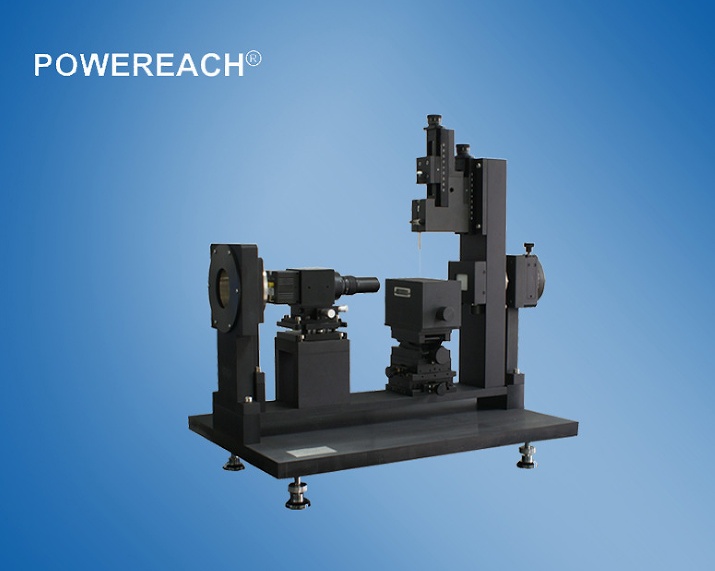

JC2000D5M精密自动型接触角测量仪

众所周知，纳米材料科学与工程已经成为世界性的研究热点，在研究纳米材料的表面改性时，往往要涉及润湿接触角这个概念。所谓接触角是指在一固体水平平面上滴一液滴，固体表面上的固－液－气三相交界点处，其气－液界面和固－液界面两切线把液相夹在其中时所成的角。

JC2000D5M精密自动型接触角测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角， 例如块状材料、纤维材料、纺织材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算表面/界面张力、CMC、液滴形状尺寸、表面自由能。

一、整体指标

1.接触角测量范围：0～180°

2.接触角分辨率：0.01°

3.接触角测值精度：±0.1°

4.表面张力测试方法：悬滴法

5.表面张力测试范围：0～2000mN/m

6.表面张力测试分辨率：0.01mN/m

7.CCD帧率：100帧/秒

8.仪器尺寸及重量：250W×535D×450Hmm 10kg

9.电源：AC220～240V 50HZ

二、硬件指标

（一）样品台及其控制：

1、样品台移动：三维控制，XY行程：手动±50mm 精度：0.1mm Z行程：手动 25mm 精度：0.01mm

2、样品台大小：100*80mm

3、样品台控制：电动360°整体旋转测试平台（软件自动控制），可测接触角、滚动角、前进角和后退角

4、专用夹具：配有织物薄膜类测量专用夹具-织物绷床，及纤维测量专用夹具-纤维支架

5、仪器水平控制：样品台水平控制、镜头水平控制和整机四脚水平

（二）进液系统及其控制：

1、进液系统：双通道高精度自动进样系统（软件自动控制），进样*小精度0.1微升

2、进液器： 50ul～100ul高精度微量进样器1套，超疏水测量装置1套

3、针头： 0.7mm 标准针头、0.14mm 标准针头

4、进样器控制：XY 行程：自动 12.5mm*12.5mm 0.01mm精度

Z行程：自动25mm 0.01mm精度 实现移液及焦距对焦功能

5、进样模式：程序设置进样区域，多点自动按序拍摄，统一分析计算，自动得到数据，一键出结果。

（三）成像系统及其控制：

1、镜头控制：一维俯仰控制

2、镜头：高性能工业连续放大镜头，光学放大 0.7－4.5×连续变倍（仅变倍参数，内置还有放大后置镜）

3、相机系统：进口工业级超低照度CCD系统（专业）

4、相机通讯：帧率100帧/秒

5、背景光：连续可调亮度LED冷光源 ，进口亚克力遮光片技术，发光均匀。

6、七维调整平台

三、软件指标：

1. 接触角分析方法:

6种：量高法、量角法、五点拟合法、插板计算法、悬滴拟合法、自动影像分析法等

2．接触角的连续动态测量：可自动选择对样品在某一段时间内的进行连续自动测量，且以图片和数据两种方式存入数据库系统，以备需要的时候随时导出，连续测量速度可调，*小0.01秒。

3. 接触角数据取得方式：全自动测值和人工修整相结合。按测试，软件自动拍照-查找敏感点-计算接触角值-显示计算结果，整个过程无须人工干预，以降低人为因素影响

4. 接触角量测技术：数学模型拟合与真实液滴外廓实际量测相结合，解决非对称图像测值问题

5. 曲面修正：上凸曲面、下凹曲面、表面粗糙度修正

6. 动/静态接触角测试，可测试前进/后退角/倾斜角和滚动角值

7. 单张拍摄：冻结图像后，可保存为bmp格式的图片；间隔拍摄：1～3600秒间隔时间内任意设置图片帧数；连续抓拍:100帧/秒的速度连续拍摄；视频录制：录制保存为可播放的AVI格式的视频文件。

8. 测量分析软件：自动接触角测量分析软件，左右接触角值分别计算与比较功能，自动求取平均接触角。

9. 强大的数据库管理功能：备份、压缩、导出EXCEL表格，测值以及曲线拟合结果均可保存到导出的图片上，直观明了，保存、查询、调入和打印图文报告等均可

10. 固体表面自由能。计算方法：Fowkes一液法、Owens二液法、LW-AB三液法；计算结果：固体表面自由能及其色散力、极性力。

四、保修：

公司提供安装、调试、操作、维护保养的现场培训，仪器出现问题时在接到用户通知后必须在24小时内回复，需要现场处理时必须在72小时内到现场确认。从验收合格之日起2年内免费保修，终身维护。此条款只适合国内用户。
