一、概况

在石化行业中L PG液化采样器以及WH天然气采样器的使用极其广泛。多年来，采样器的运输、存储、摆放

-直困扰着工程技术人员，尤其是对于具有内插管的采样器使用过程中，采样器的摆放姿态会影响使用，严重的

会影响后续分析仪器的正常使用与使用寿命。

本公司为此生产制造了倾斜式WH013X型采样器支架与垂直式WH013XB型采样器支架。

二、性能特点

1)结构紧凑，倾斜式还具有轻巧便于携带。

2)使用简单方便，无需维护。

3)接地良好，消除静电。

三、技术参数

1)重量: WH013X:2 KG

WH013XB: 6.8 KG

2)尺寸: WH013X: 240x 150 x280 (mm )

WH013XB:250 x 200x 600 ( mm )

3)材质: WH013X: 304

WH013XB:立杆304底座Q235A表面镀铬

4)使用范围: WH013X: 100-2000 (ml )

WH013XB: 250-500 (ml )

注意事项

1)使用前请将采样支架良好接地。

2)垂直式支架使用前要调整高度，并将锁紧螺母锁紧。

四、外形图

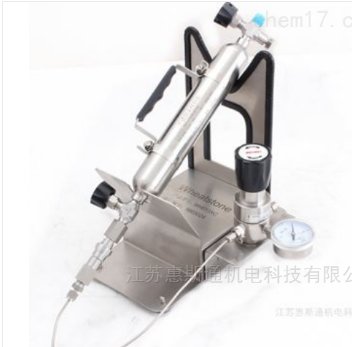

图1倾斜式支架外形图

图2倾斜式支架使用效果图

图3垂直式支架外形图

图4垂直式支架使用效果图
