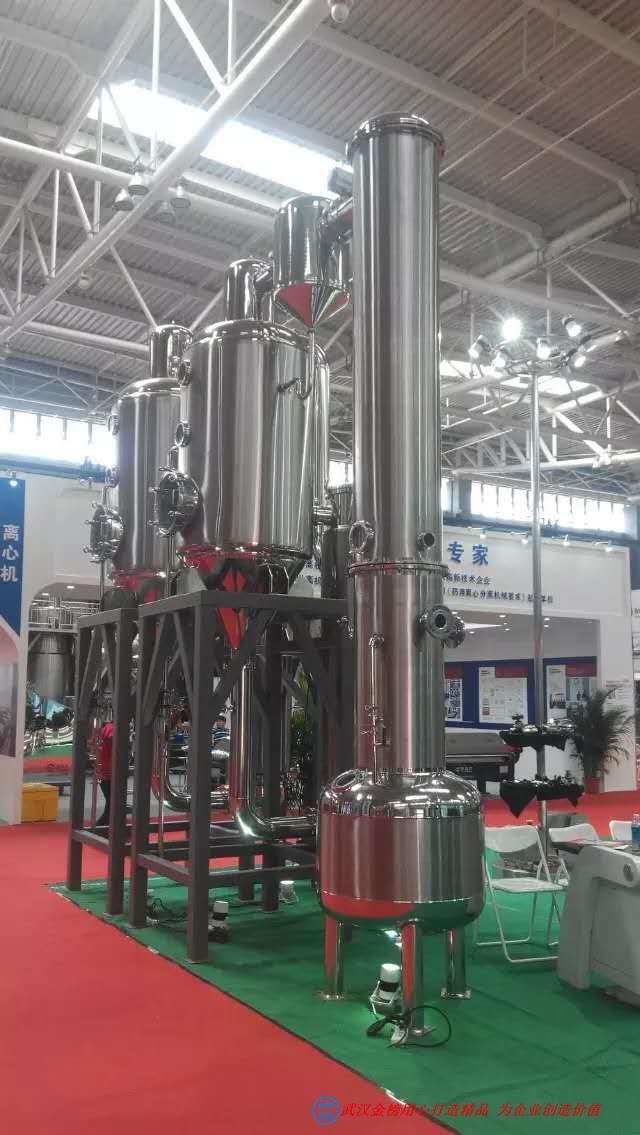

一、二效节能浓缩器产品概述
二效节能浓缩器的第二效相当于一效的冷凝器，一效的二次蒸汽是二效的加热热源。二效浓缩器又称双效蒸发器，全称双效外循环浓缩器，双效外循环真空浓缩器，适用于中药、西药、葡萄糖、淀粉、乳品、化工等物料的浓缩，尤其适用于热敏性物料的低温真空浓缩。双效浓缩器由一效列管加热器、一效蒸发室、二效列管加热器、二效蒸发器、冷凝冷却器、真空溶媒回收罐、（板式换热器、真空缓冲罐）组成。在双效生产时利用一效蒸发室的二次蒸汽供应二效加热室，二效充分利用一效的热量，节省热量，节能环保，省时省力，。
　　二、二效节能浓缩器产品优势
　　(1)节能效益，按SJN-1000型计算，年节约蒸气3500吨左右，节约水9万吨左右，节约电8万度左右，折人民币10-15万元。(与单效对比)
　　(2)本浓缩器采用负压外加热自然型循环式的蒸发方式，蒸发速度快，浓缩比重大，可达1.2-1.35(一般中药浸膏)。
　　(3)本浓缩器采用二效同时蒸发，二次蒸汽得到使用，耗能总量与单效浓缩器相比降低50%，一年的节能费可收回本浓缩器的全部投资。
　　(4)功能操作特点：可回收酒精浓度80%左右;单效、二效、三效可以反复并锅收膏;可以间歇、连续进料。
　　(5)本浓缩器与物料接触部位均采用不锈钢制作，符合GMP要求标准。外形美观。加热器、蒸发器外面均设有保温，保温外用不锈钢薄板制作外壳，表面做镜面或亚光处理。
三、二效节能浓缩器结构构成
二效节能浓缩器由一效加热室、蒸发室、二效加热室、蒸发室、受水器、冷却器等构成，整套设备采用优质不锈 材料。
　　(1)加热室：加热室内部为列管式，双层保温，上下通过喷口弯头连通蒸发室，上部孔盖供清洗列管时用。一效加热室(二)装有蒸汽压力表、安全阀、以确保生产安全。
　　(2)蒸发室：(见图二、四)一、二、蒸发室双层结构，隔热保温、正式设有视镜，供操作者观察料液的蒸发情况，顶端入孔便于更换品种时清洗室内，并设有真空表、温度表，方便观察掌握室内真空主和料液温度。
　　(3)受水器：受水器位于蒸发室下部，由加热室排入的剩余蒸汽和冷凝水经汽水分离器分离，蒸汽由上部管道进入二效加热室或抽入冷却器冷却，冷凝水经管流入下层定期排出。
四，选型参数表
