筛网规格:
-筛孔尺寸(mm):
-筛面层数:
1-3筛网材料:
-装机功率:
0.18处理量:
-分级效率:
-分级细度:
<10工作原理:
振动式看了振动筛(筛粉机、旋振筛)的用户又看了
虚拟号将在 180 秒后失效
使用微信扫码拨号

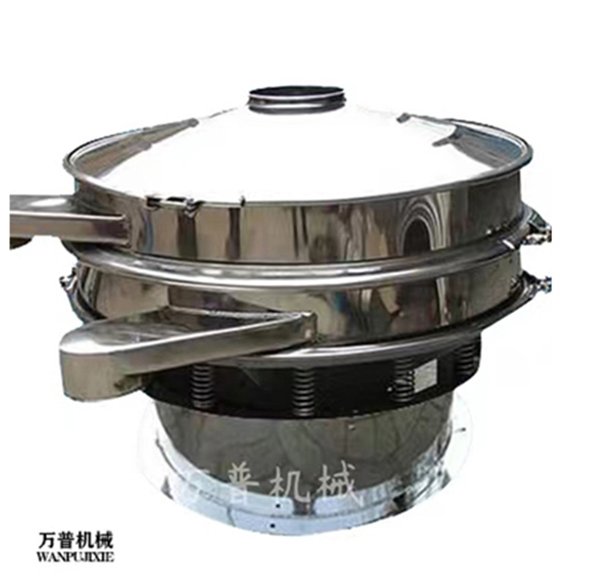

振动筛产品概述:
振动筛也叫做筛粉机、电动筛,在各行各业广泛使用,尤其是在食品行业和化工行业应用*广泛。
振动筛有两大作用:1、去除杂质 2、对物料进行分级
随着社会的进步,生产越来越精细化,振动筛的使用范围也越来越广。过去只有大型企业才会使用振动筛,而现在越来越多的中小型企业也开始使用振动筛了。振动筛可以将物料中的杂质去除掉,也可以将物料按照大小颗粒的不同,分成不同的等级。 物料使用振动筛进行筛分以后 ,如果是作为原材料使用,可以生产出更精细的产品;如果是把物料对外出售,可以卖出更高的价格。因此,越来越多的企业开始使用振动筛。特别是过去很多企业采用人工进行筛分,随着工人工资越来越高,人工筛分的成本也越来越高,使用振动筛进行筛分,可以大大降低生产成本。
振动筛的基本原理是利用电机轴上下安装的重锤(不平衡重锤),将电机的旋转运动转变为水平、垂直、倾斜的三次元运动,再把这个运动传递给筛面,使物料在筛面上做外扩渐开线运动,故该系列振动筛称之为旋振筛(圆形振动筛)。旋振筛具有物料运行的轨迹长,筛面利用率高等优点,调节上、下两端重锤的相位角,可改变物料在筛面上的运动轨迹,可以对物料进行精筛分、概率筛分等。
筛选模拟图及优势 :
A分级筛选模拟图
B筛选杂质模拟图
C固液分离模拟图
振动筛主要特点:
1. 效率高、设计精巧耐用,任何粉类、粘液均可筛分。
2. 换网容易、操作简单、清洗方便。
3. 网孔不堵塞、粉末不飞扬、可筛至500目或0.028mm。
4. 杂质、粗料自动排出,可以连续作业。
5. 独特网架设计,筛网使用时间长久,换网快只需3-5分钟。
6. 体积小,不占空间移动方便。
7. 筛机*高可以达到五层,建议使用三层。
振动筛技术参数表:
型号 | 公称直径 (mm) | 筛面直径 (mm) | 有效筛面面积 (m3) | *大入料粒度 (mm) | 筛面规格 (目/英寸) | 层数 | 振次 (Rpm) | 功率 (KW) |
WP-400 | 400 | 340 | 0.09 | <10 | 2-500 | 1-3 | 1500 | 0.18 |
WP-600 | 600 | 530 | 0.22 | <10 | 1500 | 0.25 | ||
WP-800 | 800 | 720 | 0.4 | <20 | 1500 | 0.55 | ||
WP-1000 | 1000 | 900 | 0.63 | <20 | 1500 | 0.75 | ||
WP-1200 | 1200 | 1100 | 0.95 | <20 | 1500 | 1.1 | ||
WP-1500 | 1500 | 1400 | 1.5 | <20 | 1500 | 2.2 | ||
WP-1800 | 1800 | 1710 | 2.3 | <30 | 1500 | 3 | ||
WP-2000 | 2000 | 1910 | 2.86 | <30 | 1500 | 4 |
适用行业:
化工行业:涂料、粉末、树脂粉、颜料、洗衣粉、微粉、油漆、纯碱、柠檬粉、橡胶、塑料等。
磨料、陶瓷行业:氧化铝、石英砂、泥浆、喷雾土粒。
食品行业:淀粉、豆粉、葡萄糖粉、糖、盐、碱、味精、奶粉、豆浆、酵母、果汁、酱油、醋等。
造纸行业:纸浆、涂布涂料、白土泥浆、黑白液、废液、造纸液、废水回收。
冶金行业:氧化铝、粉末冶金、氧化钛、氧化锌、电磁材料、金属粉末、焊条粉末等。
制药行业:中药粉、中药液、西药粉、西药液体、中西药颗粒等。
环境保护:垃圾、人畜屎尿、废油、食品废水、废水加工等。
振动筛尺寸表:
型 号 | A | B | C | D | E | F | G | H | I | J | K | L | L | M |
WP-400-1S | Φ150 | Φ400 | Φ358 | Φ408 | 310 | Φ100 | 75 | 249 | 257 | 367 | 558 | |||
WP-400-2S | Φ150 | Φ400 | Φ358 | Φ408 | 310 | Φ100 | 75 | 249 | 257 | 367 | 477 | 668 | ||
WP-600-1S | Φ150 | Φ600 | Φ426 | Φ476 | 410 | Φ100 | 75 | 354 | 362 | 472 | 668 | |||
WP-600-2S | Φ150 | Φ600 | Φ426 | Φ476 | 410 | Φ100 | 75 | 354 | 362 | 472 | 582 | 778 | ||
WP-600-3S | Φ150 | Φ600 | Φ426 | Φ476 | 410 | Φ100 | 75 | 354 | 362 | 472 | 582 | 692 | 692 | 886 |
WP-800-1S | Φ200 | Φ800 | Φ580 | Φ630 | 530 | Φ125 | 100 | 404 | 412 | 557 | 798 | |||
WP-800-2S | Φ200 | Φ800 | Φ580 | Φ630 | 530 | Φ125 | 100 | 404 | 412 | 557 | 702 | 943 | ||
WP-800-3S | Φ200 | Φ800 | Φ580 | Φ630 | 530 | Φ125 | 100 | 404 | 412 | 557 | 702 | 847 | 847 | 1088 |
WP-1000-1S | Φ250 | Φ970 | Φ700 | Φ750 | 640 | Φ150 | 120 | 466 | 475 | 620 | 880 | |||
WP-1000-2S | Φ250 | Φ970 | Φ700 | Φ750 | 640 | Φ150 | 120 | 466 | 475 | 620 | 765 | 1025 | ||
WP-1000-3S | Φ250 | Φ970 | Φ700 | Φ750 | 640 | Φ150 | 120 | 466 | 475 | 620 | 765 | 910 | 910 | 1170 |
WP-1200-1S | Φ250 | Φ1170 | Φ855 | Φ920 | 750 | Φ180 | 140 | 570 | 595 | 760 | 1045 | |||
WP-1200-2S | Φ250 | Φ1170 | Φ855 | Φ920 | 750 | Φ180 | 140 | 570 | 595 | 760 | 925 | 1210 | ||
WP-1200-3S | Φ250 | Φ1170 | Φ855 | Φ920 | 750 | Φ180 | 140 | 570 | 595 | 760 | 925 | 1090 | 1090 | 1375 |
WP-1500-1S | Φ250 | Φ1470 | Φ1050 | Φ1120 | 960 | Φ200 | 170 | 530 | 555 | 750 | 1090 | |||
WP-1500-2S | Φ250 | Φ1470 | Φ1050 | Φ1120 | 960 | Φ200 | 170 | 530 | 555 | 750 | 945 | 1285 | ||
WP-1500-3S | Φ250 | Φ1470 | Φ1050 | Φ1120 | 960 | Φ200 | 170 | 530 | 555 | 750 | 945 | 1140 | 1140 | 1480 |
WP-1800-1S | Φ300 | Φ1770 | Φ1360 | Φ1430 | 1030 | Φ200 | 200 | 618 | 640 | 835 | 1226 | |||
WP-1800-2S | Φ300 | Φ1770 | Φ1360 | Φ1430 | 1030 | Φ200 | 200 | 618 | 640 | 835 | 1030 | 1420 | ||
WP-1800-3S | Φ300 | Φ1770 | Φ1360 | Φ1430 | 1030 | Φ200 | 200 | 618 | 640 | 835 | 1030 | 1225 | 1225 | 1615 |
振动筛内部结构图:
暂无数据!
