应用范围

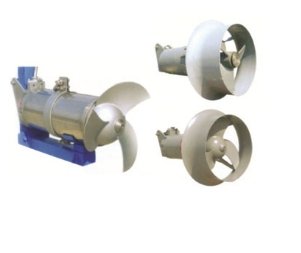

潜水搅拌机主要运用在市政和工业污水处理过程中的混合、搅拌和环流，也可用作景观水循环的推流设备，通过搅拌达到创建水流作用，有效阻止悬浮物沉降。

使用条件

为了保证潜水搅拌机的正常工作，请正确选择工作环境和运行模式。

**介质温度不超过401;

介质的pH值范围：5~9;

介质密度不超过1150 Kg/m3;

潜水深度不超过20m。

特别提示：潜水搅拌机必须完全潜入水中工作，不能在易燃易爆和强腐蚀性及高温的环境中工作。针对特殊环境下的要求，我公司可为用户提供特殊设计。

性能参数

型号		电机功率 (kW)	额定电流 (A)	叶轮转速 (r/min)	叶轮直径 (mm)	推力 (N)	重量 (kg)
混合搅拌	QJB0.37/4-210/3-1460/C/S	0.37	1.12	1460	210	138	45/50
	QJB0.55/4-230/3-1400/C/S	0.55	1.35	1400	230	145	45/50
	QJB0.85/8-260/3-740/C/S	0.85	3.2	740	260	163	55/65
	QJB1.5/?60/3-980/C/S	1.5	4	980	260	290	55/95
	QJB2.2/8-320广3-740/C/S	2.2	5.9	740	320	585	88/93
	QJB4/6-320/3-960/C/S	4	10.3	960	320	609	88/93
	QJB 1.5/8-400/3-740/C/S	1.5	5.2	740	400	600	74/82
	QJB2.5/8-400/3-740/C/S	2.5	7	740	400	800	74/82
	QJB3/8-400/3-740/C/S	3	8.6	740	400	920	80/88
	QJB4/6-400/3-960/C/S	4	10.3	980	400	1200	80/88
	QJB4/12-620/3-480/C/S	4	14	480	620	1400	190/206
	QJB5/12-620/3-480/C/S	5	18.2	480	620	1800	196/212
	QJB7.5/12-620/3-480/C/S	7.5	28	480	720	2600	240/256
	QJB 10/12-620/3 -480/C/S	10	32	480	720	3300	250/266
低速推流	QDT1.5/4-1100/2 -85/B/P	1.5	4	85	1000	1780	170
	QDT3/4-1100/2-135/B/P	3	6.8	135	1100	2410	170
	QDT1.5/4 -1400/2 -36/B/P	1.5	4	36	1400	696	180
	QDT2.2/4-1400/2-42/B/P	2.2	4.9	42	1400	854	180

型号		电机功率 (kW)	额定电流 (A)	叶轮转速 (r/min)	叶轮直径 (mm)	推力 (N)	重量 (kg)
低速推流	QDT2.2/4- 1600/2-36/B/P	2.2	4.9	36	1600	1058	190
	QDT3/4-1600/2-52/B/P	3	6.8	52	1600	1386	190
	QDT1.5/4- 1800/2-42/B/P	1.5	4	42	1800	1480	198
	QDT3/4-1800/2-52/B/P	3	6.8	52	1800	1946	198
	QDT4/4-1800/2-63/B/P	4	9	63	1800	2750	200
	QDT2.2/4-2000/2-36/B/P	2,2	4.9	36	2000	1459	200
	QDT4/4-2000/2-52/B/P	4	9	52	2000	1960	220
	QDT4/4-2200/2-52/B/P	4	9	52	2200	1986	220
	QDT5/4-2200/2-63/B/P	5	11	63	2200	2590	215
	QDT3/4-2500/2-36/B/P	3	6.8	36	2500	1243	215
	QDT4/4-2500/2-42/B/P	4	9	42	2500	2850	250
	QDT5/4-2500/2-52/B/P	5	11	52	2500	3090	250
	QDT7.55/4-2500/2-63/B/P	7.5	15	63	2500	4275	280

注：1、上表混合搅拌系列中，“重量”一列所标的数值为含导流罩重量；

2、电机绕组绝缘等级：F级，防护等级：IP68，电机工作制式:24小时连续工作。

3、可提供H级绝缘电机。

型号表达方式

选型参考

潜水搅拌机的选型是一项比较复杂的工作,选型方案的正确与否直接影响到设备的正常使用，作为选型的原则就是要让搅拌机在适合的窖里发挥充分的搅拌功能,这个标准一般可用流速来确定。根据污水处理厂的不同工艺要求,搅拌机选型的**流速应保证在0.15〜0.3m/s之间，如果低于0.15m/s的流速则达不到推流搅拌的效果，如果超过0.3m/s的流速则会影响工艺效果且造成浪费。所以在选项型前，首先要确定潜水搅拌机运用在什么场所，如：污水池、污泥池还是生化池；其次是介质参数，如：悬浮物含S、温度、PH值等；还有水池的形状，水深甚至安装方式等都对选型产生影响，同时还应考虑到节能因素，因为这将会影响到用户今后的运行成本。

为了满足在不同环境下都能达到**的搅拌效果，我们为用户提供了多种型号的潜水搅拌机，同时可提供选型服务。可参考下面的潜水搅拌机流场图。

安装方式及尺寸

潜水搅拌机可以有多种安装方式，这里提供五种*通用的方式供选择，尺寸可参考下表。我公司还可以根据用户的要求作特殊设计。

型号	a	D	b	L	H₁min	H₂min	安装系统
QJB0.37/4-210^3-1460/C/S	φ48	360	330	630	500	110	I
QJB0.55/4-230/3-1400/C/S	φ48	360	330	630	500	110	I
QJB0.85/8-260/3-740/C/S	φ48	360	330	630	500	110	I
QJB1.5/—260^3-980/C/S	φ48	360	330	630	500	110	I
QJB2.2/8-320/3-740/C/S	φ70	460	320	970	800	150	n
QJB4/6-320/3-960/C/S	φ70	460	320	970	800	150	n
QJB1.5/8-400^3-740/C/S	φ70	530	320	960	800	200	n
QJB2.5/8~400,3-740/C/S	φ70	530	320	960	800	200	n
QJB：3/8-400/3-740/C/S	φ70	530	320	1010	800	200	n
QJB4/6-400/3-960/C/S	φ70	530	320	1010	800	300	n
QJB4/12-620/3-480/C/S	φ100	820	335	1150	1100	300	m
QJB5/12-620/3-480/C/S	φ100	820	335	1150	1100	300	m
QJB7.5/12-620^3-480/C/S	φ100	820	335	1280	1500	300	m
QJB10/12-620/3-480/C/S	φ100	820	335	1280	1500	300	m
QDT1.5/4-1100/2-85/B/P	φ100	1000	200	1240	1000	280	iv/v
QDT3/4-1100/2-135/TB/P	φ100	1100	200	1240	1000	280	IV/V
QDT1.5/4-1400/2-36/B/P	φ100	1400	200	1212	750	280	iv/v
QDT2.2/4-1400/2-42/B/P	φ100	1400	200	1212	750	280	IV/V
QDT2.2/4-1600/2-36/B/P	φ100	1600	200	1212	750	280	IV/V
QDT：3/4-1600/2-52/B/P	φ100	1600	200	1250	800	280	IV/V
QDT1.5/4-1800/2-42/B/P	φ100	1800	200	1212	800	280	IV/V
QDT：3/4-1800/2-52/B/P	φ100	1800	200	1250	800	280	IV/V
QDT4/4-1800/2-63/B/P	φ100	1800	200	1250	900	280	IV/V
QDT2.2/4-2000/2-36/B/P	φ100	2000	200	1340	750	280	IV/V
QDT4/4-2000/2-52/B/P	φ100	2000	200	1370	800	280	IV/V
QDT4/4-2200/2-52/B/P	φ100	2200	200	1370	800	280	IV/V
QDT5/4-2200/2-63/B/P	φ100	2200	200	1370	800	280	IV/V
QDT：3/4-2500/2-36/B/P	φ100	2500	200	1340	750	280	IV/V
QDT4/4-2500/2-42/B/P	φ100	2500	200	1370	800	280	IV/V
QDT5/4-2500/2-52/B/P	φ100	2500	200	1370	800	280	IV/V
QDT7.55/4-2500/2-63/B/P	φ100	2500	200	1430	850	280	IV/V

注：1、潜水搅拌机的专用安装系统，可在无需排出池中污水的情况下，快速安装和拆卸潜水搅拌机；

2、安装系统 1 只适用于池深<3m,机型为QJB210/460-0.37、QJB230/1400-0.55、QJB 260/740-0.85和QJB260/980-1.5,且可在水平方向和垂直方向调节角度；

3、安装系统Ⅱ、Ⅲ导杆可沿水平方向绕导杆轴线旋转，**转角为±60° ;

4、当H>4m时需在导杆中间添加一支撑架；

5、支撑架和下托架与池壁、池底均用膨胀螺栓或化学锚栓固定，对于大直径叶轮和大功率搅拌机**采用预埋件；

6、客户定货时，请提供池深H及池型图，以便确定导杆尺寸和支撑架个数；

7、安装系统材质采用不锈钢和碳钢防腐可供选择；

8、多台搅拌机可共用一套起吊系统。
