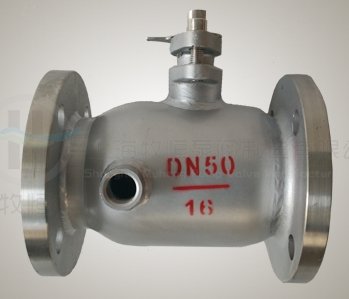

一体式保温球阀原理
牧恒一体式保温球阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作。保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，对容易凝固、高粘度的液体介质具有优良的性能。
一体式保温球阀技术参数
设计制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 |
结构长度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 |
连接法兰 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 |
压力试验 | JB/T 9092-1999、API 598 |
传动方式 | 手动、蜗轮蜗杆传动、气动、电动。 |
一体式保温球阀规格
口径(mm） | DN15-DN200 | 压力（Mpa) | PN1.6-PN6.4 |
保温介质 | 重油、胶类等易凝固介质 | 适用温度 | -19℃～280℃ |
连接方式 | 法兰 | 制造标准 | 国标、美标 |
一体式保温球阀测试参数
公称压力（MPa） | 1.6 | 2.5 | 4.0 |
密封试验压力（MPa） | 1.76 | 2.75 | 4.4 |
壳体试验压力（MPa） | 2.4 | 3.75 | 6.0 |
一体式保温球阀材料
零件名称 | CF8系列 | CF3系列 | CF8M系列 | CF3M系列 | WCB系列 |
阀体 | CF8 | CF3 | CF8M | CF3M | WCB |
球体 | F304 | F304L | F316 | F316L | 1Cr13 |
阀座 | PTFE | PTFE | PTFE | PTFE | PTFE |
阀座支承 | 304 | 304L | 316 | 316L | 25 |
O形圈 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 | 氟橡胶 |
阀杆 | F304 | F304L | 316 | F316L | 1Cr13 |
填料 | PTFE | PTFE | PTFE | PTFE | PTFE |
阀杆轴承 | PTFE+304 | PTFE+304L | PTFE+316 | PTFE+316L | PTFE+304 |
填料压环 | 304 | 304L | 316 | 316L | 1Cr13 |
夹套 | 304 | 304L | 316 | 316L | 25 |
夹套接管 | 304 | 304L | 316 | 316L | 1Cr13 |
