1.1概述：本影像筛选机采用工业相机利用玻璃高透光性，物件经振动盘可平稳放置于检测玻璃盘面进行快速检测。另可在玻璃盘底面增加相机，透过玻璃盘检测，适用于需两面检测且无油渍之物件。在取得待检物之影像后，再由工业用计算机搭配公司研发团队所开发的软件系统比对影像的关系，进行低成本、高效能的自动化检验作业。所以，使用本系统可以减少乏味而耗费劳力的人工作业，并减少人为的检测错误，大幅提升产品出货品质，增加公司对外竞争力。

1.2软体系统： 软体系统是一套高效能的影像检测系统，它提供高速度、高精度、高稳定性与友善的使用者界面，以次像素影像处理方法及特殊且简易的校正方法量测待检物尺寸。
1.3 硬体配备： 硬体配备包含振动送料机、下料轨道、检验平台系统为一体的安全、便利，且节省人力成本的自动化设备。分别介绍如下：
·振动送料机：振动送料机是盛装待检测探针的容器，并通过振动的方式将待测探针运行至下料导轨。
·下料导轨：下料轨道是运输探针的工具，从振动送料机运行至下料导轨的探针，通过下料导轨再依次有列的运行至检验平台进行检验。
1.4检验平台：主要配备数位高像素专业摄影机、高解析度镜头、工业用计算机、液晶显示器以及由本公司所开发影像筛检程式系统。由伺服电机、主轴、玻璃盘及相关机械配件组成，实现中心系统平稳地作间歇性转动进行工件的检测。

1.5规格参数：品牌：捷科
检测软件：捷科视觉检测系统
设备类型：视觉检测
适用范围：探针、小五金、塑胶产品等产品
检测平台：玻璃平台
光学系统：高倍率CCD工业相机、工业镜头、工业光源系统
相机个数：根据检测系统打开相机数量为准
控制系统：捷科工控
检测速度 : 10-1800个/分钟（产品大小其检测要求其检测速度有所有不同）
电源电压：220V,50Hz
额定功率 : 1.2KW
工作温度：0-50度

1.6系统检测的对象：本检测系统设备适用产品的各类探针、小五金件、塑胶产品的尺寸及外观检测，现主要针对探针产品说明：

1.7检测内容说明：

1.8设备性能与主要配置说明：1、检测速度： 10~1800pcs/min。
2、重复检测精度:详见第四条列明。
3、主要配件说明：1)、相机：DAHENGIMAGING 2)松下伺服马达及驱动器 3)、运动控制专用；4)、电磁阀：原装亚德克；5)、控制系统：自主开发；6）、新机共配制1个底座和1个振动盘盘面，其余另外选购。
4、人机界面，软件自动带工具箱，专为普通员工开发的方便的微软视窗操作系统；
6、检测数据输出系统：本筛选机具有数据通讯功能，有数据输出与存储功能，软件所导出的数据可通过局域网连接打印机进行纸质打印。

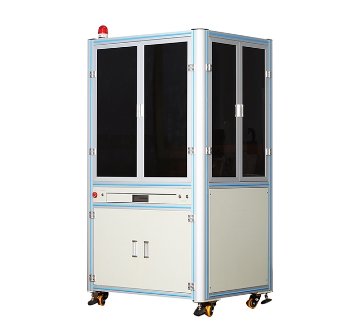

1.9产品图片：
