一、成果内容简介：
纳米碳化钨-钴（WC-Co）复合粉末是制备高性能硬质合金和耐磨涂层的主要原料。
硬质合金自20世纪30年代问世以来，在工业生产中一直占据着重要位置，被誉为“工业的牙齿”。但长期以来，硬质合金的硬度和强度之间的矛盾，即提高硬度导致强度降低，提高强度又引起硬度下降，一直未得到有效解决。纳米WC-Co复合粉末的出现，有效地解决了这一难题。研究发现，当硬质合金中WC的平均晶粒度降低到1 μm以下时，合金的硬度和强度不仅能同时提高，而且提高的幅度会随着WC晶粒度的进一步减小而增加。采用纳米晶WC-Co复合粉末可以制成超细晶结构的WC-Co硬质合金，其WC相的平均晶粒度小于0.5μm。
近年来，国内外研究出多种制备纳米晶WC-Co复合粉末的方法，应用最多的是机械合金化方法，此外还有热化学法、氧化共还原法及喷雾热转换法等。
一种制备纳米晶WC-Co复合粉末的新方法-“雾化干燥-固定床技术”，在实验室研制成功后，已申请了国家发明专利。目前正在将中试扩大为工业化生产，该项目于2002年10月通过了由四川省科技厅组织的科技成果鉴定。
1、主要内容和特点如下：
（1）采用含有钨、钴的可溶性盐制成化学成分均匀混合的前驱体溶液，再通过雾化干燥、焙烧、还原和碳化处理制成纳米晶WC-Co复合粉末；
（2）可以根据实际需要设计纳米晶WC-Co复合粉末的成分，也可以加入一些其它合金元素及晶粒长大抑制剂，并能准确控制其含量。
（3）所制备的纳米晶WC-Co复合粉末，WC相的晶粒尺寸为60纳米，并且氧等杂质含量低。
（4）制备工艺简单、全套设备国产化、成本低、产量大，性能价格比高。
2、成果水平：
国内同行专家评价：\\\"大量实验证明该项新技术可行，居国内领先水平；达到了国外同类技术的先进水平。根据工艺要求自行研制了全部中试规模所需的生产设备，初步建成了工业制备纳米结构WC-Co复合粉末实验线。生产的纳米晶WC-Co复合粉末产品，已用于制备硬质合金和耐磨涂层。中南大学粉末冶金研究所应用本产品制备硬质合金，认为粉末的工艺性能极好；沈阳大陆激光公司，用纳米晶WC-10%Co复合粉末运用激光表面溶覆制备大型轧辊表面强化层，使轧辊使用寿命提高一倍；第二炮兵工程学院，采用低温超音速喷涂工艺，获得纳米晶WC-Co合金强化表面，喷涂层不仅耐磨耐蚀，而且表面光滑平整、结构致密，并与基体结合强度高；美国Kennametal公司使用本产品进行工艺试验，认为粉末的各项技术指标完全满足公司要求。
二、主要技术指标：
纳米晶WC-Co复合粉末的主要技术指标为：
硬质相WC的平均晶粒度≤60nm；
粉末的平均颗粒度≤300nm；
游离C含量≤0.09%；
O2含量≤0.25%；
其余杂质总量＜0.5%。
纳米晶WC-Co复合粉末的X射线衍射图谱见图1，扫描电镜图片见图2。
三、应用范围：
纳米晶WC-Co复合粉末有很广泛的用途，主要用于制备高性能硬质合金及耐磨涂层。然而，目前国内的生产厂家还不具备生产纳米晶WC-Co复合粉末的能力，国外公司对我国基本上采取只销售合金、对高质量WC-Co复合粉体的生产进行保密的策略。

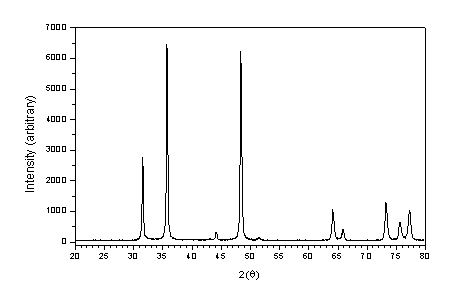

图1. 纳米WC-10%Co复合粉末的X射线衍射图谱

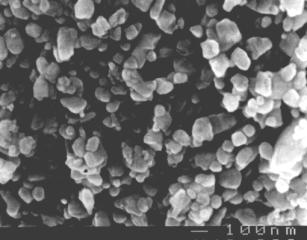

图2. 纳米WC-10%Co复合粉末的扫描电镜图片
四、市场前景及经济效益预测：
硬质合金是一种优良的工具材料和结构材料，其用途极其广泛，几乎涉及到国民经济的各个部门和现代技术的各个领域。据估计，2000年全世界硬质合金的总产量为4.2万吨，贸易量在1万吨以上，贸易额达100亿美元。其中WC-Co是产量最大、用途最广的一类硬质合金，每年全世界市场需求量在2万吨以上。仅切削工具，全世界每年大约有20亿美元以上的需求量。
目前，美国Nanodyne公司已用纳米晶WC-Co复合粉末成功地制作印刷电路板钻空用的微型钻头，而且磨损实验表明：采用纳米WC-Co复合粉制备的钻头的磨损率比标准微晶钻头低30－40%，其寿命约为标准钻头的2.9倍。据日本产业界统计，在计算机线路板加工行业中，每年需此种硬质合金麻花钻6000万支（约180亿元），全世界需求量每年近4亿支，且随着微电子、信息技术的飞速发展，该市场呈增长趋势。由于目前不具备工业化生产纳米复合粉的技术和能力，只能用微米晶硬质合金替代，仅计算机行业每年就需30吨微米晶硬质合金。除了制备微型钻头外，纳米复合粉还有广泛的应用领域，其中包括各种切削工具、凿岩钻齿、模具、耐磨零件、轴承等以及特殊用途的刀具，例如切断刀、医用解剖刀、磁带切刀、高性能锯片等。在这些刀具中，只有用纳米复合粉制备才能保持其锋利的切削刃。
最新研究表明：纳米WC-Co复合粉末用作耐磨涂层材料显示出很好的效果，采用快速熔化、快速冷凝的热喷涂技术制备的涂层，使粉末的纳米结构特性得以保持，从而显著提高了硬质合金耐磨涂层的性能。美国的Connecticut大学由Dr.Maurice Gell领导的一支由大学、工业界、科研机构以及海军的科学家和工程师们联合组成的庞大研究团队，在Office of Naval Research Science and Technology Affordability Initiative和DODDual Use S&T Program的支持下，正在努力将纳米WC-Co粉末用于舰艇、飞机以及陆军车辆的热喷涂。
钨是制备纳米WC-Co复合粉体的的主要原料，属稀有金属。全世界只有中国钨矿资源丰富，约为世界总储量的52%，西方发达国家占25%，美国只占5.9%，其它一百多个国家分割其余的17.1%钨矿储量。毫无疑问，这是我国研究和发展纳米WC-Co复合粉末和合金的最有利的基本条件。截止1998年，我国的硬质合金年产量已达7,000吨以上，钨金属产量占世界总产量的76%，钨品出口量约占国际市场的80%，均居世界首位。然而，但长期以来，我们只廉价出口钨矿资源和钨的初级产品，却从西欧、日本、美国等国大量进口硬质合金深加工成品。加入WTO后，会有更多的外国跨国公司来华投资，外资企业的硬质合金产品将进一步挤占国内市场，其出口贸易即将面临更激烈的竞争。因此，大规模工业化生产高性能的硬质合金势在必行，其前提是必须大规模工业化制备纳米WC-Co复合粉体。总之，纳米WC-Co复合粉末具有不可估量的潜在市场。
三、合作方式：
新产品开发；提供纳米晶WC-Co复合粉末和高性能超细硬质合金。
联系方式
联系人：杨明川
电 话：024-83978748
纳米碳化钨-钴（WC-Co）复合粉末是制备高性能硬质合金和耐磨涂层的主要原料。
硬质合金自20世纪30年代问世以来，在工业生产中一直占据着重要位置，被誉为“工业的牙齿”。但长期以来，硬质合金的硬度和强度之间的矛盾，即提高硬度导致强度降低，提高强度又引起硬度下降，一直未得到有效解决。纳米WC-Co复合粉末的出现，有效地解决了这一难题。研究发现，当硬质合金中WC的平均晶粒度降低到1 μm以下时，合金的硬度和强度不仅能同时提高，而且提高的幅度会随着WC晶粒度的进一步减小而增加。采用纳米晶WC-Co复合粉末可以制成超细晶结构的WC-Co硬质合金，其WC相的平均晶粒度小于0.5μm。
近年来，国内外研究出多种制备纳米晶WC-Co复合粉末的方法，应用最多的是机械合金化方法，此外还有热化学法、氧化共还原法及喷雾热转换法等。
一种制备纳米晶WC-Co复合粉末的新方法-“雾化干燥-固定床技术”，在实验室研制成功后，已申请了国家发明专利。目前正在将中试扩大为工业化生产，该项目于2002年10月通过了由四川省科技厅组织的科技成果鉴定。
1、主要内容和特点如下：
（1）采用含有钨、钴的可溶性盐制成化学成分均匀混合的前驱体溶液，再通过雾化干燥、焙烧、还原和碳化处理制成纳米晶WC-Co复合粉末；
（2）可以根据实际需要设计纳米晶WC-Co复合粉末的成分，也可以加入一些其它合金元素及晶粒长大抑制剂，并能准确控制其含量。
（3）所制备的纳米晶WC-Co复合粉末，WC相的晶粒尺寸为60纳米，并且氧等杂质含量低。
（4）制备工艺简单、全套设备国产化、成本低、产量大，性能价格比高。
2、成果水平：
国内同行专家评价：\\\"大量实验证明该项新技术可行，居国内领先水平；达到了国外同类技术的先进水平。根据工艺要求自行研制了全部中试规模所需的生产设备，初步建成了工业制备纳米结构WC-Co复合粉末实验线。生产的纳米晶WC-Co复合粉末产品，已用于制备硬质合金和耐磨涂层。中南大学粉末冶金研究所应用本产品制备硬质合金，认为粉末的工艺性能极好；沈阳大陆激光公司，用纳米晶WC-10%Co复合粉末运用激光表面溶覆制备大型轧辊表面强化层，使轧辊使用寿命提高一倍；第二炮兵工程学院，采用低温超音速喷涂工艺，获得纳米晶WC-Co合金强化表面，喷涂层不仅耐磨耐蚀，而且表面光滑平整、结构致密，并与基体结合强度高；美国Kennametal公司使用本产品进行工艺试验，认为粉末的各项技术指标完全满足公司要求。
二、主要技术指标：
纳米晶WC-Co复合粉末的主要技术指标为：
硬质相WC的平均晶粒度≤60nm；
粉末的平均颗粒度≤300nm；
游离C含量≤0.09%；
O2含量≤0.25%；
其余杂质总量＜0.5%。
纳米晶WC-Co复合粉末的X射线衍射图谱见图1，扫描电镜图片见图2。
三、应用范围：
纳米晶WC-Co复合粉末有很广泛的用途，主要用于制备高性能硬质合金及耐磨涂层。然而，目前国内的生产厂家还不具备生产纳米晶WC-Co复合粉末的能力，国外公司对我国基本上采取只销售合金、对高质量WC-Co复合粉体的生产进行保密的策略。
图1. 纳米WC-10%Co复合粉末的X射线衍射图谱
图2. 纳米WC-10%Co复合粉末的扫描电镜图片
四、市场前景及经济效益预测：
硬质合金是一种优良的工具材料和结构材料，其用途极其广泛，几乎涉及到国民经济的各个部门和现代技术的各个领域。据估计，2000年全世界硬质合金的总产量为4.2万吨，贸易量在1万吨以上，贸易额达100亿美元。其中WC-Co是产量最大、用途最广的一类硬质合金，每年全世界市场需求量在2万吨以上。仅切削工具，全世界每年大约有20亿美元以上的需求量。
目前，美国Nanodyne公司已用纳米晶WC-Co复合粉末成功地制作印刷电路板钻空用的微型钻头，而且磨损实验表明：采用纳米WC-Co复合粉制备的钻头的磨损率比标准微晶钻头低30－40%，其寿命约为标准钻头的2.9倍。据日本产业界统计，在计算机线路板加工行业中，每年需此种硬质合金麻花钻6000万支（约180亿元），全世界需求量每年近4亿支，且随着微电子、信息技术的飞速发展，该市场呈增长趋势。由于目前不具备工业化生产纳米复合粉的技术和能力，只能用微米晶硬质合金替代，仅计算机行业每年就需30吨微米晶硬质合金。除了制备微型钻头外，纳米复合粉还有广泛的应用领域，其中包括各种切削工具、凿岩钻齿、模具、耐磨零件、轴承等以及特殊用途的刀具，例如切断刀、医用解剖刀、磁带切刀、高性能锯片等。在这些刀具中，只有用纳米复合粉制备才能保持其锋利的切削刃。
最新研究表明：纳米WC-Co复合粉末用作耐磨涂层材料显示出很好的效果，采用快速熔化、快速冷凝的热喷涂技术制备的涂层，使粉末的纳米结构特性得以保持，从而显著提高了硬质合金耐磨涂层的性能。美国的Connecticut大学由Dr.Maurice Gell领导的一支由大学、工业界、科研机构以及海军的科学家和工程师们联合组成的庞大研究团队，在Office of Naval Research Science and Technology Affordability Initiative和DODDual Use S&T Program的支持下，正在努力将纳米WC-Co粉末用于舰艇、飞机以及陆军车辆的热喷涂。
钨是制备纳米WC-Co复合粉体的的主要原料，属稀有金属。全世界只有中国钨矿资源丰富，约为世界总储量的52%，西方发达国家占25%，美国只占5.9%，其它一百多个国家分割其余的17.1%钨矿储量。毫无疑问，这是我国研究和发展纳米WC-Co复合粉末和合金的最有利的基本条件。截止1998年，我国的硬质合金年产量已达7,000吨以上，钨金属产量占世界总产量的76%，钨品出口量约占国际市场的80%，均居世界首位。然而，但长期以来，我们只廉价出口钨矿资源和钨的初级产品，却从西欧、日本、美国等国大量进口硬质合金深加工成品。加入WTO后，会有更多的外国跨国公司来华投资，外资企业的硬质合金产品将进一步挤占国内市场，其出口贸易即将面临更激烈的竞争。因此，大规模工业化生产高性能的硬质合金势在必行，其前提是必须大规模工业化制备纳米WC-Co复合粉体。总之，纳米WC-Co复合粉末具有不可估量的潜在市场。
三、合作方式：
新产品开发；提供纳米晶WC-Co复合粉末和高性能超细硬质合金。
联系方式
联系人：杨明川
电 话：024-83978748
