【原创】水力旋流器介绍及其应用


来源:中国粉体网   茜茜

[导读]  水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备,有时也用于泥浆脱水。常采用圆形柱体构筑物或金属管制作。是一种高效率的分级、脱泥设备。

中国粉体网讯  水力旋流器是用于分离去除污水中较重的粗颗粒泥砂等物质的设备,有时也用于泥浆脱水。常采用圆形柱体构筑物或金属管制作。是一种高效率的分级、脱泥设备。

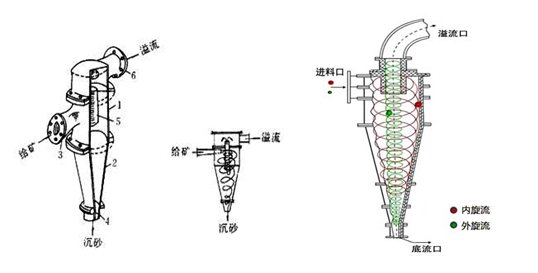

水力旋流器结构

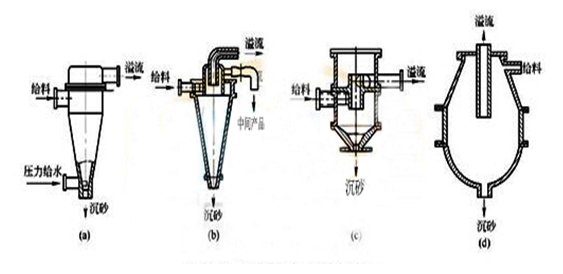

 (a)带有冲洗水的旋流器(b)三产品旋流器(c)短锥旋流器(d)脱砂旋流器

石英砂几种变种形式的水力旋流器


水力旋流器的分类


按照结构分为:长锥型、短锥型;长柱型、短柱型以及全柱型。


按给料压力分为:有压水力旋流器和无压水力旋流器。


按物料种类可分为:两产品水力旋流器和三产品水力旋流器。


特点与作用


特点:


优点:构造简单,便于制造、处理量大。


缺点:消耗动力较大,且在高压给矿时磨损严重。


作用:


(1)分级(2)脱泥(3)浓缩(4)除砂与除杂(5)尾矿充填与筑坝


水力旋流器的工作原理

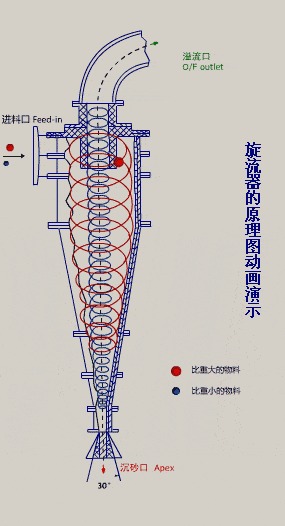

水力旋流器动图

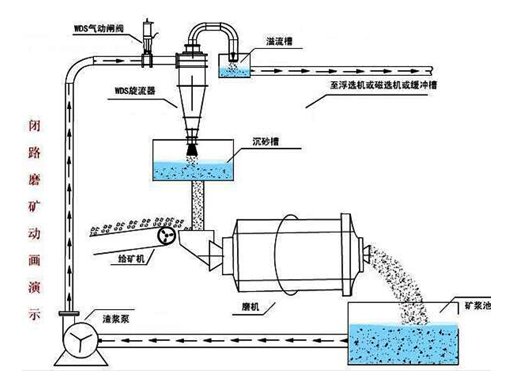

水力旋流器分离流程图


水力旋流器在各行业中的应用


1、非金属矿用旋流器


非金属矿用旋流器主要用于高岭土、膨润土、长石等非金属矿物研磨矿分级、分选、浓缩脱水。另外非金属矿用旋流器还适合用于光伏材料、耐磨材料等新材料的分级。


(1)高岭土选矿用旋流器


高岭土的选矿工艺流程一般分为干法和湿法两种高岭土选矿方法。

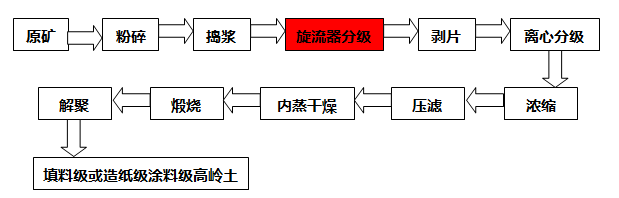

湿法工艺:

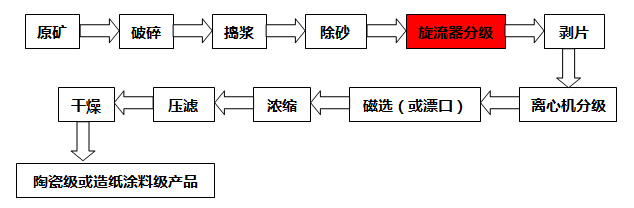

煤系(硬质)高岭土加工的一般原则流程

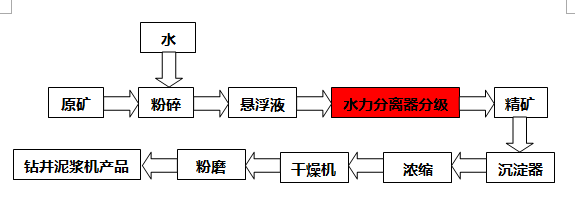

(2)膨润土的选矿用旋流器


膨润土的选矿方法一般分为干法和湿法两种。


湿法选矿:


(3)伟晶岩型长石选矿用旋流器

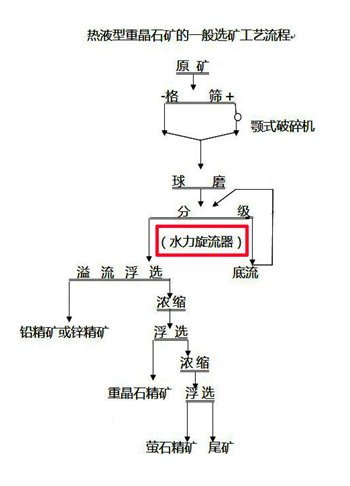

(4)重晶石选矿用水力旋流器

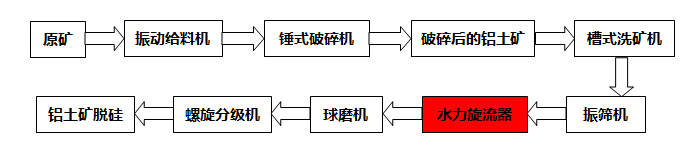

2、氧化铝用旋流器


在氧化铝生产的过程中,水力旋流器可以应用于原矿浆制备的磨矿分级、氢氧化铝(种子、成品)分级、赤泥快速分离、赤泥综合利用及堆存、除砂、蒸发晶体的快速分离、种分母液浮游回收、含尘废水处理等多个工艺环节中。




此外,旋流器除了应用于非金属矿和氧化铝中,还应用于金属矿、化肥、化工、造纸工业、建筑行业等。现已经成为矿物加工必不可少的分级设备。
