苏州纳米所在氮化硼气凝胶研究中获进展


来源:苏州纳米技术与纳米仿生研究所

[导读]  气凝胶,被誉为改变世界的新材料,具有孔隙率高、比表面积大、密度低、绝热性能好等优异理化性质,在热/声/电绝缘、催化剂/药物载体、星际尘埃收集、环境修复、能源与传感等领域具有重要应用前景。

中国粉体网讯  气凝胶,被誉为改变世界的新材料,具有孔隙率高、比表面积大、密度低、绝热性能好等优异理化性质,在热/声/电绝缘、催化剂/药物载体、星际尘埃收集、环境修复、能源与传感等领域具有重要应用前景。然而,其自身力学缺陷,如强度弱、易脆、变形能力差等弊端,尤其是较宽温度范围内抵抗不同载荷冲击能力,成为气凝胶获得实际应用的最重要障碍之一。

  针对上述问题,中国科学院苏州纳米技术与纳米仿生研究所研究员张学同领导的气凝胶团队与德国科学家合作,将实验设计与理论计算相结合,通过溶剂组分调控氢键网络,寻找到一条简便、高效、绿色的合成路径,成功制备得到超柔性氮化硼纳米带气凝胶,并实现了气凝胶材料在很宽温度范围内(-196°C~1000°C)及不同载荷冲击形式(压缩、弯曲、扭曲、剪切等)下的柔性保持。

  研究表明,该氮化硼气凝胶由超薄(~3.2 nm)、大长径比(几百)、多孔带状纳米结构相互缠绕、搭接而成,表现出超轻(~15 mg cm-3)、热绝缘(~0.035 W/mK)、高比表面积(~920 m2 g-1)及优异的力学性能。该气凝胶在多次循环压缩、扭曲、弯曲、剪切等不同载荷下,可保持结构不被破坏、且可快速恢复至原有形状。当该气凝胶被浸泡在液氮中,其压缩-回弹性能仍能够很好保持。进一步地,当氮化硼气凝胶被放置于酒精灯火焰或高于1000°C的管式炉(空气氛围)时,其稳定的力学柔性仍被完好保留,且可承受不同载荷的冲击。上述氮化硼气凝胶的超柔性展示如下图所示。

  该工作以Boron Nitride Aerogels with Super-Flexibility Ranging from Liquid Nitrogen Temperature to 1000°C 为题,发表在国际期刊《先进功能材料》(Advanced Functional Materials, 2019, 29,1900188)上。

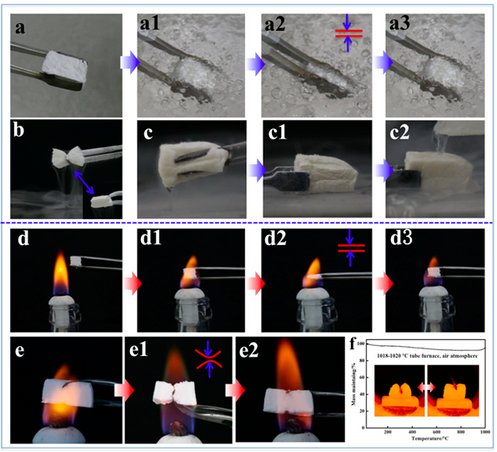

图:纳米带气凝胶在液氮、火焰、高温空气氛围(>1000°C)下,承受不同载荷的柔性形变-回弹行为


(中国粉体网编辑整理/平安)

推荐12
相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
