中国粉体网讯 砂磨机是精细材料制备的关键设备之一，又称珠磨机或者球磨机，国外也有将其称之为搅拌式球磨机（搅拌轴球磨机的组合）。从原理上来讲，无论球磨机、砂磨机还是搅拌机，都是利用研磨介质在分散叶片的高速转动作用下赋予其足够的动能，使研磨介质与研磨物料之间撞击、挤压产生剪力，起到研磨作用。

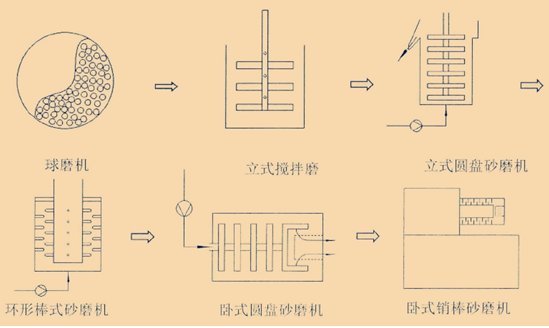

砂磨机主要发展步骤
砂磨机有不同的分类方式，根据研磨筒的布置形式，主要分为立式砂磨机和卧式砂磨机两种。
立式砂磨机
立式砂磨机结构主要由进料系统、研磨筒、研磨盘、传动系统和电控系统等组成。

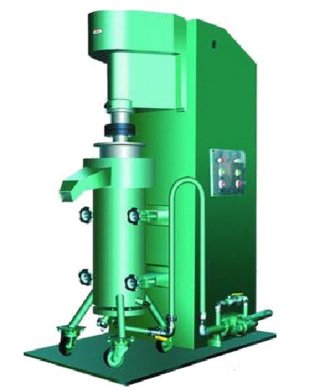

立式砂磨机实物图
来源：网络

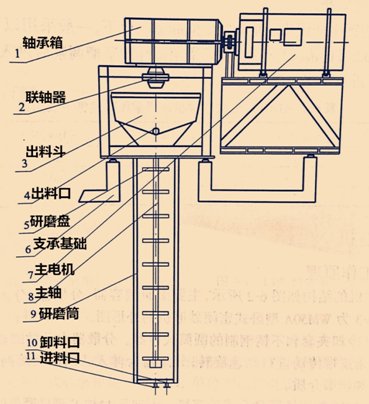

HRWM立式砂磨机结构
工作原理
工作时研磨筒内大部分装填研磨介质，其介质是用陶瓷或者特殊材料制成的粒径不等球形颗粒。物料从立式仓筒的底部加入，与研磨介质混合。搅拌轴由传动系统驱动，以适当的转速搅拌物料与介质的混合物。由于研磨介质之间的摩擦和碰撞作用，物料得到研磨，经过一定的停留时间，得到粒度分布符合要求的浆料。
卧式砂磨机
卧式砂磨机是具有水平筒体的可连续生产的超微粒研磨分散机械。主要由机座、主轴部件、研磨装置、冷却装置、控制系统、辅助装置等组成。

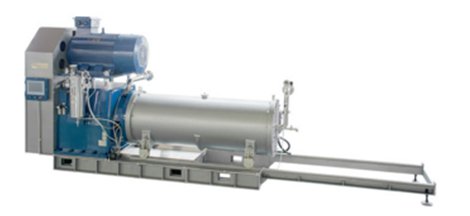

卧式砂磨机实物图
来源：广州派勒

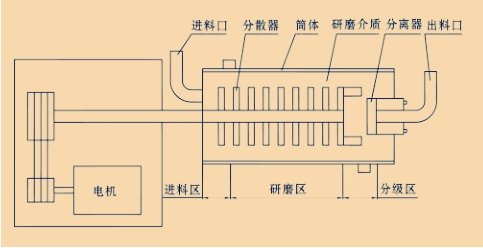

卧式砂磨机结构简图
工作原理
预先进行分散润湿处理的固-液相混合物料经计量泵，从卧式砂磨机上部进料管输入筒体内，电动机带动主轴上的分散器旋转产生动能，物料和筒体内的研磨介质一起被高速旋转的分散器搅动，从而使物料中的固体微粒和研磨介质相互间产生强烈的碰撞、摩擦、剪切作用，介质间的物料粒子受力变形并产生应力场。当应力达到颗粒的屈服或断裂极限时，便产生塑性变形或破碎。未被粉碎的颗粒受离心力作用被甩向砂磨机筒壁，此区研磨介质密度最大，从而强化了粉碎作用，粉碎后的微小颗粒经分离器与研磨介质分离后，从出料管流出。
立式砂磨机VS卧式砂磨机
制造难易度
立式砂磨机不需要机械密封装置配合使用。正因避免了密封方面的问题，相比卧式砂磨机，立式砂磨机在制造上更为容易。
材质
立式砂磨机一般使用的是普通的材质，而卧式砂磨机一般选用较好的材质，一般卧式砂磨机所使用的材料是碳化钨金属材料。
制造成本
立式砂磨机制造容易，所用材质一般，制造成本相对卧式砂磨机更低。
研磨细度
立式砂磨机的磨腔内的研磨介质在受到重力的影响之后，介质填充率较低，分布相对不够均勾，研磨效率低，启动困难。而卧式砂磨机就能很好的克服重力对介质的影响，从而具有较好的研磨效果，能够达到产品对细度的要求。研磨细度可达1μm。
使用成本
立式砂磨机在停机的时候，研磨的介质在研磨腔的底部。然后，一开机，叶片就和珠子产生了强大摩擦，由于研磨珠的太过于集中，就容易造成碎珠事件的发生。
适用范围
立式砂磨机，更加适合一些对产品要求比较低，但是需要有高产量的产品制造。卧式砂磨机适合一些要求高精度和高细度的研磨产品。
随着卧式砂磨机应用范围日益广泛，人们对砂磨机的研究越来越深入。砂磨机也趋向大批量、精细化、纯度高、能耗低的方向发展。不管是立式砂磨机还是卧式砂磨机，其结构都在不断完善，了解两者的特点，根据自己的需要去选择更加合适自己生产的产品。
参考资料：
魏新蕾.卧式砂磨机的设计与主轴结构优化
王佳庆,雷立猛.卧式砂磨机的结构优化设计
