中国粉体网讯
1.一种低成本低温型磷酸铁锂的制备方法
申请人：合肥国轩高科动力能源有限公司
摘要：本发明公开了一种低成本低温型磷酸铁锂的制备方法，涉及锂离子电池正极材料技术领域，包括以下步骤：将化学镀铬废液进行过滤；向其中加入光化学氧化剂臭氧进行反应，将废液中的次磷酸根和亚磷酸根离子氧化成正磷酸根离子；加入三价铁盐，调节pH为2.0～2.5h，升温反应；将反应产物经陈化、压滤、洗涤、化浆处理，得磷酸铁浆料；向磷酸铁浆料中依次加入锂源、碳源，混合，砂膜，喷雾干燥，得到前驱体。将前驱体在保护气氛中进行煅烧，即得磷酸铁锂材料。本发明将化学镀铬废水用于磷酸铁锂正极材料的制备，工艺简单，不仅减小环境压力，且降低了磷酸铁锂的生产成本，所得的磷酸铁锂性能较好，具有良好的离子电导率、电子电导率和耐低温性能。
2.一种高导电性磷酸铁锂正极材料的制备方法
申请人：安徽德亚电池有限公司
摘要：一种高导电性磷酸铁锂正极材料的制备方法，包括制备纳米球型磷酸铁锂；将导电单体、氧化剂和纳米球型磷酸铁锂混合，缓慢加入线型高分子混合，聚合反应，在纳米球型磷酸铁锂局部表面形成一层导电聚合物包覆层；制备纳米球型磷酸铁锂；在纳米球型磷酸铁锂晶体之间形成了一种三维结构的导电层结构,进而提高了磷酸铁锂的导电性，提高了电池的循环性效率，另外线型高分子的添加一方面作为导电分子的聚合骨架，另一方面为添加其他添加剂提供较低的溶剂参数，使不同的容质分子能够混入物料中。
3.一种磷酸铁锂正极材料及其制备方法
申请人：湖北融通高科先进材料有限公司

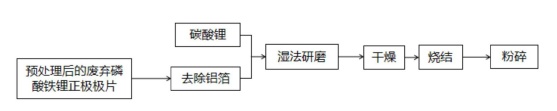

摘要：本发明涉及锂离子电池正极材料制备领域，公开了一种磷酸铁锂正极材料及其制备方法。该方法包括以下步骤：(1)将预处理后的废弃磷酸铁锂正极极片置于水中搅拌，去除铝箔，然后加入碳酸锂，混匀后进行湿法研磨，然后进行干燥，得到干粉；(2)将步骤(1)得到的干粉在惰性气氛下进行烧结，然后粉碎；其中，以所述预处理后的废弃磷酸铁锂正极极片的总重量为100％计，所述碳酸锂的用量为8.5-12.5重量％。该方法将废弃的磷酸铁锂极片进行回收处理制备磷酸铁锂正极材料，工序简单、能源消耗少、生产成本低、节能环保。
4.一种水性磷酸铁锂电池的正极浆料及其制备方法
申请人：江西安驰新能源科技有限公司
摘要：本发明公开了一种水性磷酸铁锂电池的正极浆料及其制备方法,其中正极浆料包括正极活性材料、导电剂和粘结剂，所述粘结剂包括粘结剂A和粘结剂B，按重量比计，正极活性材料∶粘结剂A∶粘结剂B∶导电剂＝90-95∶1-3∶2-5∶2-5；所述正极活性材料为磷酸铁锂；所述粘结剂A的主链为聚乙二醇，支链为丙烯酸盐；所述粘结剂B为丙烯酸和丙烯晴的共聚物。本发明能够提高浆料稳定性，提高极片柔韧性，解决极片开裂掉粉问题。
5.一种Ni、Cr共掺杂碳包覆磷酸铁锂及其制备方法、应用
申请人：合肥国轩高科动力能源有限公司
摘要：本发明公开了一种钢材酸洗废液制备Ni、Cr共掺杂碳包覆磷酸铁锂的方法，包括如下步骤：S1、将钢厂酸洗废液预处理得到含有Ni、Cr的硫酸亚铁即为物料A；S2、物料A的水溶液经双氧水氧化处理后，与磷酸源反应得到无水磷酸铁；S3、将无水磷酸铁、锂源、碳源、无水乙醇混合得到浆料，浆料经球磨、干燥处理后，烧结得到Ni、Cr共掺杂碳包覆磷酸铁锂。本发明还公开了一种Ni、Cr共掺杂碳包覆磷酸铁锂及其应用。本发明回收含有Ni、Cr等金属离子的钢材酸洗废液，可以掺杂磷酸铁锂构成结构缺陷，能够提高磷酸铁锂的比容量和循环稳定性。
6.提高锂离子电池高温循环性能的磷酸铁锂材料、锂电池正极
申请人：深圳中科瑞能实业有限公司
摘要：本发明公开了一种提高锂离子电池高温循环性能的磷酸铁锂材料、锂电池正极，涉及锂离子电池技术领域。该磷酸铁锂材料，按重量百分数计，包括以下组分：96-97％LiFePO4，0.1-1％碳纳米管导电胶液，0.1-1％导电碳黑，2-3％粘合剂。本发明提供的提高锂离子电池高温循环性能的磷酸铁锂材料，制成锂电池的正极材料，具有成本低，内阻小、高温循环性能好、安全质量好、充电快、设计容量提高，可满足高质量性能安全需求的优点。
7.一种磷酸铁锂正极活性材料的制备方法
申请人：佛山市德方纳米科技有限公司; 深圳市德方纳米科技股份有限公司
摘要：本发明提供了一种磷酸铁锂正极活性材料的制备方法，包括：将铁源、磷源、锂源与聚合物单体溶于含氧化性酸和/或非氧化性酸的溶剂，得到第一混合液；当第一混合液含有氧化性酸时，向第一混合液中加入碳源以使溶剂自然蒸发，当第一混合液不含氧化性酸时，在其中加入碳源后再加入过氧化氢，以使体系中的溶剂自热蒸发；待溶剂蒸发完毕后，得到正极活性材料前驱体；在保护气体存在下，对所述正极活性材料前驱体进行烧结，得到磷酸铁锂正极活性材料。本发明方法工艺简单、能耗低、对设备要求低、成本低廉，适于大规模工业化生产和应用，通过本发明方法制得的磷酸铁锂正极活性材料的形貌规整，压实密度高，由其制备的电池具有优良的电化学性能。
8.一种导电磷酸铁锂及其制备方法和应用
申请人：厦门厦钨新能源材料股份有限公司
摘要：本发明属于锂离子电池领域，涉及一种导电磷酸铁锂及其制备方法和应用。所述导电磷酸铁锂的制备方法包括将磷酸和锂源进行沉降反应，再将所得含磷酸锂母液与铁源、氧化剂、碳源以及任选的添加剂进行化学腐蚀结晶反应，所述铁源为铁和/或氧化铁，之后将所得化学腐蚀结晶反应浆料进行磁选得到磁性颗粒和结晶母液，再将结晶母液进行固液分离得到固体颗粒和滤液，所述固体颗粒经干燥和烧结后得到导电磷酸铁锂。将本发明提供的方法所得导电磷酸铁锂作为锂离子电池正极材料，能够显著提高锂离子电池的首次充电效率。此外，本发明在整个过程均未产生多余废水，能够达到对环境友好的目的。
9.一种一体式高倍率磷酸铁锂正极材料及其制备方法和用途
申请人：合肥国轩高科动力能源有限公司
摘要：本发明提供了一种一体式高倍率磷酸铁锂正极材料及其制备方法和用途。一种磷酸铁锂正极材料，其包括平行设置的板状集流体与集流网，集流体与集流网之间设置阵列型银包覆的磷酸铁锂料区。本发明的磷酸铁锂正极材料在制备时，先将集流体进行预处理，然后将铁源、磷源、锂源等均匀分散，置于水热反应釜中，进行水热反应获得阵列型前驱体，之后再进行浸渍反应，于磷酸铁锂表面包覆银金属。双集流体的一体式结构，使得正极的导电性大大提高，阵列型结构不仅缩短了锂离子扩散路径，同时提高了正极的吸液、保液能力，实现良好的倍率和循环性能。
10.一种磷酸铁锂正极材料的制备方法
申请人：北京泰丰先行新能源科技有限公司; 北大先行科技产业有限公司
摘要：本发明公开一种磷酸铁锂正极材料的制备方法，其步骤包括：将铁磷复合物、锂源、碳源，按照摩尔比Li：Fe＝1～1.1，Fe：P＝0.9～1.0混合，得到混合物；将该混合物进行预烧结，得到磷酸铁锂/碳复合物前驱体；将磷酸铁锂/碳复合前驱体研磨成亚微米颗粒，再在保护性气氛下高温烧结，得到粉体状磷酸铁锂正极材料。本方法可以低成本制备高性能的磷酸铁锂正极材料。
11.一种制备磷酸铁锂的方法
申请人：青岛新通道合成技术有限公司
摘要：本发明公开了一种制备磷酸铁锂的方法，属于离子电池电极材料技术领域，其通过采用管式反应器进行连续反应，不仅可以保证产品质量均一稳定，而且可以达到很高的反应温度，耐受比较高的压力，采用密闭反应体系不仅避免了低沸点物料的损失，还保证了各组分配比均一稳定；通过加入纳米微粒控制磷酸铁锂的结晶性能，并且通过加入稳定剂避免二价铁的氧化，同时得到更规整的产品晶型，配合阵列超声波的使用，使得产品形成规整纳米晶型，从而表现出良好的性能。
12.磷酸铁锂电池正极浆料及其制备方法
申请人：贵州安达科技能源股份有限公司
摘要：本发明涉及磷酸铁锂电池制造技术领域，公开了一种磷酸铁锂电池正极浆料及其制备方法。该方法包括以下步骤：(1)将粘结剂与分散剂混合；(2)将导电剂加入步骤(1)所得混合物料中溶解；(3)分多批次向步骤(2)所得混合物料中加入磷酸铁锂，每批次磷酸铁锂的加入时间间隔控制在3-5分钟，待全部磷酸铁锂加料完成后搅拌混合；(4)过滤步骤(3)中所得浆料。采用该方法制备磷酸铁锂电池正极浆料能够在短时间内将浆料中的各组份分散均匀，使得制得的磷酸铁锂电池正极浆料的固含量更高，粘结稳定性和一致性更好。
13.一种爆炸-自蔓燃法联用复合离子掺杂的磷酸铁锂材料的制备方法
申请人：广东石油化工学院
摘要：本发明公开了一种爆炸-自蔓燃法联用复合离子掺杂的磷酸铁锂材料的制备方法，包括以下步骤：S1、前驱体混合溶液配制：将可溶性锂源、九水硝酸铁、可溶性磷源、可溶性氟化物进行混合，得到混合均匀的前驱体粉末；S2、爆炸-自蔓燃处理：将氧化铁粉末、钒金属粉末、铝金属粉末、前驱体粉末进行混合均匀得到混合粉末，加入C3H6O6N6.粉末、PAN粉末，充分混合后在爆炸容器中进行引爆处理，进而引发体系的自蔓燃反应；S3、球磨处理：球磨处理：收集步骤S2的爆炸-自蔓燃处理产物高速球磨，分离磨球，即可得到最终的产品。本发明的制备方法具有反应速度快、活性成分含量高、电导率高和工艺简单的特点。
14.磷酸铁锂电池正极浆料及其制备方法
申请人：银隆新能源股份有限公司
摘要：本发明提供了一种磷酸铁锂电池正极浆料及其制备方法。该制备方法包括：将粘结剂PVDF制备成PVDF胶液；向全部PVDF胶液中加入导电剂预混≤30min，得到第一预混料或者向部分PVDF胶液中加入导电剂预混≤30min，得到第二预混料；向第一预混料中加入磷酸铁锂继续混合，或第二预混料中加入磷酸铁锂继续混合得到混合浆料；向混合浆料中加入剩余PVDF胶液进行再次混合，得到磷酸铁锂正极浆料。上述合浆过程中磷酸铁锂始终处于富含溶剂的环境中，能对溶剂进行充分的吸收，合浆完成后，基本不会对溶剂进一步吸收，因而浆料的固含量高，相对粘度变化较小且稳定性好。
15.一种改性磷酸铁锂材料及其制备方法
申请人：合肥国轩高科动力能源有限公司
摘要：本发明公开了一种改性磷酸铁锂材料，其是由HKUST-1材料对磷酸铁锂进行掺杂得到；所述HKUST-1材料为以均苯三甲酸作为有机配体，以乙酸作为辅助配体，以Cu2+作为金属中心离子的金属-有机框架材料。本发明还公开了改性磷酸铁锂材料的制备方法。本发明制备的改性磷酸铁锂材料可以显著提高电池的低温循环性能。
16.一种片状的磷酸铁锂电极材料的制备方法
申请人：南京理工大学
摘要：本发明公开了一种片状的磷酸铁锂电极材料制备方法。该方法具体步骤为：以七水合硫酸亚铁、磷酸、一水合氢氧化锂为铁源，磷源和锂源，再为以少量抗坏血酸为还原剂，然后以乙二醇作为一种液体表面活性剂，控制乙二醇的用量，溶剂热法首先合成LiFePO4前驱体；离心洗涤，干燥过夜；得到的前驱体在管式炉中烧结得到磷酸铁锂。本发明的工艺过程简单，原料来源广泛，控制形貌效果明显，有利于大规模工业生产；制备的锂离子电池正极材料具有良好的的倍率充放电性能和优异的循环使用寿命，且材料的容量较高。
17.一种磷酸铁锂的制备方法
申请人：湖南长远锂科股份有限公司; 金驰能源材料有限公司
摘要：本发明属于锂离子电池材料技术领域，具体提出了一种磷酸铁锂的制备方法。该方法以富锂废液为锂源，只需检测确定富锂废液中的锂含量，通过补充相应的铁源和碳源等，便可合成得到磷酸铁锂材料。该方法无需经过多次提纯、浓缩、过滤和加热等，且只需进行一次烧结和一次粉碎。该方法生产工艺简单，制备得到的磷酸铁锂材料综合性能良好，且生产成本低、对环境友好。
18.磷酸铁锂材料及其制备方法
申请人：东莞东阳光科研发有限公司
摘要：本发明提供了一种磷酸铁锂材料的制备方法，包括：将磷酸铁、锂源、包覆碳源和掺杂离子源混合，形成混合浆料，其中，所述包覆碳源为PEG或可溶性淀粉、PVA、柠檬酸的组合，所述掺杂离子为钛离子和钒离子的组合；将上述混合浆料进行喷雾干燥，获得前驱体；将上述前驱体烧结，得到磷酸铁锂材料。本发明提供的制备方法中，一方面通过特定的金属离子混合掺杂，提高磷酸铁锂材料的锂离子迁移速度；另一方面通过组合的包覆碳源提高磷酸铁锂材料的导电性，同时使制备的磷酸铁锂材料具有空心结构，提高其倍率性能。
19.一种磷酸铁及磷酸铁锂的制备方法
申请人：湖南雅城新材料有限公司
摘要：本发明公开了一种磷酸铁及磷酸铁锂的制备方法，包括以下步骤：S1、配制铁源和磷源，将铁源分成两个部分F1和F2，将磷源分成两个部分P1和P2；S2、将磷源P1加入到铁源F1中，升温至90～100℃，保温至物料转白；S3、将铁源F2与磷源P2混合，并加入硫酸，得混合液；S4、将步骤S3所得混合液加入至步骤S2处理后的物料中，90～100℃下反应1～3h，反应后产物经洗涤煅烧后，得所述磷酸铁。本发明方案通过对磷酸铁制备工艺过程中加料方式的改变使得最终合成的磷酸铁形貌呈由小片状一次粒子团聚形成的球形的二次粒子，该磷酸铁的团聚密实度高，利用其制得的磷酸铁锂具有较高的压实密度及较好的电性能。
20.一种锂离子电池磷酸铁锂正极材料的制备方法
申请人：艾姆新能源（江苏）有限公司

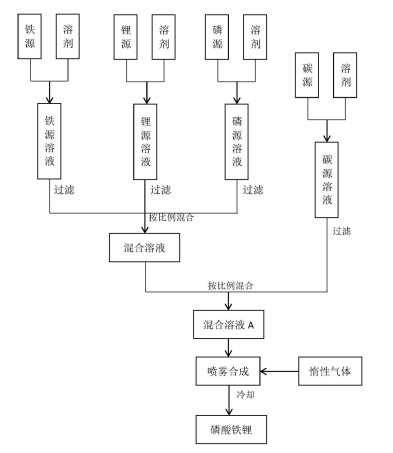

摘要：本发明提供一种锂离子电池磷酸铁锂正极材料的制备方法，具体按以下步骤制备：1）将可溶性铁源、锂源、磷源、碳源分别溶解于溶剂，并对溶液进行精密过滤，分别得到铁源溶液、锂源溶液、磷源溶液和碳源溶液；2）将步骤1）得到的溶液按Li+：Fe3+：PO43-之间的摩尔比为1～1.05:0.95～1:1的比例混合并添加一定的碳源溶液，碳源和LiFePO4之间的摩尔比为0.5～4:1，使最终磷酸铁锂产品中的碳含量控制在1％～10％的范围，得到混合溶液A；3）将混合溶液A在一定温度条件和惰性气体气氛下喷雾合成，得到碳包覆的磷酸铁锂正极材料。本发明的制备方法简单，生产过程连续可控，原料在惰性气氛下生成的磷酸铁锂材料纯度高，结晶度好，形貌均匀，电化学性能优异。
21.一种磷酸铁锂材料、及其制备方法和用途
申请人：深圳市贝特瑞纳米科技有限公司
摘要：本发明涉及一种磷酸铁锂材料、及其制备方法和用途，所述制备方法包括如下步骤：(1)将锂源、铁源、磷源、模板剂和螯合剂分散于水中，制得原料混合溶液，所述模板剂在水中能产生气泡；(2)将所述原料混合溶液在预定压力下进行水热反应，得到预产物。本发明在原料混合溶液中加入模板剂和螯合剂，所述模板剂在水中能够产生气泡，形成液泡膜，进而促使原料混合溶液中的磷酸铁锂晶体沿着液泡膜之间的间隙定向生长，制得形似三维花状结构的产物，所述螯合剂可以在预定压力下使液泡膜稳定存在于反应体系中，通过调节体系压力来控制液泡膜的大小，进而可以稳定控制磷酸铁锂的孔径及形貌。
22.一种高安全性、高温长寿命的水系磷酸铁锂电池的制备方法
申请人：天能帅福得能源股份有限公司
摘要：本发明公开了一种高安全性、高温长寿命的水系磷酸铁锂电池的制备方法，属于锂离子电池技术领域。一种高安全性、高温长寿命的水系磷酸铁锂电池的制备方法，分别制备正负极片和石墨烯导电浆料，将石墨烯导电浆料涂于正负极片表面，并和含有粘性层的微孔膜共同按照叠片方式制成电芯，经热压、焊接、贴胶、铝塑膜封装、烘烤、注液、陈化、化成和二封处理后，分容组装得12Ah的水系磷酸铁锂电池，可以使得制得的水系磷酸铁锂电池具有安全系数高、极化小、保液能力强和高温循环容量衰减慢的优点。
23.一种倍率型磷酸铁锂的制备方法
申请人：合肥国轩电池材料有限公司
摘要：本发明公开了一种倍率型磷酸铁锂的制备方法，将碳源、磷铁源加入去离子水中混合反应，得到浆料A；向所述浆料A中加入锂源和添加剂，同时采用机械搅拌和自循环系统共同运行3-5h形成浆料B；将所述浆料B通过砂磨系统研磨至纳米尺寸的浆料C；通过动态干燥去除所述浆料C的水分，得到物料D；将所述物料D在保护气氛中采用六段烧结进行晶化反应得到烧结料；将所述烧结料粉碎制得所述倍率型磷酸铁锂。该制备方法可制备一种倍率型磷酸铁锂，且该制备方法自动化程度高，能够与能量型磷酸铁锂设备兼容，无需设备改造，非常适合大规模产业化。
24.一种掺杂钛的磷酸铁锂的制备方法
申请人：蒋央芳
摘要：本发明公开了一种掺杂钛的磷酸铁锂的制备方法。将四氯化钛通入到磷酸溶液中，然后将反应浆料放入到密封反应釜，减压蒸发至水完全蒸干；将蒸发干后的粉末倒出后，经过气流粉碎混合碳酸锂，经过混料、浆化、磨细、喷雾和煅烧，得到一次煅烧料；将一次煅烧料加入聚乙二醇溶液，搅拌浆化得到浆化料，然后将硫酸亚铁溶液、磷酸溶液、氨水溶液一起加入到浆化料中，将反应料经过过滤洗涤烘干得到铁钛混合料；将铁钛混合料与碳酸锂、碳源混合后浆化，然后经过磨细、喷雾和煅烧，得到的物料经过气流粉碎、筛分、除铁后，得到掺杂钛的磷酸铁锂。本发明可以得到钛掺杂均匀的磷酸铁锂，放电电压平台高，压实密度高，能量密度高。
25.红土镍矿一步酸浸并联产磷酸铁锂正极活性材料的方法
申请人：中南大学
摘要：本发明属于红土镍矿冶炼以及电化学应用领域，具体提供了一种红土镍矿一步酸浸并联产磷酸铁锂正极材料的方法：将红土镍矿与一定溶度磷酸溶液混合后注入密闭反应器，在温度110～150℃和压力0.2～0.5MPa条件下进行浸出，浸出结束后通过固液分离即可得到磷酸铁前驱体产品，进一步进行配锂焙烧，即可得到磷酸铁锂正极材料。本方法可实现红土镍矿中的铁与镍钴的选择性分离，不仅如此，还能够在浸出过程中实现铁、铝、锰同步共沉淀并获得金属离子掺杂的磷酸铁，改善制得的材料的电池性能。
26.一种超高倍率磷酸铁锂电池及其制备方法
申请人：洛阳超特电源科技有限公司
摘要：本发明属于锂离子电池技术领域，具体涉及一种超高倍率磷酸铁锂电池及其制备方法。本发明的超高倍率磷酸铁锂电池包括至少两个并联和/或串联的单体电芯，所述单体电芯为全极耳卷绕式电芯，所述单体电芯的正极活性物质为纳米磷酸铁锂，负极活性物质为中间相石墨和软碳包覆石墨，中间相石墨和软碳包覆石墨的质量比为(2.5～3.5)～(6.5～7.5)。本发明的磷酸铁锂电池在保证安全稳定的前提下，具有85Wh/Kg以上的能量密度，并且能够在安全工况下以10～40C的超高放电倍率持续放电，以40～70C超高放电倍率脉冲循环放电。
27.磷酸铁锂及其制备方法
申请人：曲靖市德方纳米科技有限公司
摘要：本发明属于电池材料的合成技术领域，具体涉及一种磷酸铁锂及其制备方法。本发明通过将含磷酸根离子的溶液与铁源和氧化剂进行反应得到可溶性的非晶态磷酸铁，再经液相法合成得到磷酸铁锂。本发明磷酸铁锂的制备方法能耗低、生产成本低、步骤简单，所得磷酸铁锂具有压实密度高、电化学性能好的优点。
28.改性磷酸铁锂材料及其制备方法和应用
申请人：蜂巢能源科技有限公司
摘要：本发明公开了一种改性磷酸铁锂材料及其制备方法和应用，该方法包括：将碳包覆磷酸铁锂材料、导电聚合物、第一溶剂、引发剂混合，并经超声和回流得到反应液，所得的反应液经固液分离、洗涤、干燥处理后得到改性磷酸铁锂材料。该方法制备的改性磷酸铁锂材料可提升碾压后极片与电解液的浸润性，缩短吸液时间。
29.一种改性磷酸铁锂正极材料及其制备方法
申请人：长沙而道新能源科技有限公司
摘要：本发明提供了一种改性磷酸铁锂正极材料及其制备方法，先以硝酸锂、磷酸二氢铵、硝酸铁、三氧化二钇、五氧化二钽为原料制成掺杂磷酸铁锂，然后将掺杂磷酸铁锂与石墨烯包覆纳米锡粒子复合造粒制成掺杂磷酸铁锂复合体，最后在掺杂磷酸铁锂复合体表面包覆硅铝层，得到一种改性磷酸铁锂正极材料，电阻率低、大大改善了充放电性能，并有较高的低温效率。
30.一种高压实磷酸铁锂的制备方法
申请人：东莞东阳光科研发有限公司
摘要：本发明提供了一种高压实磷酸铁锂的制备方法，将磷酸铁原料、锂源和碳源加入水中进行研磨形成混合浆料，将所述混合浆料依次进行喷雾干燥、烧结、气流粉碎，得到磷酸铁锂；所述研磨过程包括：将上述原料加水，进行球磨，球磨至粒度D50为1.2-1.35微米，形成一次浆料，然后将一次浆料质量的30％-40％移除搅拌待用，将剩余的一次浆料进行砂磨，砂磨至粒度D50为0.45-0.55微米，形成二次浆料，将二次浆料与所述移除搅拌待用的一次浆料混合，得到混合浆料。所述制备方法无需进行高温烧结，就能达到大小粒度搭配的效果，避免了高温烧结引起磁性物质的产生，同时实现了高压实、高容量。
31.一种包覆碳铝的磷酸铁锂正极材料的制备方法
申请人：余姚市鑫和电池材料有限公司
摘要：本发明涉及电极材料领域，尤其涉及一种包覆碳铝的磷酸铁锂正极材料的制备方法。所述方法包括：将锂源、铁源和磷源混合加入至分散剂中，进行一次湿法球磨后得到浆料，所得浆料干燥并煅烧后得到磷酸铁锂半成品；将磷酸铁锂半成品与铝粉和碳纤维混合，再置于分散剂中进行二次湿法球磨，所得到混合浆进行预干燥后得到预干粉料，预干粉料置于氩气气氛中吹扫干燥，得到干燥粉料；干燥粉料继续在氢气和氩气的混合气氛中吹扫升温，并恒温一段时间后得到前驱体；前驱体继续在碳源气体和氢气的混合气氛中进行恒温吹扫，随后在氩气气氛中冷却得到包覆碳铝的磷酸铁锂正极材料。本发明整体制备方法简洁高效，所制得的正极材料具有更优的克容量和循环性能。
32.一种纳米磷酸铁锂及其制备方法
申请人：广东邦普循环科技有限公司; 湖南邦普循环科技有限公司; 湖南邦普汽车循环有限公司
摘要：本发明属于材料化学领域，公开了一种纳米磷酸铁的制备方法，包括以下步骤：(1)将三价铁盐和磷酸盐加入水中，得到溶液A；(2)向溶液A中加入表面活性剂，得到溶液B；(3)将溶液B搅拌、超声后置于微波消解仪中进行微波水热反应，得到固体C；(4)将固体C干燥，煅烧，即得纳米磷酸铁。本发明采用微波水热法，具有加热速度快，加热均匀，无温度梯度等优点，常规水热反应需要2-8h，而微波水热仅需3-15分钟，极大缩减了样品的制备时间。本发明制备的磷酸铁为纳米级别，粒径为20-30nm，粒度均匀，无团聚现象，振实密度高，可作为电池级磷酸铁锂的前驱体，且具有制备过程简单、生产效率高、产品纯度高，分散性能好。
33.一种高压实、低电阻磷酸铁锂及其制备方法
申请人：合肥国轩高科动力能源有限公司
摘要：本发明公开了一种高压实、低电阻磷酸铁锂及其制备方法，将磷酸铁、碳源、锂源混合后经过粗磨、细磨得到纳米级浆料，浆料经喷雾干燥后得到干燥料，在惰性气氛下煅烧得到一次烧结料，与PVDF混合，再在惰性气氛下煅烧得到二次烧结料，将二次烧结料进行气流粉碎后除磁，即得。本发明制备方法简单，成本低，且制备的磷酸铁锂压实密度高、电阻率低，为电芯的加工性能、尤其是能量密度提升，倍充放方面提供了有力支撑。
34.一种长循环寿命磷酸铁锂电池及其制备方法
申请人：湖北亿纬动力有限公司
摘要：本发明涉及一种长循环寿命磷酸铁锂电池及其制备方法。所述方法包括如下步骤：(1)将磷酸铁锂、正极导电剂、正极粘结剂和正极溶剂混合制成正极浆料，将所述正极浆料涂布于正极集流体表面，得到正极极片，所述正极导电剂为导电炭黑SP和碳纳米管的混合物，所述磷酸铁锂的粒径分布D50为0.55～1.95μm；(2)将石墨、负极导电剂、负极粘结剂、分散剂和负极溶剂混合制成负极浆料，将所述负极浆料涂布于负极集流体表面，得到负极极片，所述石墨的粒径D50为9～16μm；(3)将所述正极极片、负极极片、隔膜和电解液组装成长循环寿命磷酸铁锂电池。本发明所述磷酸铁锂电池具有较长的循环寿命和优异的电化学性能。
35.一种微波合成磷酸铁锂材料的方法
申请人：中国科学院深圳先进技术研究院
摘要：本发明涉及一种微波合成磷酸铁锂材料，具体公开了一种利用废旧电池微波合成磷酸铁锂材料的方法，具体步骤如下：(1)选取废旧的磷酸铁锂电池，对其进行放电处理后拆解得到正极片；(2)将步骤(1)所得正极片在300-500℃下煅烧1-10小时，待温度降至室温取出，机械振动正极片，使磷酸铁锂从集流体铝箔上脱落，得到磷酸铁锂粉末；(3)将磷酸铁锂粉末、锂源、铁源、磷源、碳源混合后，进行球磨后进行进行10-100秒的微波处理，并重复球磨和微波处理步骤直至得到磷酸铁锂颗粒。本发明的工艺操作简单，过程容易控制，能耗较低，对环境友好，不产生二次污染物，同时修复后的磷酸铁锂材料可重新用来生产锂离子电池。
36.一种高容量锂离子电池正极材料磷酸铁锂的制备方法
申请人：隆能科技（南通）有限公司
摘要：本发明涉及一种高容量磷酸铁锂的制备方法，步骤：按比例称取一定量的锂源、铁源、磷源、钛源或镁源，然后加入碳源、聚乙二醇，用湿法球磨在球磨机内混合均匀，然后进一步细磨；借助喷雾干燥制得球形颗粒的前驱体后再混炼处理；后将前驱体放入烧结炉在惰性气体氛围保护下烧结，得到碳包覆的磷酸铁锂材料；将得到的材料经过粉碎、分级，制得近似正态分布的成品正极材料。优点是：制得的磷酸铁锂正极材料，具有较高的放电比容量，也具有良好的压实性能，操作工艺简单，安全性好，对环境无污染，原材料来源广泛且价格低廉，能降低成本，适于工业化生产。
注：信息来源国家知识产权局，中国粉体网编辑整理/黑金。
图片非商业用途，存在侵权告知删除！
