纳米材料,激发你的好奇心


来源:安东帕中国

标签安东帕

https://img.xiumi.us/xmi/ua/2V0fG/i/05b8ff3614ea273b760e70fab5bdae90-sz_649006.jpg



纳米材料

纳米材料是近几十年来最伟大的技术成就所用的基石。它们为医药、可再生能源、化妆品、建筑材料、电子设备等领域的突破性改进奠定了基础。纳米材料具有形成新材料的潜力,因此其性质和相互作用成为研究的热点。安东帕是全球研究人员的可靠合作伙伴:世界排名前100位的大学中有96所,每天至少使用我们的一种仪器。

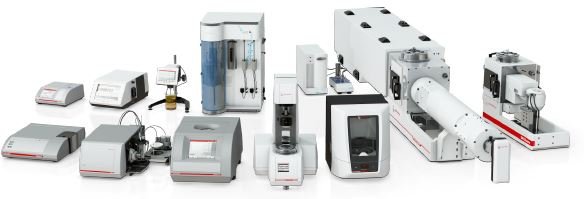

安东帕独特而灵活的纳米材料研究仪器组合为客户实验室提供了前瞻性的解决方案,今天购买的仪器,也为未来提供了无数的可能性。

https://img.xiumi.us/xmi/ua/2V0fG/i/6c2ef2fb5c70c94ba868df49feeb0fdc-sz_26733.JPG



纳米颗粒

01

https://img.xiumi.us/xmi/ua/2V0fG/i/725a81ea5a90bbfca6068a7e4e32b3fd-sz_29243.jpg

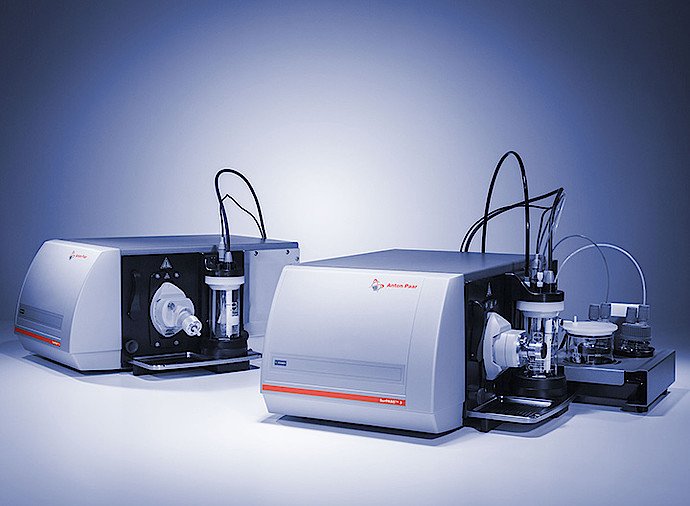

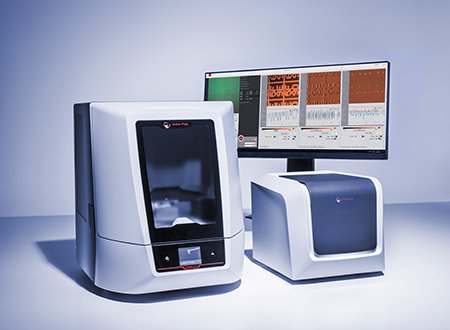

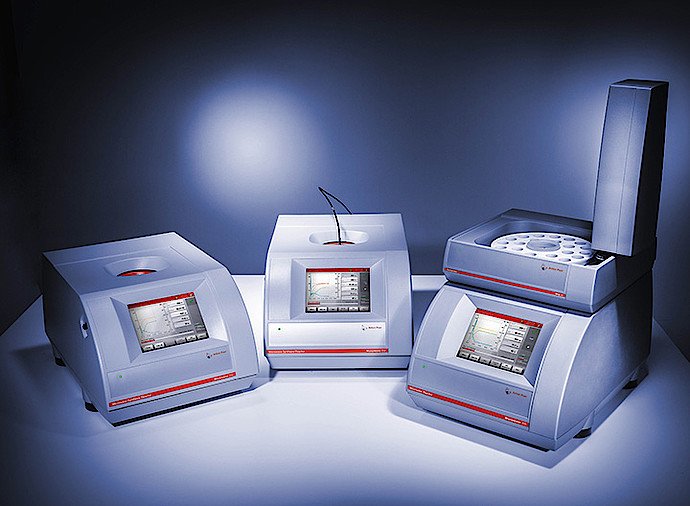

纳米颗粒是一种用于许多不同领域的超细单元,从生物医学、制药到储能技术。由于它们的尺寸,很难进行跟踪和测量,但了解它们的特性是非常必要的,这样就可以设计它们来实现它们的目的。不同的测量技术可用于制备和表征纳米粒子,如微波合成、原子力显微镜、动态光散射、SAXS、激光衍射等。

https://img.xiumi.us/xmi/ua/2V0fG/i/1bcf6ee0efaa87fbc2fce70b3c81f9a2-sz_91612.jpghttps://img.xiumi.us/xmi/ua/2V0fG/i/02afcf2d0ee9c82aae16258fa1bff555-sz_7525275.jpg?x-oss-process=style/xmhttps://img.xiumi.us/xmi/ua/2V0fG/i/34135f94653655ab04f10ff0fad50d88-sz_74660.jpghttps://img.xiumi.us/xmi/ua/2V0fG/i/3e2ab95ad9bc84e6a238f073c41082d4-sz_737465.jpg



02

2D材质

https://img.xiumi.us/xmi/ua/2V0fG/i/bae724712ee7b242db8c0a1e06772dfd-sz_28394.jpg

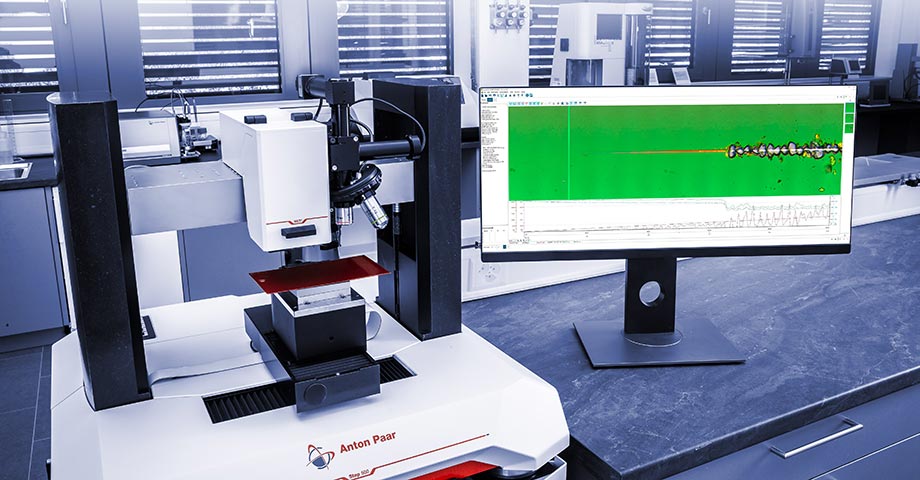

单层材料是非常广泛应用的研究重点,包括纳米尺寸的应变计,用于人体植入的纳米晶TiO2涂层,以及原子台阶对生长现象的影响,或例如,研究阳极或阴极组件的2D材料结晶度,以便在电池中更快更有效地进行能量转移。安东帕公司的各种测量解决方案和不同技术在二维材料的表征中发挥着重要作用,如可进行温度控制的掠入射小角X射线散射(GISAXS)、原子力显微镜(AFM)、表面zeta电位或真密度仪。


https://img.xiumi.us/xmi/ua/2V0fG/i/d7e201e2de46a1c486013dd19851a4d6-sz_2571118.jpg?x-oss-process=style/xmhttps://img.xiumi.us/xmi/ua/2V0fG/i/34082553ad1bfc5d1869afde40cd97b5-sz_2339908.jpg?x-oss-process=style/xmhttps://img.xiumi.us/xmi/ua/2V0fG/i/1563c13fab5a325e1dc27322426a9798-sz_81998.jpghttps://img.xiumi.us/xmi/ua/2V0fG/i/157f55c43363053d747fb4a67c5d11df-sz_83621.jpg

复合材料

03

https://img.xiumi.us/xmi/ua/2V0fG/i/7cec87b101ded2b9713310fada57612d-sz_27710.jpg

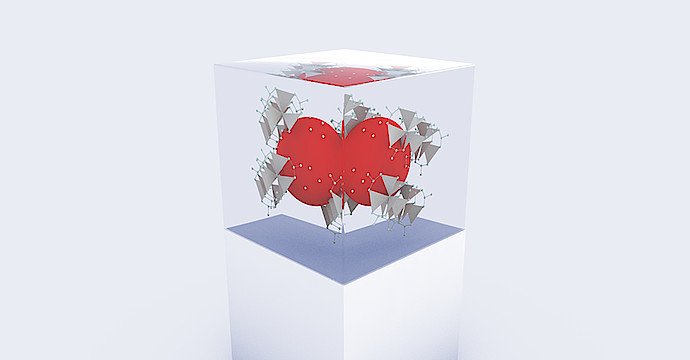

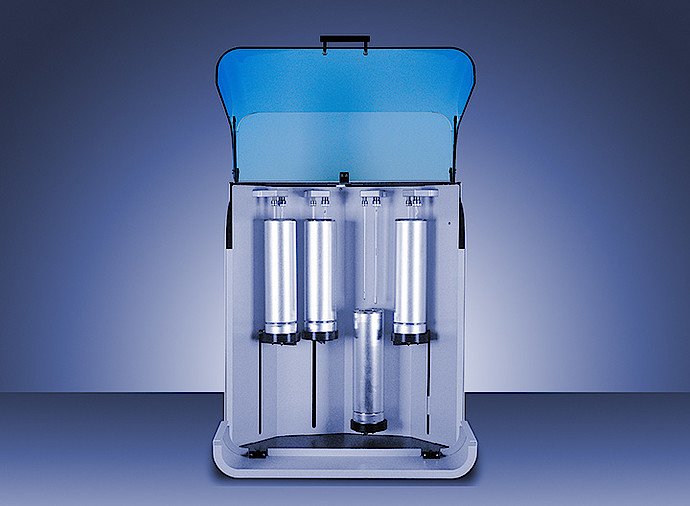

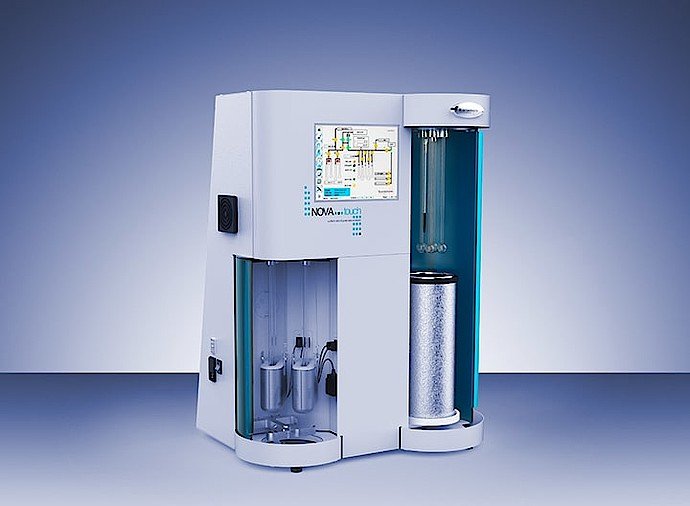

复合材料将两种或两种以上材料的不同特性结合在一起,形成一种新材料,其特性与单个部件不同。复合材料与固溶体和混合物的区别在于,它们各自的组分保持分离和区别。因此,研究和了解复合材料的性能对其应用至关重要。涉及到流变学研究或孔径表征金属有机框架(MOF)气体吸附分析仪。


https://img.xiumi.us/xmi/ua/22aEI/i/80f9a607e6fc41d1718d2cfdb89413f5-sz_963983.jpghttps://img.xiumi.us/xmi/ua/22aEI/i/dd51dac60d7d2a5d8bd1bea2644d6ddc-sz_1182261.jpg?x-oss-process=image/resize,limit_1,m_lfit,w_1080/crop,h_791,w_1054,x_17,y_121https://img.xiumi.us/xmi/ua/22aEI/i/e844ffd71f18fd39e5782972590d0d3b-sz_47131.jpghttps://img.xiumi.us/xmi/ua/22aEI/i/cd73b997c135d4f942cafbe099c0162d-sz_71713.jpg

04

半导体

https://img.xiumi.us/xmi/ua/2V0fG/i/75d0b4c66efd07572bbd97596ee1edc4-sz_28338.jpg

在信息处理、全彩显示和新型传感器技术等领域,对纳米结构的理解和表征在前所未有的技术发展中起着至关重要的作用。安东帕的解决方案有助于我们时代的技术进步。它们包括颗粒尺寸的表征和表面zeta电位的研究,以改进化学机械抛光工艺,以及用掠入射小角X射线散射(GISAXS)分析纳米图形表面。

https://img.xiumi.us/xmi/ua/2V0fG/i/f72ef8eabe00830a878b6259041235e6-sz_2849295.jpg?x-oss-process=style/xmhttps://img.xiumi.us/xmi/ua/2V0fG/i/8edd0256e7793cb43fc5e054d6426ae5-sz_2024808.gif


欲了解更多,点击进入安东帕中国>>
