中国粉体网讯 由于具有高强度、高模量、高硬度、耐高温、耐腐蚀等诸多优点，陶瓷和陶瓷复合材料是极有发展前途的材料。但是，我们都知道，陶瓷的脆性很大，即其断裂韧性非常低，这又在一定程度上限制了它的应用。
基于陶瓷材料高强低韧的这种特性可知，断裂力学性能是评价陶瓷材料力学性能的重要指标，也正是由于这种特性，其断裂行为较好地符合线弹性力学所要求的裂纹尖端平面应变条件。预测结构材料的力学性能所必需的一个重要参数是断裂韧性。
陶瓷材料断裂韧性的评定方法有哪些呢？
目前常用的陶瓷断裂韧性测试方法有十余种，包括单边切口梁法(SENB)、表面裂纹弯曲法(SCF)、单边预裂纹梁法(SEPB)、单边V型切口梁法(SEVNB)、山形切口梁法(CNB)、单边斜切口梁法(SGNB)、压痕法(IM)、双扭法(DT)、悬臂梁法(DSC)等。根据其测试方法的基本原理和预制裂纹的模式，可分成压痕法、切口梁法、预裂纹梁法和其他方法等4大类。
一、压痕法(IM)
利用压痕法测试陶瓷断裂韧性的理论基础是接触力学，基本原理是利用压头在光滑的陶瓷表面施加一定的载荷直至压痕四角产生明显的裂纹，通过光学或扫描电镜测量压痕尺寸和产生的裂纹长度，结合载荷、材料硬度和弹性模量，以及校准常数计算出材料的断裂韧性值。常见的微裂纹形式有半月型裂纹和巴氏裂纹两种，如下图所示。该方法仅适用于容易产生压痕裂纹的材料，如玻璃和脆性较高的陶瓷。对于准塑性陶瓷，如MAX相陶瓷，无法产生压痕四角裂纹则并不适用。

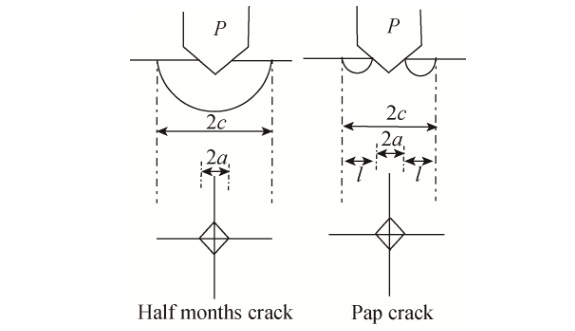

半月裂纹和巴氏裂纹压痕示意图
二、单边预裂纹梁法(SEPB)
单边预裂纹梁法(SEPB)通过裂纹引发装置，在陶瓷弯曲试样受拉面预制一个初始裂纹或压痕，通过疲劳载荷或桥压法使其扩展形成一条设定长度的裂纹，然后测量样品的断裂韧性。该方法得到的裂纹基本上与自然裂纹相同，被认为是测量陶瓷断裂韧性最准确的方法，其关键难点在于如何准确、简便地预制出一条长度合适的裂纹。
三、切口梁法
切口梁法是目前最为简单的断裂韧性样品制备方法，是对陶瓷梁试样用金刚石刀片直接切割出一个直通切口，可分为一步切口法和二步切口法，其原理是试样切口根部在加载过程中成为应力集中点，随着载荷的进一步增加，产生裂纹的萌发和扩展，从而达到模拟裂纹扩展形态。一步切口法指直接加工出一个切口，如单边切口梁法(SENB)、山形切口梁法(CNB)、单边斜切口梁(SGNB)。二步切口法是指在原有的SENB直通切口上二次加工出一个尖锐的切口，如单边V型切口梁法(SEVNB)。

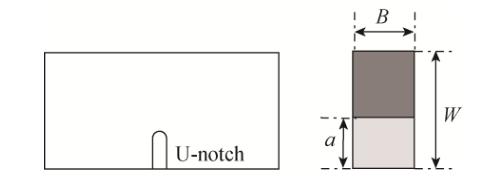

SENB法测试试样U型切口形状示意图
四、其他方法
除了上述的IM法、SENB法、SEPB法、CNB法、SGNB法、SEVNB法，传统的测量陶瓷断裂韧性的方法还有双悬臂梁法(DCB)、悬臂梁法、双扭法(TD)、紧凑拉伸法等。双悬臂梁法(DCB)的理论较为完善，但试样尺寸大、形状复杂、操作麻烦、夹具固定困难等缺点，根据横切槽的不同可分成锥形DCB、固定状态DCB、楔形负载DCB；双扭法(TD)的理论分析不够完善，采用半经验计算公式，断裂韧性值的测定不依赖于裂纹，不需要观察裂纹扩展，不需要获取裂纹长度，可用于高温环境下断裂韧性的测量；紧凑拉伸法同DCB法的优缺点一样。这些方法由于他们的缺点使得断裂韧性测量值偏差太大，操作复杂，现基本不用于陶瓷断裂韧性的测量。
由于陶瓷的本征脆性，使得这类材料也被称为最容易发生突发性事故的材料，尤其在工程陶瓷材料的选择中尤其慎重。因此，研究陶瓷材料的断裂韧性及测试方法非常重要。中国粉体网将在郑州举办“2021第四届新型陶瓷技术与产业高峰论坛”。届时，来自华南理工大学的饶平根教授带来题为《陶瓷基复合材料断裂韧性评价》的报告。在报告中，饶平根教授将介绍采用基于飞秒激光的SEVNB法研究了三维连续纤维增韧陶瓷基复合材料、晶须增韧陶瓷基复合材料和延性夹层层压陶瓷基复合材料的断裂韧性，并与SENB法进行对比。本报告的研究成果可为快速准确可靠评价陶瓷基复合材料的真实断裂韧性提供重要的参考依据。（鉴于当前防控需要，原定于2021年8月13-14日在郑州喆鹏酒店举办的“第四届新型陶瓷技术与产业高峰论坛”将延期举办，计划参会的单位可以联系会务组，具体举办日期主办方确定后将第一时间通知您！）
专家介绍：
饶平根，华南理工大学材料学院教授、博士生导师。1985年和1988年在天津大学技术陶瓷专业分别获得工学学士、工学硕士学位；1995年在华南理工大学无机系非金属材料专业获得工学博士。
1998年1月～1998年7月，韩国科学技术研究院客座研究员；1998年12月～1999年12月，日本大阪工业技术研究所博士后研究员（ITITFellow）；2000年12月～2002年12月，日本产业技术综合研究所关西中心博士后研究员（STAFellow）。
自1988年参加工作起一直从事高性能陶瓷及超细粉体等方面的研究和教学工作。先后主持或参与国家及省部级项目40余项，有5项成果通过国家教委鉴定或广东省科技厅鉴定；已在《J.Euro.Ceram.Soc.》、《J.Am.Ceram.Soc.》、《ScriptaMaterialia》、《无机材料学报》等国内外重要学术刊物发表学术论文100多篇，其中80多篇论文被SCI或EI收录，得到了国际同行的关注和引用，获国家发明专利授权22件。
参考来源：
[1]万德田，魏永金等.陶瓷断裂韧性测试方法准确性和简便性比较分析
[2]李大梅.氧化铝基复相陶瓷的制备及力学性能研究
