上海硅酸盐所在氧化锆透明陶瓷领域取得系列进展


来源:中国粉体网   山川

[导读]  上海硅酸盐所在氧化锆透明陶瓷领域取得系列进展。

中国粉体网讯  生活中,我们平常见到的陶瓷是不透明的,这是因为一般多晶陶瓷非立方晶系的晶粒在取向上具有随机性,以及陶瓷内部的气孔和第二相等缺陷对光线产生强烈的折射和反射,导致光线通过陶瓷时被分散。影响陶瓷透明度的因素主要有晶界、气孔、致密度、杂质以及表面抛光程度等,如果解决了这几方面因素的干扰,完全能做出像玻璃一样的透明陶瓷。至今,氧化铝、氧化锆、氮氧化铝等很多材质的透明陶瓷已被开发出来并得到广泛的应用。

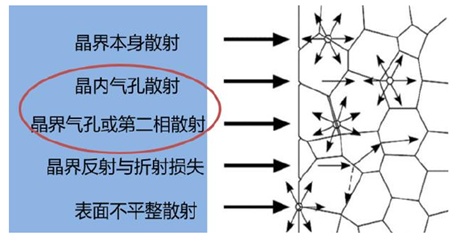

光在陶瓷中的传播和散射示意图


ZrO2熔点高达2715℃,纯ZrO2常温下为单斜相,而只有立方相结构才不存在光学各向异性,因而立方相更适合制备透明陶瓷,故一般采用稳定剂如Y2O3将其稳定到立方相。钇稳定氧化锆(YSZ)透明陶瓷在可见光波段的折射率可达2.16,远高于传统的光学玻璃和光学树脂(1.5~1.8)。YSZ透明陶瓷可以用于制作光学镜头,迎合了如显微镜、数码相机和望远镜等现代光学器件的大视角和小型化的发展趋势。此外,YSZ透明陶瓷还具有优异的光学性能和力学性能,可以用于制作透明装甲、红外窗口和整流罩。国外一些研究机构以日本东曹商业YSZ粉体为原料,已经制备出高质量的YSZ透明陶瓷。




YSZ透明陶瓷的应用前景:光学镜头、透明陶瓷装甲


目前,我国在该领域的研究还相对落后,上海硅酸盐研究所在该领域的贡献较大。近年来,上硅所透明陶瓷研究中心李江研究员团队深入开展了氧化锆透明陶瓷的研究工作,并取得了系列研究进展。


首先,该团队以商业8YSZ(钇稳定氧化锆)粉体为原料,系统研究了预烧温度对陶瓷内部气孔和晶粒尺寸的影响,结合热等静压烧结制备出了兼具光学透过率和力学性能的氧化锆透明陶瓷。


同时,该团队以成本低、来源广的ZrOCl2•8H2O和Y(NO3)3为原料,NH3•H2O为沉淀剂,采用共沉淀法合成了Y0.16Zr0.84O1.92纳米粉体,并通过调控共沉淀工艺中滴定终点的pH值和优化预烧温度制得直线透过率达到72.4%@800nm的氧化锆透明陶瓷。

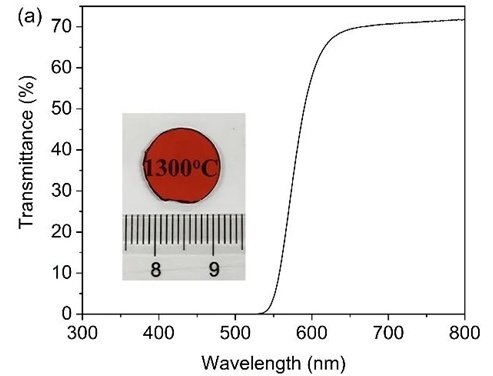

红色氧化锆透明陶瓷的实物图和直线透过率曲线


此外,李江研究员团队与江苏大学材料学院刘强教授合作,研制出红色氧化锆透明陶瓷,进一步拓宽了氧化锆陶瓷在滤光片、信号灯罩等领域的应用。


参考来源:

[1]陈鹏辉.钇稳定氧化锆(YSZ)透明陶瓷的制备与性能研究

[2]中科院上海硅酸盐所


(中国粉体网编辑整理/山川)

注:图片非商业用途,存在侵权告知删除


推荐17

作者:山川

总阅读量:10776997

相关新闻:
网友评论:
0条评论/0人参与 网友评论

版权与免责声明:

① 凡本网注明"来源:中国粉体网"的所有作品,版权均属于中国粉体网,未经本网授权不得转载、摘编或利用其它方式使用。已获本网授权的作品,应在授权范围内使用,并注明"来源:中国粉体网"。违者本网将追究相关法律责任。

② 本网凡注明"来源:xxx(非本网)"的作品,均转载自其它媒体,转载目的在于传递更多信息,并不代表本网赞同其观点和对其真实性负责,且不承担此类作品侵权行为的直接责任及连带责任。如其他媒体、网站或个人从本网下载使用,必须保留本网注明的"稿件来源",并自负版权等法律责任。

③ 如涉及作品内容、版权等问题,请在作品发表之日起两周内与本网联系,否则视为放弃相关权利。

粉体大数据研究
  • 即时排行
  • 周排行
  • 月度排行
图片新闻
