中国粉体网讯 在造纸填料行业，高岭土的吸油值是影响涂布纸品质的一个重要因素。
有研究表明，高吸油值的高岭土填料可使涂布纸具有较好的印刷适性。但目前国内煅烧高岭土的吸油值普遍低于国际上优质涂料级高岭土的吸油值，例如巴斯夫公司利用风化高岭土生产的ANSILEX93产品（煅烧高岭土）的吸油值可高达90g/100g以上，国内的吸油值普遍在60~80g/100g之间。加之其他指标上的差距，我国每年都需要进口大量优质涂料级高岭土。

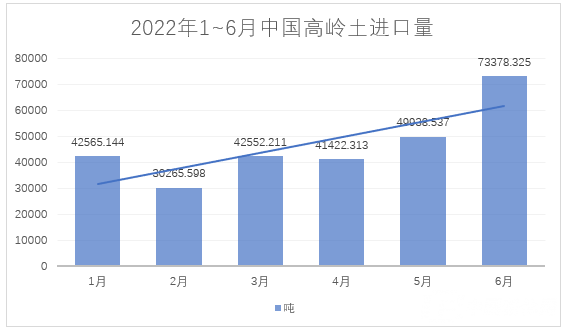

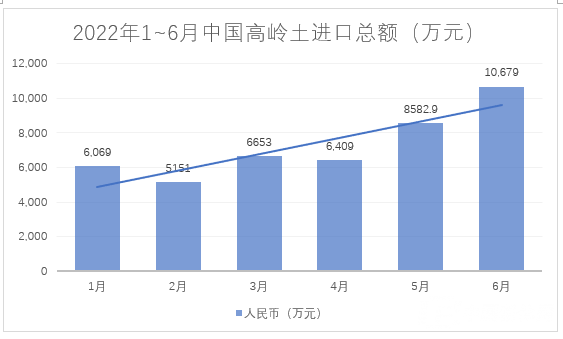

据海关总署数据，2022年1~6月，我国进料高岭土约28万吨，总额约4.4亿元。
如何有效提高高岭土的吸油值呢？
高岭土的吸油值是一个复杂的指标，它的影响因素有很多，如颗粒粒度及分布、比表面积、孔结构、颗粒的堆积密度、粘性、pH值、Zeta电位等等。
例如，孙涛等以唐山煤系高岭土为原料，在600~1000℃范围内间隔50℃取点，分别煅烧3h，结果发现750℃煅烧的高岭土吸油值最高，达到76.3g/100g，其中高岭土的比表面积对吸油值影响显著；750℃煅烧的高岭土比表面积最大，孔径分布集中于微孔和中孔，平均孔径最小。煅烧温度升高至800℃以后，高岭土发生烧结导致微孔闭塞，孔径分布向中孔和大孔集中，比表面积减小，吸油值降低。
目前，国内增加高岭土吸油值的方法各有不同，但都在做“表面”功夫。
2022年3月，太原理工大学苗洋等公开了一种高吸油值煅烧高岭土的制备方法。包括以下步骤：（1）将氟化物与高岭土粉体充分混合，在800‑1200℃煅烧温度下保温3‑5小时，然后随炉冷却得到中间产物；（2）将中间产物充分搅拌后进行超微细粉碎处理，得到煅烧高岭土。氟化物的添加使煅烧高岭土的颗粒表面产生大量的亚微米级莫来石晶须，显著提高煅烧高岭土的吸油值，并且后续采用超微细粉碎处理，进一步提高其吸油值，同时减小煅烧高岭土的粒度，吸油值达到86g/100g以上。
2021年2月，内蒙古超牌建材科技有限公司林炼等公开了一种高白度高吸油值煅烧高岭土及其制备方法。包括煅烧高岭土和吸附在煅烧高岭土表面的白炭黑，白炭黑为煅烧高岭土质量的0.5～1.5%。将煅烧高岭土表面包覆白炭黑，使得煅烧高岭土白度值和吸油值均增加，生产出满足涂布纸需要的高白度高吸油值的煅烧高岭土。
2020年10月，山西大学崔静磊等公开了一种高吸油值二氧化钛/高岭土复合材料的制备方法，可解决现有二氧化钛复合材料难以同时达到高吸油值和高白度的问题。将高岭土分散在水中，搅拌均匀制备成高岭土浆液。称取钛盐溶解于水中，将钛盐溶液加入到高岭土浆液中，其中钛盐与高岭土的质量比为0.05~0.30。将钛盐水溶液匀速滴加进高岭土浆液中，在搅拌的条件下反应30min，期间通过氨水调节pH为2.0~4.0之间。将反应混合物转入反应釜，在120℃反应2h；反应结束后，抽滤水洗、烘干，在700~900℃空气条件下煅烧2h。制备出的二氧化钛/高岭土复合材料的吸油值高达148g/100g，白度达到92.3。
写在最后
从部分论文研究与专利技术中不难发现，国内提升高岭土吸油值的方法主要是围绕“改变孔径分布和增加比表面积”来实现的。有美国专利指出，将高岭土的粒度分布要做的尽可能的窄，粒径越小，吸油值越高；颗粒大小越均匀、粒度分布越窄，颗粒的松散堆积密度就越小，堆积产生空隙也就越大，能储藏油分子的空间就越大。从这一方面来看，国内从粒径和粒径分布方面提升高岭土吸油值的研究与应用依旧有所不足。
参考来源：
闫雷，等：微波辐照煤系高岭土及其吸油性能，太原理工大学
山西大学. 一种高吸油值二氧化钛/高岭土复合材料的制备方法:CN202010681464.9[P]. 2020-10-30.
内蒙古超牌建材科技有限公司. 高白度高吸油值煅烧高岭土及其制备方法:CN201910066307.4[P]. 2021-02-09.
太原理工大学. 一种高吸油值煅烧高岭土的制备方法:CN202210253736.4[P]. 2022-06-03.
（中国粉体网编辑整理/昧光）
注：图片非商业用途，存在侵权告知删除！
