旭光电子:先进电子陶瓷材料项目建设完成


来源:中国粉体网   空青

[导读]  为适应电子专用材料、电子元器件在航空航天等高端市场的发展,满足客户多方位需求,旭光电子投资建设了电子陶瓷材料产业化项目。

中国粉体网讯  电子陶瓷因具有独特的光学、磁学、电学特性,成为电子信息产业中各类电子元器件制造的关键原材料,在自动化、通讯、能源转化、存储和电子等领域发挥着至关重要的作用。

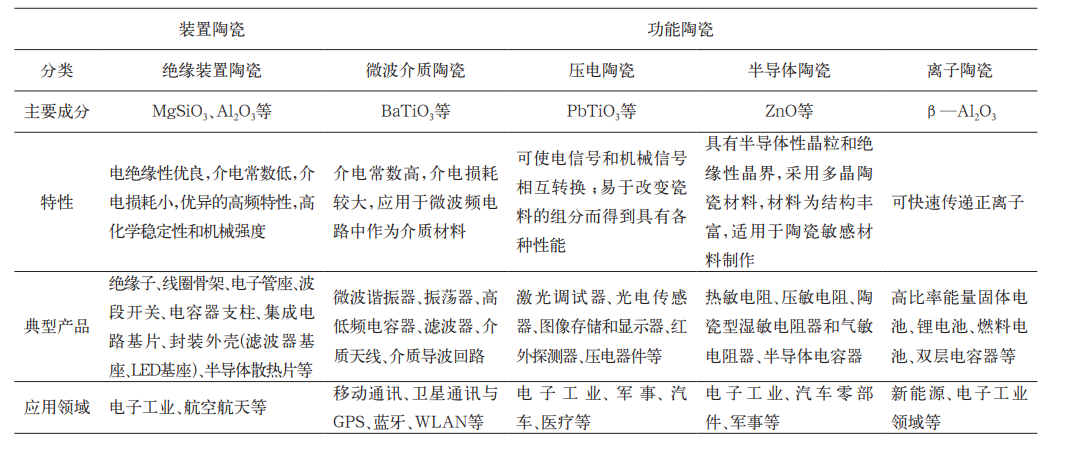

▲电子陶瓷种类、特性及应用


随着新一代信息技术的快速发展,各应用领域对电子元器件的性能、品质要求愈高,因此电子元器件对高性能电子陶瓷材料的需求成为必然趋势,市场前景广阔。


为适应电子专用材料、电子元器件在航空航天等高端市场的发展,满足客户多方位需求,旭光电子投资建设了电子陶瓷材料产业化项目。

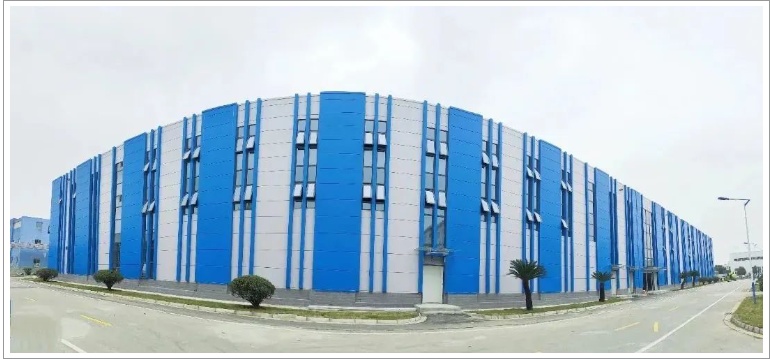

项目厂房外立面全景实拍


据悉,该项目是成都市重点项目,占地14000平方米,项目集研发、生产、销售及技术服务为一体,致力于为客户提供氮化铝陶瓷基板、氮化硅陶瓷基板、氮化铝陶瓷结构件、高温多层共烧氮化铝陶瓷基板、高温多层共烧氧化铝陶瓷基板、半导体设备用陶瓷器件等电子级陶瓷器件等一站式整体解决方案。


目前旭光电子陶瓷材料产业化项目基地已经建设完成,基础动力设备和生产设备陆续进厂安装调试、试运行,为全面投入生产做好了充分准备。

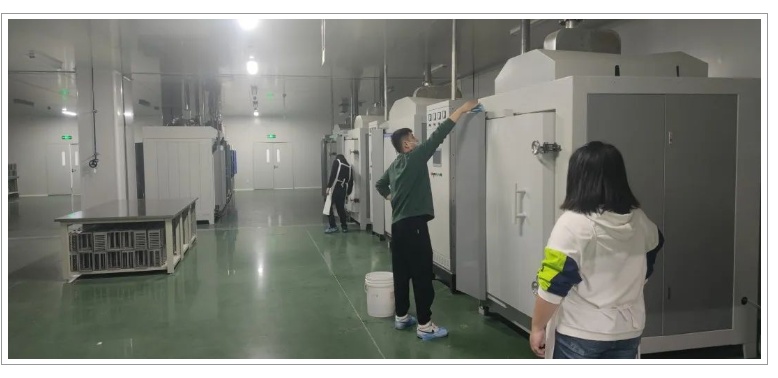

厂房内部:排焦炉

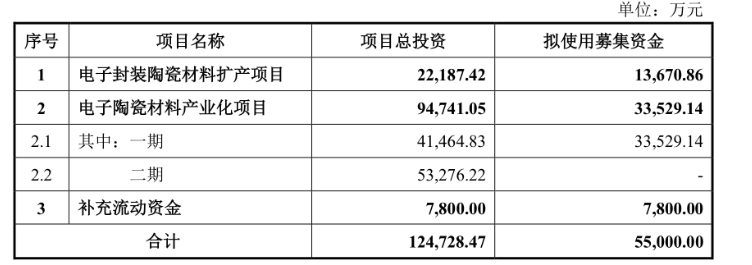

此前,旭光电子非公开发行股票拟募集资金总额不超过5.5亿元,用于电子陶瓷材料产业化项目和补充流动资金。


来源:企业公告


据公告显示,项目扩产建成后,旭光电子将达到500吨氮化铝粉体的生产能力,形成氮化铝基板、氮化硅基板、HTCC及结构件等产业链体系,以满足市场快速增长的需求。要知道国内氮化铝粉体主要从日本、美国进口,属于“卡脖子”问题,国产替代需求强烈。

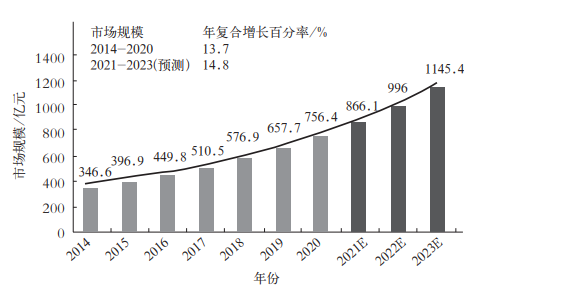

数据显示,我国电子陶瓷市场规模从 2014年的 346.6亿元增长至2020年的 756.4亿元,年复合增长率达 13.7%,电子陶瓷元器件总体需求处于上升发展期。



随着新一代信息技术、新能源汽车、物联网等新兴产业的加速发展,基础电子产业发展的战略性地位愈发突出。


关于旭光电子


旭光电子创建于1965年,位于成都市新都工业开发区新工大道,公司以电子管、真空灭弧室、固封极柱、高低压成套配电装置(含直流输配电)、光电器件为核心业务,集精密金属零件,金属、瓷件制造及表面处理;模具、专用陶瓷、设备、工业气体制造;零件喷砂等加工能力。


来源:旭光电子、界面新闻

朱宇平:新一代信息技术背景下我国电子陶瓷的发展机遇和挑战


(中国粉体网编辑整理/空青)
