Wolfspeed携手采埃孚建全球最大碳化硅半导体工厂


来源:中国粉体网   长安

[导读]  Wolfspeed与采埃孚计划建立联合创新实验室,并共同建设世界上最大和最先进的200毫米碳化硅晶圆工厂。

中国粉体网讯  随着电动汽车和光伏、风电等新能源产业对大功率、低能耗、小体积功率器件需求的不断提高,碳化硅器件因在性能上具备突破性的替代优势,即将迎来属于它的性价比“奇点时刻”。


2月1日,碳化硅技术的全球领导者美国Wolfspeed公司与致力于打造下一代出行的全球性技术公司采埃孚集团宣布建立战略合作伙伴关系。双方计划建立联合创新实验室,推动碳化硅系统和设备技术在出行、工业和能源应用领域的进步。该战略合作伙伴关系还包括采埃孚一项重大投资,支持在德国恩斯多夫建设世界上最大和最先进的200毫米碳化硅晶圆工厂。

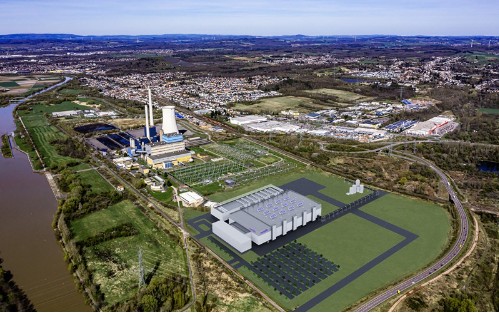

恩斯多夫碳化硅工厂效果图(来源:采埃孚)


采埃孚计划通过提供数亿美元的财务投资来支持新工厂建设以置换Wolfspeed的普通股。作为该投资的一部分,采埃孚将持有该工厂的少数股份,Wolfspeed则将保持新工厂的所有运营及管理控制权。


在获得欧盟委员会批准之后,该工厂建设预计可于2023年上半年启动,从2027年开始生产半导体,到2030年全面投产。届时,该工厂不仅是Wolfspeed在欧洲的首座工厂,也是全球最大、最先进的碳化硅器件制造工厂。


Wolfspeed是目前全球最大的碳化硅衬底制造商,在剥离LED业务后,其俨然已成为一家纯粹的碳化硅公司。而采埃孚是全球汽车行业的合作伙伴和零配件供应商,专业提供传输、转向、底盘系统等汽车零配件,该公司已着手在量产800V逆变器中使用碳化硅零部件。


参考资料:东方网、盖世汽车、界面新闻


(中国粉体网编辑整理/长安)
