中国粉体网讯 近日，武汉苏泊尔炊具有限公司公开了一种改性陶瓷涂料及其制备方法、复合涂层及其制备方法和炊具，以解决现有技术中的陶瓷涂料形成的涂层持久不粘性能不佳的问题。

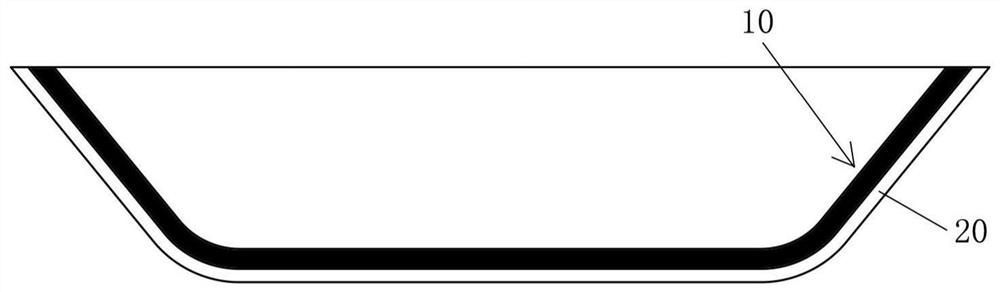

涂层
据了解，该改性陶瓷涂料包括陶瓷涂料和分散在陶瓷涂料中的疏水碳酸钙材料，这种复合材料能够形成持久不粘的涂层，从而获得持久不粘的炊具。
摘要：本申请提供了一种改性陶瓷涂料及其制备方法、复合涂层及其制备方法和炊具。根据本申请的改性陶瓷涂料，所述改性陶瓷涂料包括陶瓷涂料和分散在陶瓷涂料中的疏水碳酸钙材料，改性陶瓷涂料中的疏水碳酸钙材料的质量分数为5%‑30%，所述疏水碳酸钙材料为硅烷偶联剂改性碳酸钙或者偶联分散剂改性碳酸钙。根据本申请，通过改性陶瓷涂料能够形成持久不粘的涂层，从而获得持久不粘的炊具。
主权利要求：1.一种改性陶瓷涂料，其特征在于，所述改性陶瓷涂料包括陶瓷涂料和分散在所述陶瓷涂料中的疏水碳酸钙材料，所述改性陶瓷涂料中的疏水碳酸钙材料的质量分数为5%-30%，所述疏水碳酸钙材料为硅烷偶联剂改性碳酸钙或者偶联分散剂改性碳酸钙。
为何添加疏水碳酸钙能提升陶瓷涂层不沾性能？对碳酸钙材料有何要求？
据粉体网编辑了解，该专利中应用的疏水碳酸钙材料为硅烷偶联剂改性碳酸钙或者偶联分散剂改性碳酸钙，其中碳酸钙可以为不同纯度的碳酸钙，具体地为纯度在92%以上的碳酸钙。
(1)碳酸钙的纯度越高，不仅改性效果较好，还便于提升疏水性以形成持久不粘性能提升的涂层，还能因为白度越高而使得形成的涂层的质量更好。
(2)碳酸钙表面具有孔隙，由于硅烷偶联剂或者偶联分散剂为小分子改性剂，疏水物质不仅能够覆盖碳酸钙的表面，还能够进入这些细小的缝隙，从而对碳酸钙的改性更充分，获得更佳的疏水效果。
(3)疏水物质的耐热性能较好，在350℃以下可以稳定地存在于复合涂层中，从而使得复合涂层不会因长期受热而导致不粘性失效。
(4)疏水碳酸钙材料具有优异的疏水性能，可以减弱复合涂层被腐蚀介质的浸润程度，因此还可以加强复合涂层的耐腐蚀性。
值得一提的是，为了保证形成的复合涂层具有耐磨性和硬度，还需要控制疏水碳酸钙材料的粒径。根据该申请，疏水碳酸钙材料可以呈粉末状，粒径为微米级别。在示例性的实施例中，疏水碳酸钙材料的粒径可以为3μm-10μm。
参考来源：武汉苏泊尔炊具有限公司
(中国粉体网编辑整理/昧光)
注：图片非商业用途，存在侵权告知删除!
