中国粉体网讯 石英板材是指以不饱和聚酯树脂（UPR）为粘接剂，以石英砂、石英粉为主要填充材料制成的人造石材。具有耐磨、耐刮、耐热、抗腐蚀、经久耐用等性能，用途广泛，渐成家装市场新宠，颇受消费者喜爱。
图片来源：Cimstone官网
1板材用石英砂的质量要求

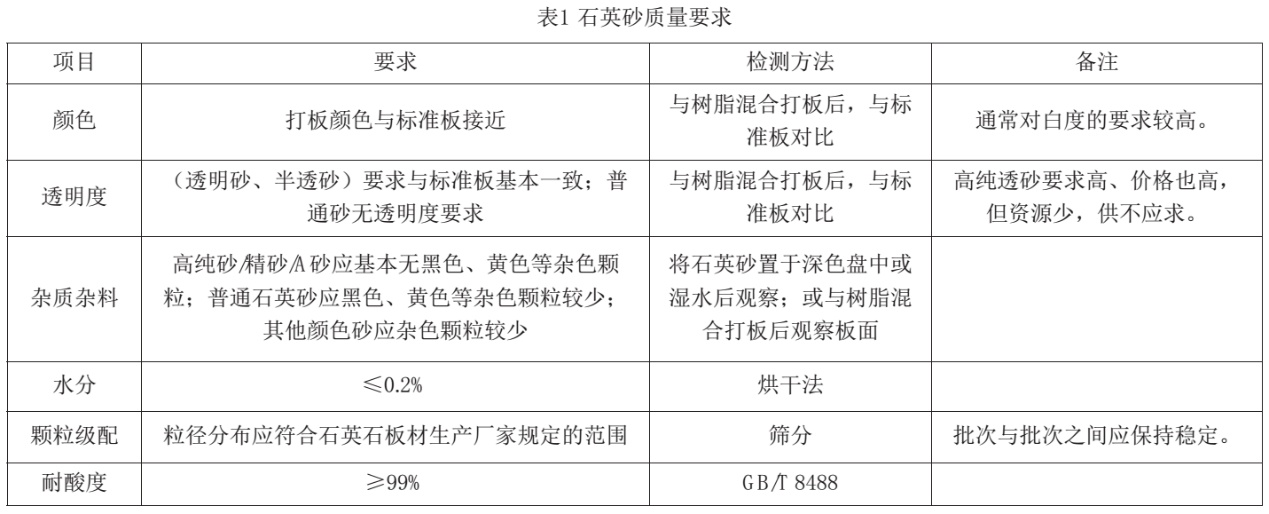

在石英石板材中起到骨料作用的主要是石英砂，为满足板材制造业的需求，板材用石英砂要满足以下要求：
◆板材厂家常用石英砂的目数有：4～6目、6～8目、8～16目、16～26目、26～40目、40～70目、70～100目（或70～120目）。
◆颜色一致，透则透，白则白；红似血，黑如墨，黄如玉等，一般一个产品里面不能有第二种颜色在里面；
◆粒度组成均匀，不能有太多过粗或过细的颗粒，影响颗粒大小不均的美观度。追求颗粒趋于颗粒状，使板材更接近自然板材；
◆产品干净清洁度好，无粉尘；
◆水分含量要低于0.2%。
2板材用石英砂提纯工艺
板材用石英砂加工流程如下图：

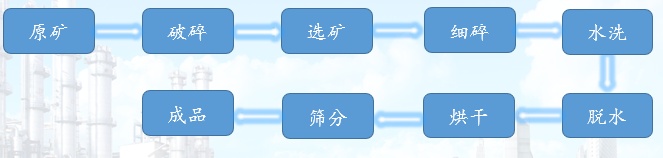

板材用石英砂加工流程图
对于洗砂环节，根据石英矿石的质量不同所采取的方法也不同，若矿石质量洁净、污染极少，一般采用普通水洗即可。但稍高档次的石英砂必须酸浸。酸浸是利用石英不溶于酸（HF除外），其他杂质矿物能被酸液溶解的特点，从而可以实现对石英的进一步提纯。
酸浸常用酸类有硫酸、盐酸、硝酸和氢氟酸等，还原剂有亚硫酸及其盐类等。研究发现，上述酸类对石英中的非金属杂质矿物均有良好的去除效果，但对不同的金属杂质，酸的种类及其浓度影响较为显著，一般认为各种稀酸对Fe和Al的去除均有显著效果，而对Ti和Cr的去除效果则采用较浓的硫酸、王水或HF进行酸浸处理。通常使用上述酸类组成的混合酸进行杂质矿物的酸浸脱除，考虑到HF对石英的溶解作用，故HF浓度一般不超过10%。除酸的浓度外，酸的用量、酸浸时间、温度及矿浆搅拌均可以影响石英酸浸效果。酸浸各种因素的控制应根据石英最终品位要求，尽量降低酸的浓度，温度和用量，减少酸浸时间，以实现在较低的选矿成本下进行石英提纯。
就目前我们掌握的情况看，国产石英硅矿大多简单精制后只用作低档板材砂。侯清麟教授团队将高纯石英纯化新技术用于国产矿制备板材砂的研究，能制备出高档板材砂直到中低档高纯石英砂，可大大提高国产石英硅矿的附加值，取得较好的效果。2023年7月，中国粉体网将在山东临沂举办“第三届全国板材用石英砂供需洽谈会”。我们有幸邀请到湖南工业大学的侯清麟教授，他将带来题为《高纯石英纯化新技术在板材砂制备中应用研究》的报告。
3专家介绍
侯清麟，男，1955年2月生，湖南安仁人，博士，二级教授，中国注册化工师，教授级高工。本科华南工学院（77级）；中南大学硕士、博士；美国巴尔的摩大学MBA、MPA结业。现任湘潭大学博士、湖南工业大学博士和硕士研究生导师，湖南工业大学特聘教授，享受国务院特殊津贴专家。曾任衡山县副县长，湖南株洲化工厂处长、主任、石英玻璃厂(株洲327厂）厂长、湖南株洲化工集团研究院院长、董事长兼总经理，湖南工业大学党委书记。曾获两届湖南省优秀企业家称号，两项全国管理成果二等奖。
2006年来高校后主要从事石英硅矿制备高纯石英砂研究，近十年拥有国家自然科学基金面上项目4项，省部级重点项目5项，累计科研经费600余万元，在美国英国等Top刊物及中南大学学报、功能材料、硅酸盐等杂志发表Sci、Ei等论文30余篇，拥有国家发明专利13项。
业余还是中国、湖南省书法家协会会员（曾在北京、广东东莞和长沙举办个人书法展）、省作家协会会员，发表文学作品近200万字，出版专著9部。
参考来源：
【1】侯清麟《高纯石英纯化新技术在板材砂制备中应用研究》
【2】李勇《人造石英石生产原料、加工、应用及未来展望》
【3】山东鑫海矿装《五大石英砂选矿提纯方法，四种石英砂选矿提纯工艺流程，都在这里了！》
（中国粉体网编辑整理/星耀）
注：图片非商业用途，存在侵权请告知删除！
