中国粉体网讯 9月20日，上海百钠召开了2023产品发布会，发布了天曦1号钠离子电池电芯、百钠1号、2号正极材料、百钠钠离子电池模组等钠离子电池新产品。
据悉，天曦1号钠离子电池电芯规格为BN32700-5Ah，充放电电压范围在2.0-4.4 V，具备优秀的高倍率放电能力，耐低温性能，循环稳定。能广泛应用于汽车启动电源、两轮车、低速车、干线物流车、便携式移动电源等场景。
实测数据显示，天曦1号钠离子电池常温5 C大电流超高倍率放电，容量保持率＞84 %；常温1 C放电循环500次，容量保持率＞92 %；低温-20 ℃，放电容量保持率＞80%；-30 ℃条件下放电容量保持率＞78%。且已经通过跌落、重物冲击、针刺测试，电池均未起火、未爆炸。

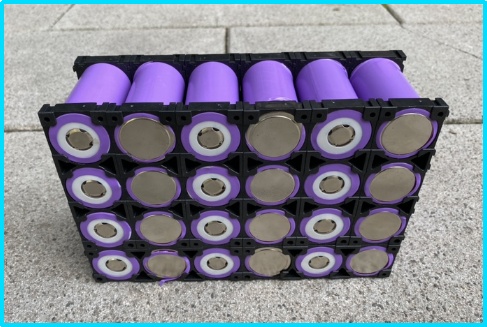

目前，采用“天曦1号”电芯的电池模组，已经在启动电源、便携式电源、电动二轮车电池模组等场景中得到示范应用。

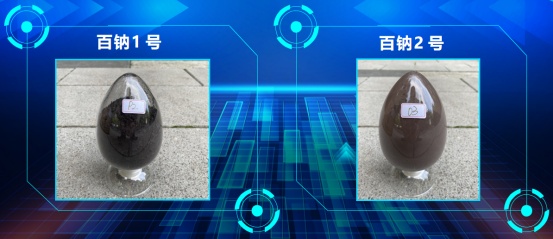

而百钠1号、2号两款正极材料新品中，百钠1号正极材料属P2型高稳定性高电压正极材料，百钠2号正极材料属O3型高容量正极材料，己申请相关专利。
上海百钠还透露，在聚阴离子型正极材料研究过程中，公司发现，框架结构能保证材料充放电过程中钠离子快速扩散以及足够的结构稳定性，目前，公司已经成功研发低成本双聚阴离子材料——Na4Fe3(PO4)2P2O7（NFPP），该款材料可以通过传统化学方法直接制备，比磷酸铁钠具有成本优势，且比容量（129 mAhg -1）比焦磷酸铁钠高，具备性能优势，在10 C循环4500圈后容量保持率为81 %。
在固态钠电池核心材料与电池组装方面，上海百钠也取得了突破性进展，通过固相法合成NZSP（Na3Zr2Si2PO12），能获得标准NASICON相的钠离子固态电解质，致密度96 %，离子电导率达到5.5×10-4 S/cm。
钠对称电池电化学性能方面，低电流密度下，能实现2600小时循环。全电池性能方面，NZSP@NZSP/LE|NNFMO全电池初始放电比容量为148.96 mAh/g，在0.3 C下循环100圈，容量保持率约为60 %。倍率测试显示在0.1 C~0.5 C下，放电比容量分别为145.8、130.57、116.81、113.73和105.72 mAh/g，展现良好倍率性能。
此外，上海百钠还研发了新型煤基硬碳负极材料，该材料产品电化学性能优异，现阶段比容量为为250mAhg -1，未来将有望达到300mAhg -1。
上海百钠新能源科技有限公司（简称“上海百钠”）成立于今年6月，是由“天域生态环境股份有限公司”控股，“杭州阳名新能源设备科技有限公司”参股的合资公司，是一家专注于研发和生产钠离子电池的先进能源技术公司，业务涵盖多个领域，包括动力型、储能型、消费型和其他应用场景的电池产品。
目前已在杭州建成300MW的钠离子电池圆柱32700电芯小产线，钠离子电池已进入小批量试生产阶段，并提供用户进行试装试用，产品通过专业研究机构的测试性能优异，主要性能指标均已达国内先进水平。
同时，公司拥有完整的正极材料合成实验室，能够完成从设计、合成到测试的完整流程。大型辊道窑、高混机已经就位，小产线具备500吨/年的正极材料生产能力。
公司初步计划2023年四季度开始着手建设钠离子电池材料工厂、钠离子电芯工厂、电池Pack工厂等。一期拟建设8000吨正极材料，1GWh钠离子电芯，二期扩产至4GWh的电芯产能。
此外，公司希望通过积极布局，深耕钠离子电池，形成完整的产业链；覆盖正极材料、负极材料、电解质、电芯、电池Pack等，打造钠离子电池产业生态圈。
（中国粉体网编辑整理/乔木）
注：图片非商业用途，存在侵权告知删除！
