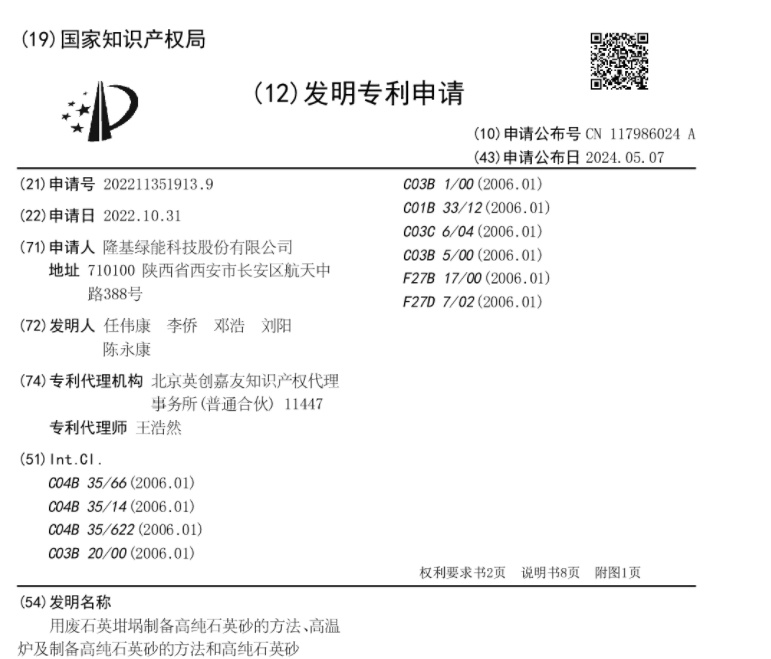

中国粉体网讯 近日，隆基绿能公布了一项国际专利申请，专利名称为“用废石英坩埚制备高纯石英砂的方法、高温炉及制备高纯石英砂的方法和高纯石英砂”，专利申请号为PCT/CN2023/124583。
专利摘要显示，本公开涉及一种废石英坩埚制备高纯石英砂的方法，该方法包括：将废石英坩埚进行预处理，得到预处理后的石英砂：使所述预处理后的石英砂在高温炉内与氯化气接触，进行氯化处理，得到氯化处理后的石英砂；在惰性处理气氛下，使所述氯化处理后的石英砂在所述高温炉内进行第一加热处理，控制所述高温炉内的压力为第一炉内压力；随后再进行第二加热处理，控制所述高温炉内的压力为第二炉内压力，得到脱羟和去气泡处理后的石英砂；所述第一加热的温度为700～1200℃，压力为0.01～1Kpa；所述第二加热的温度为800～1300℃，所述第二炉内压力的真空度为10～80KPa。
本公开中涉及的预处理包括粗破、超声、细磨、色选、磁选和酸洗中的一种或多种，所述预处理后的石英砂的粒度为70~350μm，所述石英砂的粒度在70~350μm间的占比为90%以上，金属杂质总含量为30~50ppm。本公开的方法能同时解决废坩埚中杂质含量高、羟基含量高以及气泡多的问题。
参考来源：国家知识产权局
（中国粉体网编辑整理/初末）
注：图片非商业用途，存在侵权告知删除！
