比亚迪申请一项石墨烯散热涂料相关专利,涉及氧化铝等无机粉体


来源:中国粉体网   山川

[导读]  近日,比亚迪申请一项名为“一种涂料及其制备方法、涂层、电子器件”。

中国粉体网讯  近日,比亚迪申请一项名为“一种涂料及其制备方法、涂层、电子器件”,公布118290999A。该申请提供了一种石墨烯复合涂料及其制备方法。



电子元件正面临散热难题


电子元件一般具有尺寸小、持续工作时间长、工作环境封闭的特点,而且随着技术的发展,电子元件的输入功率不断提高,造成电子元件的热流密度非常高。


针对电子元件的散热问题,解决的方法很多,其思路有:减少电子元件本身的热阻;良好的二次散热机构。减少本身的热阻方法有:选择合适的制作材料,增加界面材料,制作工艺的改进。这些方法效果有限而且增加了成本。增加外部散热机构的最主要方法是:翅片技术。翅片技术是电子设备散热及工程上使用最广泛的强化传热技术,其主要是指通过增加依附于基础表面上的扩展表面来强化散热能力,也就是通常说的翅片式散热器。


但随着科技的发展及要求的提高,电子元件的输入功率由几瓦突增到几十瓦甚至几百瓦,造成内部温度不断攀升,需要的散热器体积也不断变大,质量增重,增加了成本及不安全隐患,而且散热器表面的温度分布很不均匀,极容易形成“热点”而导致设备损害,因此翅片散热技术的应用受到制约。


散热涂料—易行有效、安全可靠的散热技术


针对散热问题的严峻性,研究人员将涂层技术应用于电子领域,来解决其散热问题,取得了很好的效果。


涂层技术是指在不改变原有结构设计基础上,在物体表面(高热流区域)涂抹一层涂料,依靠涂层的高导热、高辐射性达到快速传热的目的。因其技术简单、散热效果明显、适用范围广,发展速度很快,并且在增强散热的同时,涂层还具备良好的绝缘、防腐、防水和自洁等性能,具有很高的实用价值。


随着电子器件向着小型化、高集成度、大功率方向发展,原有的基于热传导、强制对流冷却的散热模式,越来越制约了各种结构新颖、潮流化发展的器件的设计。因此,红外辐射模式已成为众多电子元器件散热的重要备选手段,广泛应用于手机、平板电脑、大面积显示屏等电子产品。


近年来,碳纳米管石墨烯纳米材料的出现给导热涂料的发展带来了新的机遇,其中石墨烯导热率为5300W/m∙K,适用于制备高导热涂料。


但现有研究中,石墨烯分散不佳,石墨烯涂料的散热性能有待提升。此外,目前使用的石墨烯涂料大多为有机溶剂型,使用过程中容易对环境及人体造成严重的伤害。


比亚迪复合石墨烯浆料设计思路

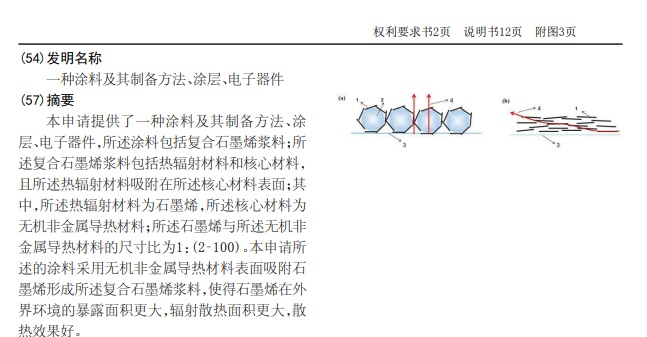

鉴于目前石墨烯涂料存在的问题,提供了一种涂料及其制备方法、涂层、电子器件,所述涂料包括复合石墨烯浆料,所述复合石墨烯浆料采用无机非金属导热材料表面吸附石墨烯的结构增大了散热面积,从而增强了散热效果,使热量更好地向外传递。



该复合石墨烯浆料包括热辐射材料和核心材料,且所述热辐射材料吸附在所述核心材料表面;其中,所述热辐射材料为石墨烯,具体包括石墨烯微粉或石墨烯水性浆料中的一种或多种。所述核心材料为无机非金属导热材料,包括氧化铝、氮化铝、氮化硅、氮化硼、碳化硅、氧化镁、氧化硅、氧化锌、金刚石、炭黑、富勒烯和砷化硼中的一种或多种。


来源:国家知识产权局


(中国粉体网编辑整理/山川)
